3D打印机EDV6热端挤出喷头结构

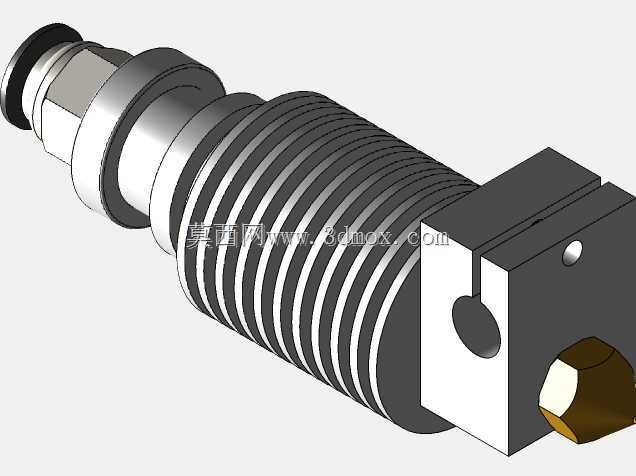

　　EDV6热端是桌面级FDM熔融沉积成型设备里承担耗材熔融、稳压输出与成型控温的核心执行部件，整套结构沿耗材进料方向依次排布气动快插接头、锁紧六角段、散热过渡轴、多环鳍片散热段、隔热固定座与下端黄铜喷嘴，各段同轴度、装配间隙与热边界划分直接决定打印过程的堵头概率、回抽精度与长时间连续作业稳定性。

　　从实际装机场景来看，这类热端普遍适配单喷头桌面3D打印机、小型教育级打印设备以及DIY改装挤出总成，安装时依靠中部方形固定座卡入挤出机铝型材安装位，座体侧面开设的圆孔用于穿入锁紧顶丝或固定销，将整个热端轴向锁死，避免打印往复运动、喷头回抽时出现筒体转动或轴向窜动；下端黄铜喷嘴伸出固定座底面的预留高度，需要和打印平台调平行程匹配，周边留出的空间要保证喷嘴在打印首层、平台升降过程中不会和夹具、平台卡扣发生干涉。

　　结构设计上，上段密集的环形散热鳍片是整个热端冷端的核心：进料路径从快插接头进入后，首先经过散热段，鳍片通过增大和空气的接触面积，把下方加热块向上传导的余温快速散出，让喉管上游的耗材始终保持固态刚性，避免耗材提前软化膨胀造成进料卡顿、堵料。鳍片之间的环形槽间距均匀，既可以搭配小型轴流风扇做强制风冷，也能依靠自然对流完成基础散热，相邻鳍片的壁厚经过控制，在保证整体筒体刚性的同时不会过多增加零件重量，减轻X轴运动部件的负载，提升喷头高速移动时的动态响应。

　　中段的六角锁紧轴段主要用于装配时的工装夹持，组装喉管、拧紧喷嘴时可以用开口扳手卡住该位，避免旋紧喷嘴时整个筒体跟转，保证喷嘴和加热座之间的端面密封贴合，防止熔融耗材从螺纹缝隙溢料。顶部的快插接头直接对接PTFE送料管，送料管插入后自动锁死，耗材从管内直通至下方熔融腔，快插结构也方便后期维护时快速拔插管路、清理断料。

　　下端的方形安装座同时承担隔热与定位双重作用，座体内部嵌入隔热衬套，把下方高温加热区域和上方散热冷端做物理隔断，阻断热传导路径；座体侧面预留的圆孔与开槽，既可以穿入固定螺丝将热端锁定在挤出支架上，也能容纳加热棒、热敏电阻的走线空间，让测温、加热线路从侧方规整引出，避免线路裸露和运动部件剐蹭。最末端的黄铜喷嘴具备优良的导热性能，能够把加热块的温度均匀传递到尖端出料口，熔融后的耗材从0.4mm标准孔径稳定挤出，喷嘴的六角外形也方便用扳手拆装更换，应对不同耗材、不同层厚打印需求时可以快速替换不同孔径的喷嘴。

　　建模过程中需要重点保证各段的同轴度误差控制在装配允许范围内，散热鳍片的环形轮廓、固定座的开槽尺寸、喷嘴的螺纹规格都要和实际装机标准件匹配，安装边界上要确认散热段外径能够穿过挤出机的安装孔位，固定座的方形轮廓和支架卡槽间隙控制在合理范围，既不会装配过紧压裂隔热件，也不会间隙过大导致喷头晃动。整套结构在满足耗材熔融输送功能的前提下，通过冷热端分段隔热、鳍片高效散热、快插式进料与标准化安装接口的设计，兼顾了打印作业的稳定性与后期维护拆装的便利性，能够适配PLA、ABS等多种常见FDM打印耗材的长时间成型作业。
