带内置LED直插式红色方形按钮开关

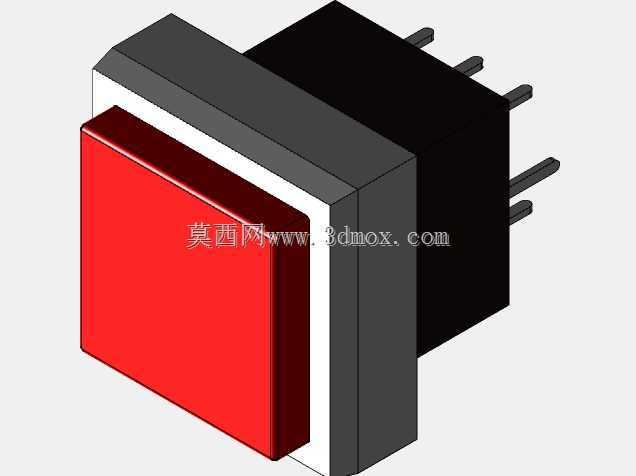

　　在工业控制机柜、小型自动化设备面板、测试治具以及消费类电子整机的人机交互区域，带状态指示的按钮开关一直是选型里很常见的一类元件。这款红色方形直插按钮的三维结构，完整还原了按键帽、壳体、插装引脚以及内部发光指示部分的装配关系，做面板布局或者PCB堆叠校核时，可以直接把它作为空间参照，避免后期出现按键顶到面板、引脚和周边元件干涉、按压行程被外壳挡住这类低级问题。

　　从实际使用场景来看，这类开关多用于设备启停、功能触发、状态复位以及报警确认工位。红色按键面在工业配色习惯里通常对应停止、急停旁的辅助触发或者故障确认功能，帽体正面做了平整大接触面，操作人员戴薄手套也能准确按到，不会像微型轻触开关那样出现点按偏移。按键外围的黑色阶梯边框承担两个作用：一是给面板开孔提供限位台阶，装配时开关从面板后侧推入，边框贴合面板内表面，前方按键帽露出操作面；二是形成遮光围挡，内部LED点亮时光线主要从按键区域透出，减少相邻按键之间的光串扰，在多按键并排排布的控制面板上，状态识别会更清晰。

　　结构设计上，开关本体采用方块式塑壳封装，后侧伸出六根直插引脚，引脚排布兼顾开关通断回路与LED供电回路。建模时引脚的伸出长度、引脚间距、引脚相对壳体的位置都按照实物插装逻辑还原，PCB Layout阶段可以直接对照占位，焊盘间距预留合适的插装公差，过波峰焊或者手工焊接都能保证引脚顺利穿过板孔。壳体后侧的引脚分两列排布，强弱信号没有额外分隔需求，因为这类开关本身承载的是小信号回路，额定电流不大，主要用于控制器IO触发，不会直接驱动大功率负载，选型时电气参数匹配控制板电压即可。

　　内部集成LED是这个开关区别于普通无灯轻触按键的核心特征。发光元件安置在按键帽下方，红色透光按键帽可以把内部光线均匀扩散，不需要额外在面板上单独开孔安装指示灯，面板开孔数量减少，装配工序也随之简化。做结构设计时要注意，LED的供电引脚和开关动作引脚在接线上需要区分定义，三维模型里引脚的长度差和位置差可以作为接线防呆的参考，装配工位不容易插反。按键的按压行程属于短行程范畴，按下去有明确的段落触感，反馈清晰，操作人员不需要额外观察就能确认动作已经触发，适合高频次点动操作的工位。

　　安装边界方面，这款开关为方形本体，面板开孔需要匹配壳体的外轮廓尺寸，前方按键帽的外边缘尺寸略大于壳体安装位，台阶面压紧面板后不会向前脱出。建模时可以测量得到按键正面的宽高尺寸、壳体总深度、引脚伸出本体后的总长度，在做设备面板到PCB板的堆叠距离核算时，总深度方向要预留出壳体插入面板后的剩余空间，再加上引脚穿过PCB后的焊接余量，板件和面板之间的支撑柱高度要避开壳体本体，不能出现塑壳被顶住导致按键无法按到底的情况。并排安装多个同型号开关时，两个按键帽之间要预留手指操作的间隙，避免按一个按键时蹭到相邻按键，同时边框之间留缝也方便面板贴膜或者丝印字符的排布。

　　从整机维护角度，直插式焊接的开关固定可靠性高，工业现场振动环境下不会像插座式元件那样出现松脱，塑壳本身的绝缘性能可以满足控制回路的安规间距要求，按键帽和壳体之间的配合缝隙做了限位，按压过程中不会出现偏卡，长期使用下动作一致性稳定。三维结构把各个零件的装配层级拆分清楚，结构工程师在做整机干涉检查、电子工程师做PCB封装绘制、工艺人员做面板开孔图时，都能从模型里提取到对应的尺寸参照，不用反复对照样品测量，大幅缩短前期选型和设计迭代的周期。
