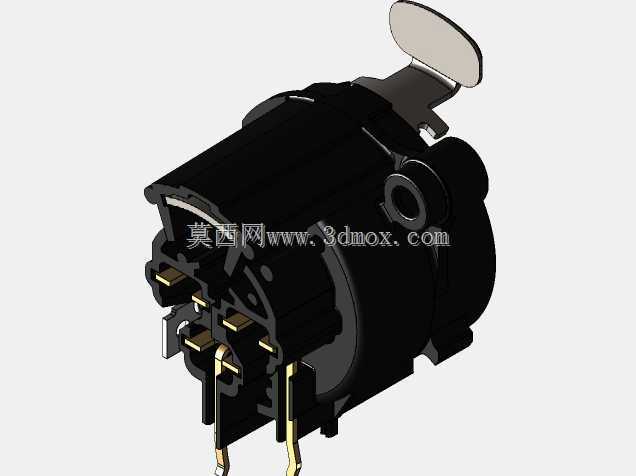

PCB板载XLR三芯麦克风插座结构

　　这款板载三芯XLR插座，是专业音频设备内部信号接入链路里最常见的机电接口元件，日常在调音台通道板、舞台音频接口箱、功放前置面板、广播播控台、专业录音声卡这类设备上大量使用，区别于民用3.5mm音频插孔，它依靠卡侬结构的锁止特性，在演出插拔、设备移动布线场景下不会出现插头松脱、信号瞬断的问题，同时三芯平衡接线架构可以直接对接动圈麦、电容麦的差分信号输出，把长距离传输引入的共模电磁干扰在后端电路做抵消，这也是专业音频领域一直沿用这类接口的核心原因。

　　从实际装机的边界条件来看，这类插座直接以插针穿过PCB板面做波峰焊或者回流焊固定，不需要额外在后壳打螺丝锁附，整机面板装配时只需要在金属或塑料面板上开出对应矩形开孔，把插座前端的插接导向筒从机壳内侧向外穿出，上方自带的弹性锁扣弹片会卡在面板开孔内侧，装配时推入到位即可完成轴向限位，不需要额外设计卡扣结构，大幅减少面板侧的加工工序。建模时首先要锁定的几个关键尺寸：前端插接筒的外径要匹配标准XLR公头的内孔配合公差，筒身上预留的定位缺口要和插头的定位凸筋对应，防止插头反插；插座本体总纵深要核算清楚，从面板外表面到PCB焊接面的总长度不能超出机壳内部预留的堆叠空间，很多紧凑型调音台内部板卡间距不足，选型时如果忽略插座后侧焊接插针的伸出长度，很容易出现板卡装到位后插针顶到后壳、或者和相邻板上的电解电容、功率电阻发生硬干涉。

　　结构上可以拆成几个功能模块：前端的金属插接导向外壳做接地屏蔽，把外界的射频干扰、电源工频干扰挡在信号接触区域之外；壳体内部的三个镀金接触插片分别对应平衡信号的热端、冷端、接地端，接触片自带弹性预压量，插头插入后接触片会被撑开产生恒定接触压力，反复插拔上千次后依然能保持稳定接触电阻，不会出现信号闪断、接触杂音；顶部翘起的弹性锁舌是卡侬接口的锁止结构，插头插入到位后锁舌会卡入插头外壳对应的卡槽里，插拔时需要按下插头外侧的解锁按键才能拔出，完全避免演出过程中线缆被拉扯导致的脱接；底部伸出的弯折焊脚严格按照标准PCB封装间距排布，其中两个大尺寸固定焊脚穿过PCB的金属化安装孔，焊接后既承担整个插座的机械固定强度，又同时把外壳屏蔽层直接连通PCB的保护地层，剩下三个信号焊脚对应接入板上的前置放大电路输入端，焊脚做了阶梯弯折设计，焊接时的应力不会直接传递到内部接触弹片上，避免波峰焊高温导致弹片移位、接触位置偏移。

　　做结构设计的时候还要留意几个装机细节：插座侧面的圆柱形定位凸台，要和面板开孔旁的定位凹位配合，防止螺丝锁紧面板或者插头频繁插拔时插座跟着发生周向转动；插座后侧的黑色绝缘本体采用耐温阻燃工程塑料，满足回流焊260摄氏度数十秒的高温工况，不会出现壳体融化变形；顶部锁舌的翘起高度要控制在面板厚度的适配范围内，面板太薄会出现锁舌卡不紧、插座轴向窜动，面板太厚则锁舌完全被压死，插头插入后无法完成锁止。很多音频设备厂商在做结构评审时，都会优先把这个插座的占位空间提前在PCB堆叠阶段锁定，因为它属于面板侧最高的元件之一，周边要预留出插头插拔时的手部操作空间，不能在插座正上方布置凸起的旋钮、显示屏边框，否则用户插麦克风的时候手指没有操作空间，很难把插头推到位。三维建模过程中需要把所有配合间隙、弹片的活动行程、焊脚的折弯角度都还原到位，导出的装配模型可以直接导入整机布局做干涉检查，提前验证面板开孔、PCB封装、内部走线空间的匹配性，避免打样后出现装配干涉、插拔卡滞这类量产问题。
