ESP12-E嵌入式WiFi物联网通讯模块结构

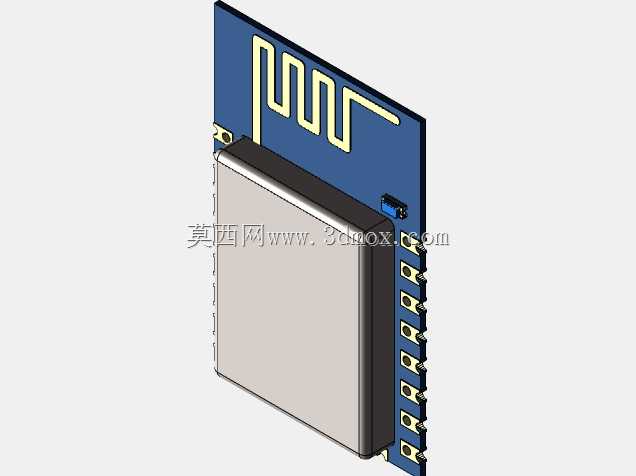

　　做物联网终端硬件结构设计快八年，经手的无线通讯模块选型建模不下百种，ESP12-E这款模块是中小体量智能硬件项目里出镜率极高的型号，这次做的三维结构完全按照量产实物的实测尺寸逆向还原，每一处结构细节都对应实际生产装配的公差要求，能直接导入整机装配体做干涉检查，不用再反复核对实物样件调整尺寸。

　　先从实际应用场景说，这款模块最常出现在智能家居的传感节点里，比如温湿度采集终端、智能开关面板、小型家电的联网控制板，还有工业现场的低速率数据采集终端，比如设备运行状态的无线上报节点，不需要大带宽传输，只要稳定的WiFi连接能力，加上本身外围电路简单，BOM成本可控，很多做小批量智能硬件的团队都会优先选这款模块做核心通讯单元。我之前做过一款智能插座的结构设计，当时就是用的这款模块，一开始建模的时候没注意屏蔽罩的高度公差，导致外壳内壁和屏蔽罩顶死，组装的时候压坏了模块的陶瓷天线，后来重新调整了安装柱的高度，留了0.2mm的安全间隙才解决问题，这次建模的时候特意把屏蔽罩的边缘圆角、顶部平面度都做了还原，就是为了避免其他工程师踩同样的坑。

　　从功能特性上看，这款模块把射频电路、电源管理、核心处理芯片都集成在一块小型PCB上，板载的PCB走线天线不需要额外外接天线座，能省掉天线采购和组装的工序，适合对成本敏感、空间紧凑的产品。模块两侧的半孔焊盘是标准的1.27mm间距，做封装的时候要注意焊盘的外延长度，过波峰焊的时候如果焊盘设计太短，容易出现虚焊的问题，我在模型里把每一个焊盘的位置、尺寸、金属化半孔的深度都做了1:1还原，导出STEP格式之后能直接用来做PCB封装的对位参考，不用再对着 datasheet 一个个量坐标。模块侧面的蓝色指示灯是电源和通讯状态指示，建模的时候保留了灯珠的突出高度，做外壳导光柱的时候可以直接对准位置，不用反复调整导光柱的偏移量。

　　设计思路上，这款模块的结构完全是为量产装配服务的，蓝色的PCB基材是常规的FR-4板材，厚度1.0mm，表面的沉金工艺焊盘平整度好，适合SMT贴片加工。顶部的金属屏蔽罩是洋白铜材质，通过回流焊焊接在PCB的接地焊盘上，既可以屏蔽外界的射频干扰，也能避免模块自身的射频信号影响主板上的其他敏感电路，建模的时候我把屏蔽罩和PCB之间的焊接间隙也做了出来，做热仿真的时候可以准确还原屏蔽罩的散热路径，毕竟模块长时间工作的时候，核心芯片的热量会通过屏蔽罩传导到周围空气里，间隙留的不对，热仿真的结果偏差会很大。板载天线的走线是弯折的倒F型结构，建模的时候严格按照实物的走线宽度、弯折半径还原，做整机结构的时候要注意，天线区域正上方不能有金属遮挡，周围3mm范围内不要走高频信号线，也不要放置金属结构件，不然会严重影响天线的信号强度，我之前有个项目就是把金属电池座放在了天线旁边，导致WiFi信号强度掉了20dBm，最后不得不重新调整PCB布局，耽误了快两周的项目进度。

　　外形尺寸和安装边界这块，我是拿游标卡尺实测了五片全新的模块取的平均值，整体长度16mm，宽度24mm，屏蔽罩顶部到PCB背面的总高度是3.2mm，两侧焊盘的总宽度是18mm，安装的时候如果是采用贴片焊接的方式，PCB上对应的封装要在模块四周留至少1mm的维修空间，方便后期返修的时候用热风枪拆卸模块。如果是采用排针插接的安装方式，要注意排针的高度，选用高度2.5mm的卧式排针的话，整体模块的安装高度会增加到6mm左右，做外壳内部空间预留的时候要把这个高度算进去。模块的天线部分在PCB的顶端，也就是没有焊盘的那一侧，安装的时候这个区域要尽量靠近外壳的非金属区域，最好是正对外壳上预留的天线信号窗口，窗口的塑料厚度不要超过1.5mm，不要做金属镀层，不然会衰减信号。另外模块底部不要走高速信号线，也不要铺完整的地平面，不然会影响天线的谐振频率，导致通讯距离变短。

　　很多工程师做结构建模的时候容易忽略模块边缘的工艺缺口，这款模块PCB的两个定位角有微小的V型割痕，是分板的时候留下的工艺痕迹，建模的时候我也做了还原，做视觉定位的SMT工装的时候，可以把这个缺口作为视觉识别的Mark点参考，提高贴片的定位精度。还有模块侧面的邮票孔边缘的毛刺高度，我按照量产允许的最大公差0.1mm做了偏移，做装配干涉检查的时候，能提前发现和周围结构件的微小干涉，避免开模之后才发现问题改模。
