电吉他爵士款低音拾音器外护盖板

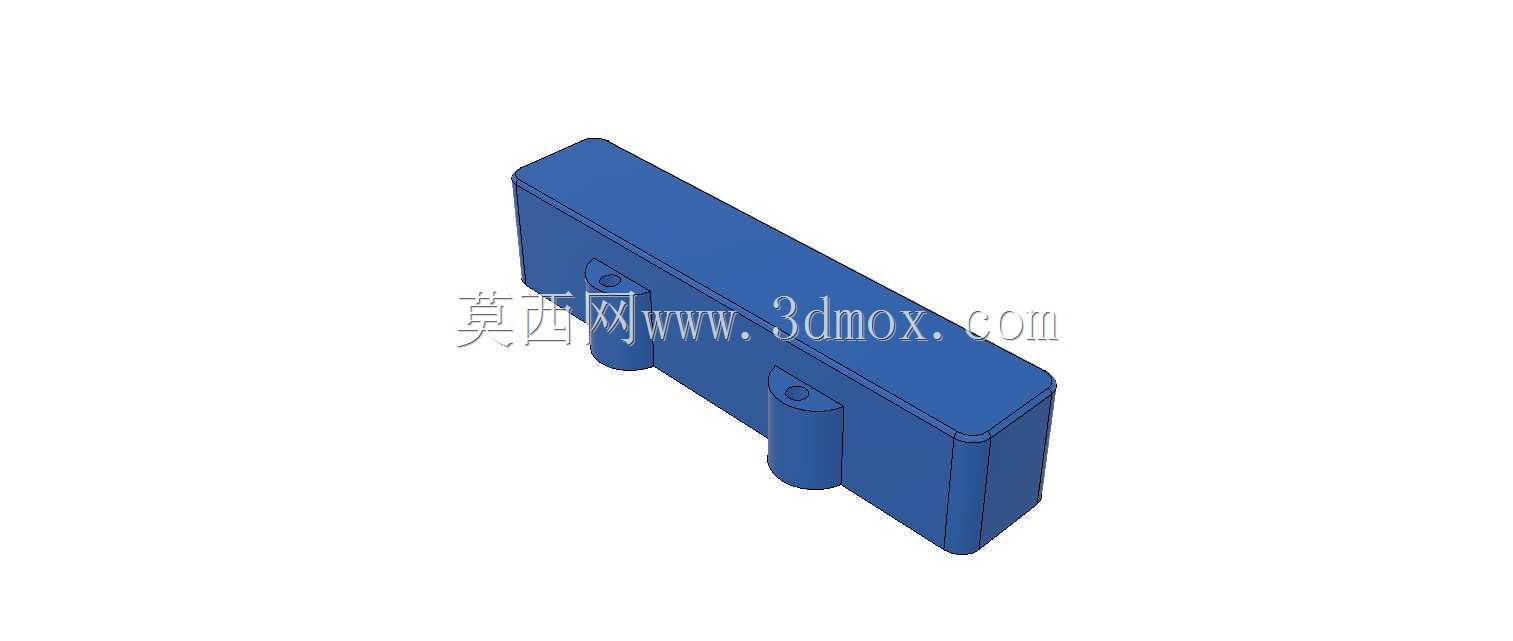

　　电吉他拾音器护盖属于弦乐器电声部件中的外观与防护结构，虽然外形看似简单，但在实际装配中需要同时兼顾磁路避让、琴弦高度、安装定位、手指拨弦空间和琴体曲面贴合。该模型呈现的是一块长条形低音拾音器外盖板，主体为扁平矩形盖体，边缘做圆角过渡，底部带有两个圆柱形安装柱，柱体上预留紧固孔位，用于将盖板固定在拾音器座或琴体安装面上。

　　从使用场景看，这类护盖主要用于爵士风格电吉他的低音拾音器区域，既可以遮盖拾音器线圈、磁极片和接线空间，也能形成统一的外观面。低音拾音器通常负责较粗弦组的信号拾取，安装位置可能靠近琴桥，也可能布置在琴颈侧，不同琴型的弦距、拾音器腔体深度和琴体弧度并不完全一致。因此，护盖设计不能只按单一外形绘制，而应把长度、宽度、厚度、圆角、柱径、柱高和孔位间距作为可调整参数处理，以便在改款或适配不同吉他时快速再生结构。

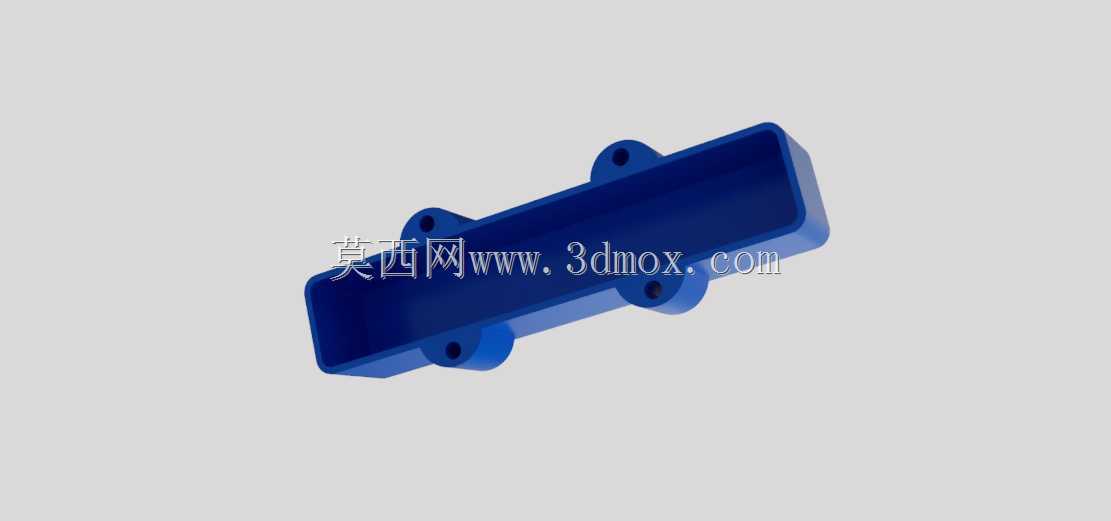

　　模型的外形边界比较明确：盖体为细长矩形，长宽比例较大，适合覆盖双线圈或长条式拾音器的上部区域；顶面保持平整，侧壁向下延伸形成罩壳，能够遮挡内部线圈并提供一定防护。底部圆柱安装柱并非装饰特征，而是装配定位的关键结构。柱体与盖体内侧相连，位置靠近两端，可减少盖板中部受力变形；柱端孔位用于螺钉穿过或与预埋件配合。实际设计时需要核对柱体中心距与琴体孔位是否一致，同时确认柱高不会压到线圈、导线或磁极调节件。

　　安装边界方面，护盖下缘与琴体或拾音器座之间应保留稳定接触面，避免出现局部悬空。若琴体表面存在弧度，盖体底部轮廓需要随曲面修正，否则装配后会出现缝隙或一端翘起。盖板顶面与琴弦之间也要保留足够距离，尤其在低音弦振幅较大的情况下，护盖不能侵入琴弦振动包络。工程建模时可先确定琴弦最低位置、拾音器磁极高度和指板末端边界，再反推护盖顶面高度与侧壁深度，这样比单纯按外观拉伸更可靠。

　　结构建模思路上，可先建立盖体的基础长方体，再对四角和棱边进行圆角处理，使外观更接近注塑件或机加工件的成型特征。随后在盖体下方建立安装柱，并在柱体中心切除紧固孔。柱根位置应考虑应力集中问题，若采用塑料件量产，柱根与盖板连接处可增加过渡圆角或加强筋；若采用3D打印或小批量加工，则需关注层纹方向、孔位强度以及柱体受螺钉锁紧时的开裂风险。模型中所有控制尺寸应保持参数关联，例如盖体长度变化时，安装柱中心距、端边距离和孔位位置同步更新，避免人工反复改图。

　　在功能特性上，该护盖并不承担拾音电路的电磁功能，但它会影响维护便利性和外观完整性。护盖需要方便拆装，螺钉锁紧后不应使盖体产生明显翘曲；侧壁深度要足以隐藏内部元件，却不能与拾音器线圈外轮廓发生干涉。对于爵士吉他常见的较厚琴体和复古式拾音器布局，盖板还可能与拉弦板、琴桥调节螺钉、音量旋钮或护板边缘相邻，因此在三维装配中应把周边零件一并检查，确认工具拧螺钉时留有操作空间。

　　尺寸调整时，长度方向主要由拾音器覆盖范围决定，过短会暴露线圈或安装座，过长则可能靠近琴桥或指板；宽度方向受六根琴弦的弦距和磁极排布约束，既要覆盖弦组下方区域，又不能影响拨弦；厚度方向则关系到质感与强度，太薄会在锁紧时变形，太厚可能抬高外观面并压缩琴弦空间。安装柱直径和孔径需要根据螺钉规格确定，柱高则由拾音器腔体深度决定。若用于Fusion等参数化环境，可将这些尺寸集中到参数表中，通过更改数值生成琴桥款、琴颈款或不同弦距规格。

　　从加工与装配角度看，该结构既可用于塑料注塑、3D打印，也可采用铝合金、黄铜等材料切削加工。塑料件重视拔模斜度、壁厚均匀和柱根强度；金属件则需关注表面处理、接地干扰和边缘倒角。无论采用哪种工艺，三维模型都应准确表达盖体外形、圆角、安装柱、孔位和内部避让空间。对于结构设计人员来说，真正的重点不是画出一个长条盒子，而是让护盖在琴弦、拾音器、琴体曲面和紧固件之间形成可制造、可装配、可调整的完整零件。
