百三十毫米越野纹路塑料行走轮组

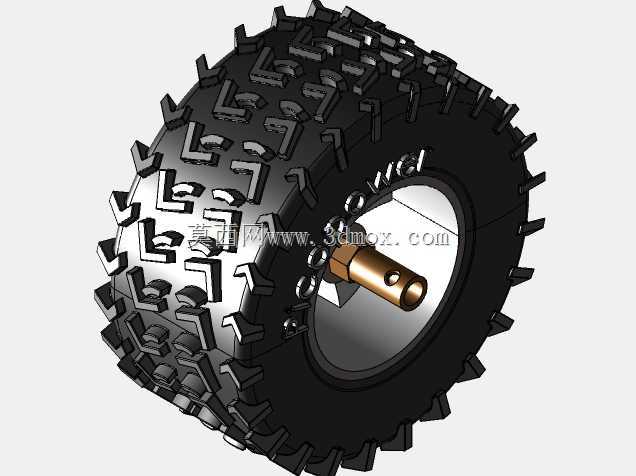

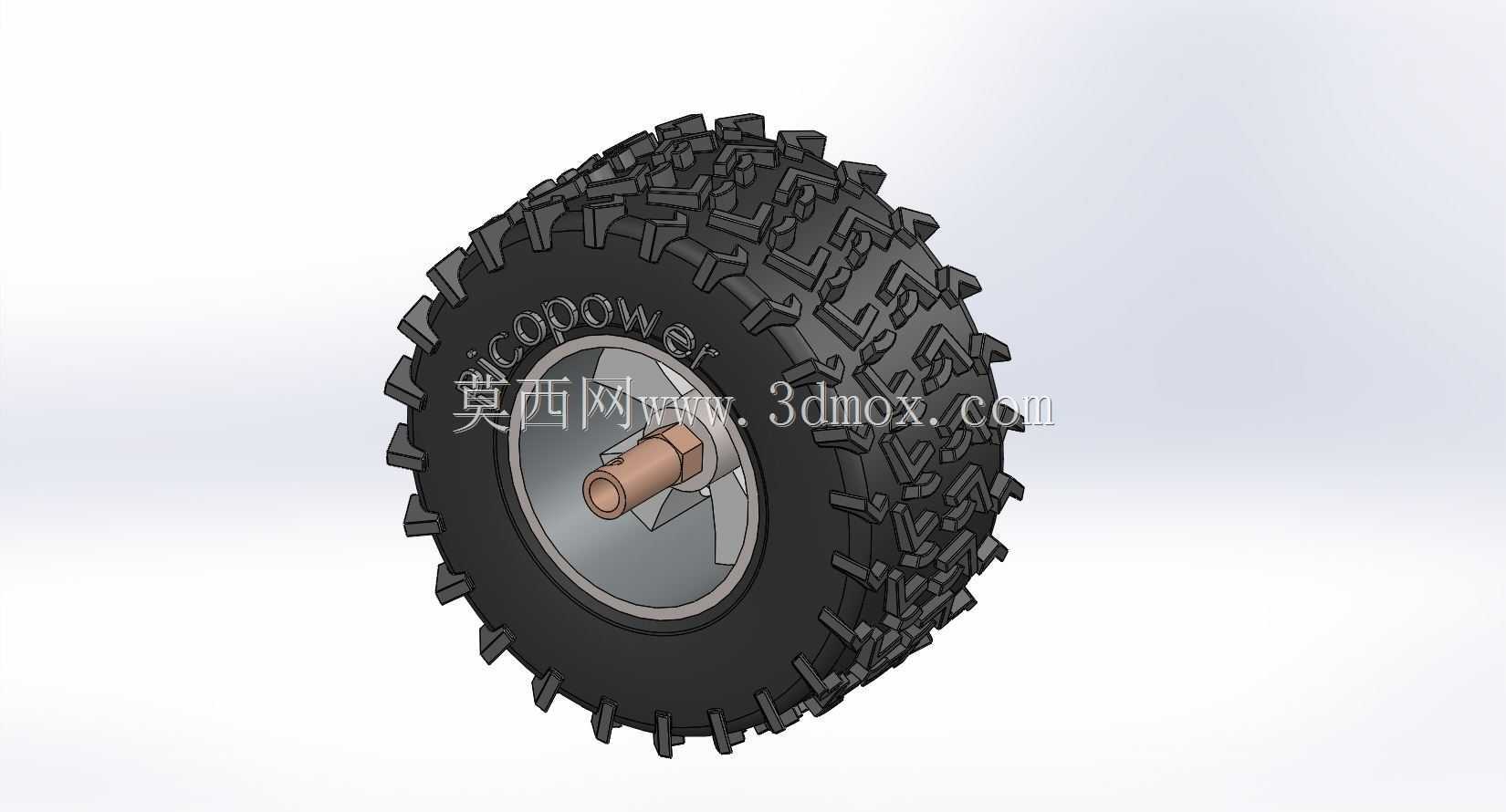

　　这套轮组的开发切入点，是中小载荷移动平台在非硬化铺装路面的行走需求，常见于户外巡检机器人、小型农林作业代步装置、教育竞赛越野小车、短途物料转运手推车以及复杂地形探测设备的行走端。常规光面塑料轮在松散沙土、碎石坡面、湿滑草地场景下很容易出现打滑空转，整机牵引力无法有效传递到地面，而这款轮组直接在轮胎外圆成型了大深度块状越野胎纹，胎块沿周向交错排布，胎纹边缘做了错落的倒角与缺口设计，滚动过程中不同位置的胎块可以先后嵌入松软路面表层，咬合碎石缝隙、勾住草茎与凹凸土面，大幅提升轮地接触的附着系数，即便在带坡度的非硬化路面起步，也能减少动力损耗。

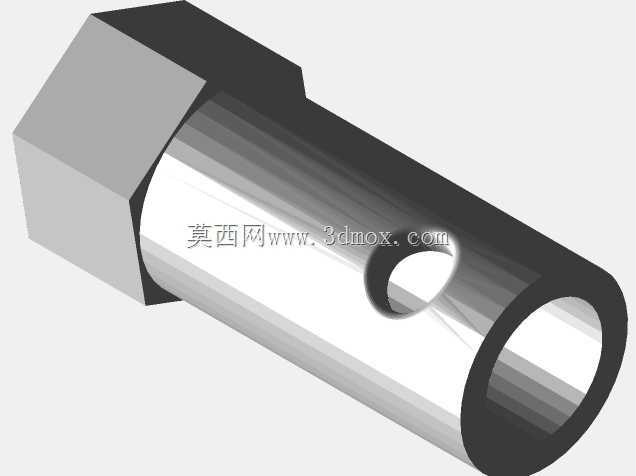

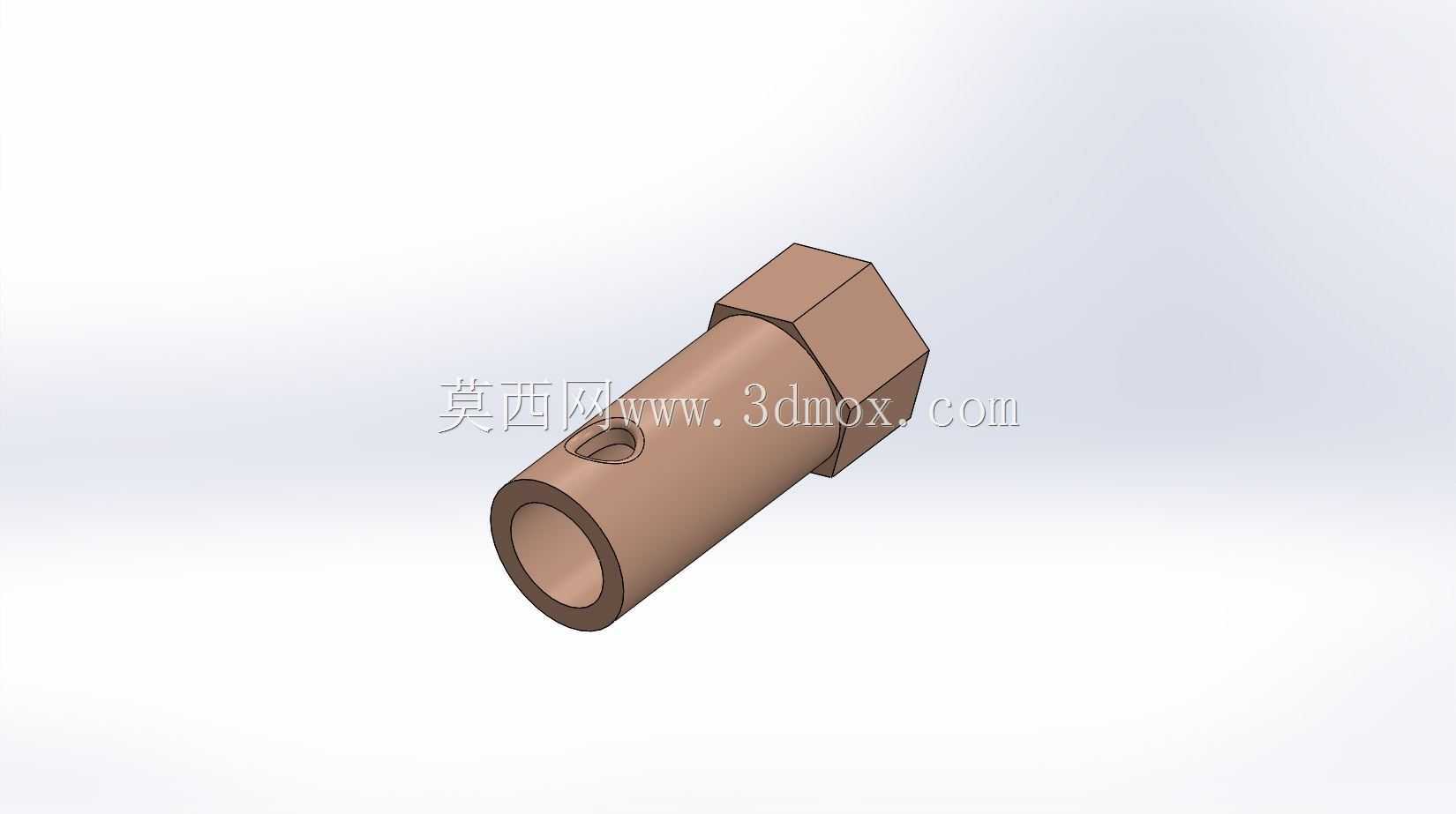

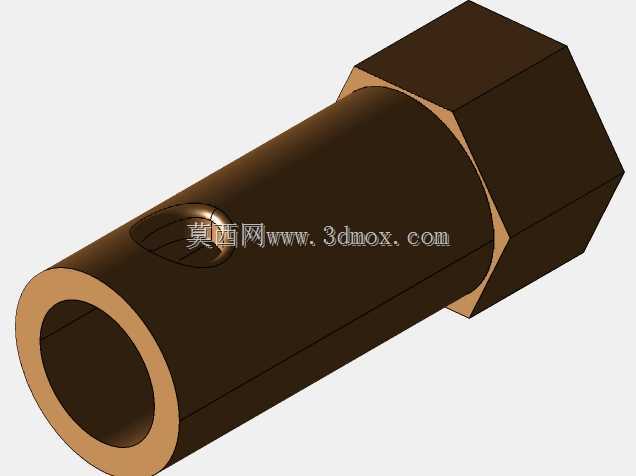

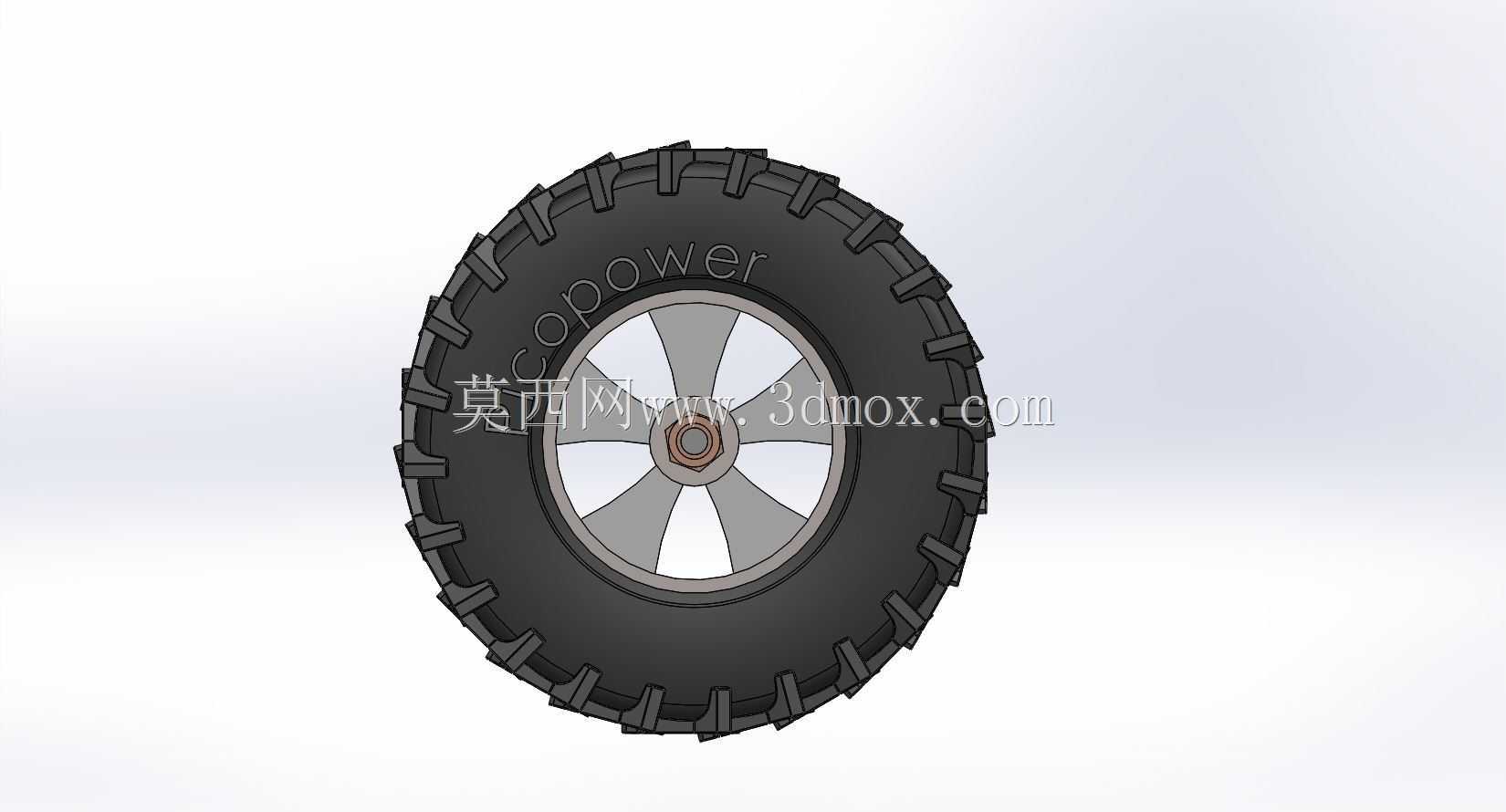

　　从结构拆分来看，整套轮组分为外层橡塑胎体、中间硬质轮毂、中心穿轴安装段三个核心部分。外层胎体采用带弹性的橡塑材质，既保留了塑料件注塑成型的成本优势，又能在压过小石子、路面接缝时产生微量形变，缓冲路面传来的冲击，避免刚性硬轮直接把振动全部传递到机架，降低车载传感器、控制板的受振幅度。中间轮毂为硬质塑料注塑结构，轮辐做了多道放射状加强筋，从中心轴套位置一直延伸到轮缘内侧，既控制了整体自重，又能承受径向载荷不会出现轮缘失圆；轮毂和外胎的配合面设计了周向限位凸台，装配后外胎不会相对轮毂发生周向打滑，动力从轴传递到轮毂后可以完整带动外胎转动。中心安装段预留了贯通轴孔，配套的轴套与穿轴结构可以适配常规的圆轴连接，轴端可以通过销钉、顶丝或者联轴器和驱动电机输出端对接，两侧的安装端面留出了足够的间距，装配时可以直接把轮组卡在机架的两侧轴承座之间，不需要额外定制复杂的连接法兰。

　　尺寸边界上，轮组整体外径为130mm，这个规格在小型移动机器人领域属于中等偏大的行走轮尺寸，相比直径60-80mm的小轮，它的越障高度阈值更高，面对路面上直径20mm以内的碎石、浅坑或者线缆凸起，可以直接靠轮缘弧度碾过，不会出现轮体被障碍物顶死卡住的情况。轮体的轴向宽度经过匹配，宽胎面设计进一步降低了接地比压，在松软沙土上行走时轮体下陷深度更浅，行走阻力更小。设计过程中首先敲定的是外径与安装轴的同轴度要求，三维建模时先绘制中心回转基准轴线，所有胎面、轮毂、轴孔的特征都围绕该轴线做回转约束，避免出现轮组转动时的径向跳动；胎纹部分采用周向阵列加局部错位的建模逻辑，既保证每一块胎纹的结构强度一致，又避免连续周向沟槽导致的胎面侧向抓地力不足，胎块的高度、间距经过反复调整，兼顾排泥排沙能力——在泥泞路面滚动时，胎纹缝隙里的泥土可以在胎块离开地面时靠离心力顺利甩出，不会被泥料填满胎纹丧失抓地能力。轮毂部分在保证壁厚均匀的前提下做了轻量化镂空，避免注塑成型时出现壁厚不均导致的缩痕变形，同时轮辐的分布角度经过校核，在承受侧向冲击力时不会出现辐条断裂。

　　实际选型适配时，工程人员可以直接参考该轮组的安装轴径、安装跨距来匹配机架侧板的轴承位开孔，轮组外侧的回转轮廓不会和机架上的传感器支架、底盘边线发生运动干涉；针对不同的驱动方案，它既可以用作两轮差速驱动平台的主动轮，也可以作为四轮移动机构的随动支撑轮，配套的轴系结构可以兼容常规的滚动轴承支撑，转动阻尼小，长时间行走不会出现卡滞。胎面的材质特性也兼顾了室内场景使用，不会像金属轮那样在环氧地坪、瓷砖地面上留下压痕，行走噪音也远低于硬制金属轮，在需要低噪运行的室内巡检场景下也能适配。整套结构没有复杂的装配零件，拆分后仅需完成外胎与轮毂的压合、穿轴固定两个步骤即可装到整机上，维护更换时不需要拆解底盘其他部件，直接抽出轮轴即可替换轮组，对于小批量试制的机器人研发团队来说，能够大幅缩短行走系统的搭建周期，不用从零开始开模设计轮体结构，直接基于该成熟结构调整安装接口即可快速完成原型机落地。
