Arduino液晶显示模组带安装底座结构

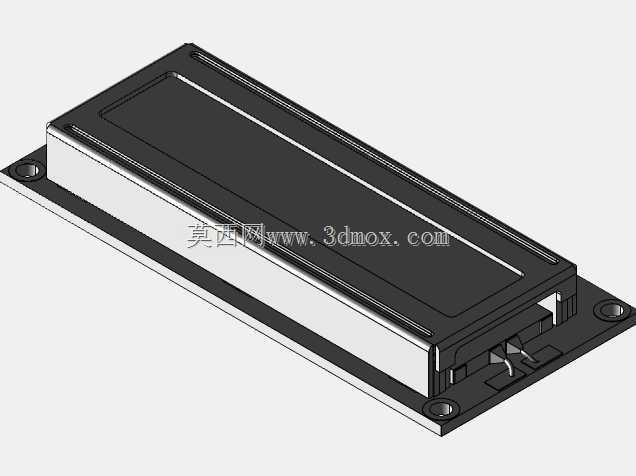

　　这套结构围绕小型嵌入式显示终端展开，核心是一块长条形液晶显示面板，外部由黑色上盖、银色侧围和底部安装板共同组成。上盖覆盖显示区域四周，保留长矩形可视窗口，窗口边缘做连续凸筋，既能够限定液晶屏装配位置，也能在面板与外壳之间形成遮光边界，减少设备内部光线从侧边透出。底部安装板向显示主体两侧伸出，板上布置四个安装孔，孔位靠近四角，适合用螺钉直接固定在控制面板、设备前面板或实验台支架上。

　　从实际使用场景看，这类模组常见于小型控制盒、教学开发平台、工位状态提示终端和简易人机界面。Arduino主控通过板端接口与液晶屏连接，用于显示传感器数值、设备运行状态、菜单参数或报警信息。模型把显示面板、保护外壳和安装底板作为一个整体处理，结构工程师在布置柜面开孔时，可以直接依据底板外轮廓、孔位间距和主体高度判断安装边界，避免后期出现面板与柜门筋位干涉、连接器插拔空间不足等问题。

　　外形上，显示主体呈扁平长方体，长度明显大于宽度，适合横向信息展示。上壳表面以平面为主，边缘设置台阶和加强筋，既提高薄壁件刚性，也让液晶屏装配后不会直接受压。侧围采用浅色包覆层，视觉上把黑色显示面与黑色底板分开，同时在厚度方向形成保护边。若采用钣金或机加工方式制作，侧围可按独立边框拆件；若采用塑料成型，则可与上盖、底壳通过卡扣或螺钉组合。

　　底部结构不是简单平板，而是在显示主体下方预留了电路板和连接器容纳空间。模型端部可以看到接口及线缆走向区域，这一位置在整机布线时非常关键：显示模组装入面板后，后方需要保留插头插入深度和线束弯折半径，不能把主控板、电源模块或线槽紧贴模组背面。安装孔周围做局部凸台，使螺钉锁紧力传递到底板支撑区，而不是直接压在显示壳体薄壁上，能够降低外壳变形和屏幕受力风险。

　　设计思路上，该结构优先保证显示面防护、安装定位和后部接线三件事。上盖负责限位与遮光，底板负责承载与固定，侧围负责封闭和厚度保护，三者层次清楚。对于需要批量复制的设备面板，可在底板外形基础上增加定位销孔，让模组在钣金开孔或塑料面板上快速对位；对于教学和原型开发场景，则可保留宽松的孔位公差，方便不同支架上重复拆装。

　　在建模处理时，长条形窗口、壳体台阶、底板孔位和端部接口都需要保持清晰的装配关系。液晶屏不能只按外观片体处理，应保留其厚度、边界和背部避让区；外壳内壁与屏幕之间要预留缓冲胶垫或泡棉空间；底板下方则要考虑螺钉头、螺母或支撑柱高度。若设备处于振动环境，四角固定点应与显示主体支撑筋对应，避免底板锁紧后引起壳体翘曲。

　　该结构还适合作为面板类零部件的参考：它没有复杂运动机构，但对人机交互设备的外观防护、安装方式和内部空间分配体现得比较完整。工程师可在此基础上调整屏幕尺寸、孔距、壳体厚度和接口方向，扩展成温控器显示模块、小型PLC操作面板、设备数据看板或Arduino实验终端。
