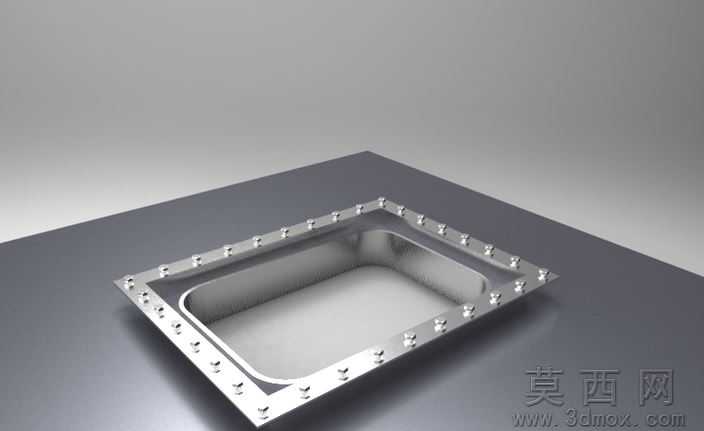

散货船主甲板工艺孔金属结构件

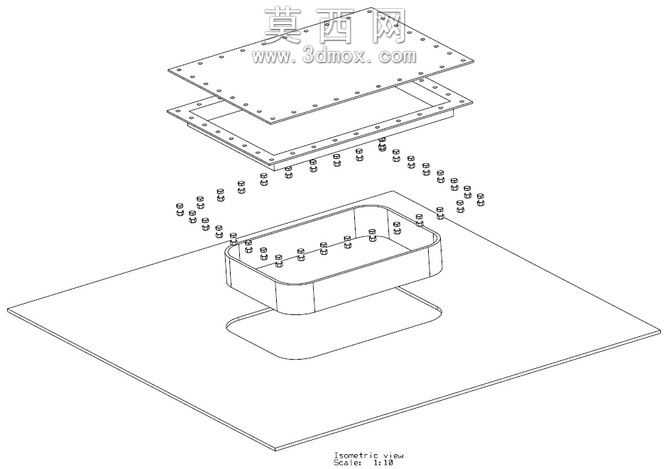

本模型为散货船主甲板配套工艺孔金属构件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循船舶甲板构件的实际尺寸比例，对板件边缘的工艺凸点、板面平整度、边角过渡弧度都做了精细化还原。建模初期先梳理散货船主甲板工艺孔的功能需求，明确该构件作为甲板开孔补强、装配定位基准的核心作用，先绘制主方形板件的二维草图，通过拉伸命令生成基础板体，再逐一排布板件边缘的定位凸台，每个凸台的尺寸、间距都参照船舶建造的工艺规范设置，保证凸台能够适配后续装配时的定位、焊接工序需求。材质设置上选用船舶建造常用的船用钢材材质，调整金属材质的粗糙度、反射参数，还原热轧钢板的哑光金属质感，对板件边缘的轻微倒角做了圆角处理，避免尖锐棱角不符合实际加工工艺的情况。渲染环节采用影棚级布光方案，主光源从侧上方45度角投射，突出金属板件的表面质感和凸台的立体轮廓，辅光源补亮暗部区域，避免板件底部出现死黑区域，背景选用中性灰色调，让金属构件的细节能够清晰呈现。结构设计上，该构件为方形平板结构，边缘均匀排布的小型凸台兼具装配定位、焊接补强的作用，板面整体平整无多余凸起，能够贴合主甲板开孔位置完成安装，既满足工艺孔的通行、管线布设需求，又能通过边缘凸台保证与甲板主体的连接强度，建模时对每个凸台与主板的连接位置都做了过渡处理，还原实际焊接打磨后的平滑衔接效果，避免出现生硬的直角拼接不符合生产实际的问题。整个建模过程注重工艺合理性，所有结构特征都对应实际船舶建造中的加工工序，没有冗余的无效特征，模型的拓扑结构规整，可直接用于后续的装配模拟、工艺演示等场景。
