麦克纳姆全向移动轮结构设计

　　这套轮组围绕狭小通道内的平面移动需求展开，核心不是普通行走轮的单向滚动，而是通过轮缘上多根斜置辊子的复合运动，使整车在不改变车体朝向的情况下完成横移、斜行、原地回转以及小半径调整。现场布置中，仓储分拣小车、产线辅助搬运平台、实训机器人、巡检设备和精密工装转运车经常遇到通道宽度受限、对接工位多、转向空间不足的问题；常规转向轮需要较大的摆动半径，舵轮方案又会抬高控制与底盘成本，麦克纳姆轮则把方向分解到四个轮组的转速与转向组合上，更适合在密集设备之间进行精确对位。

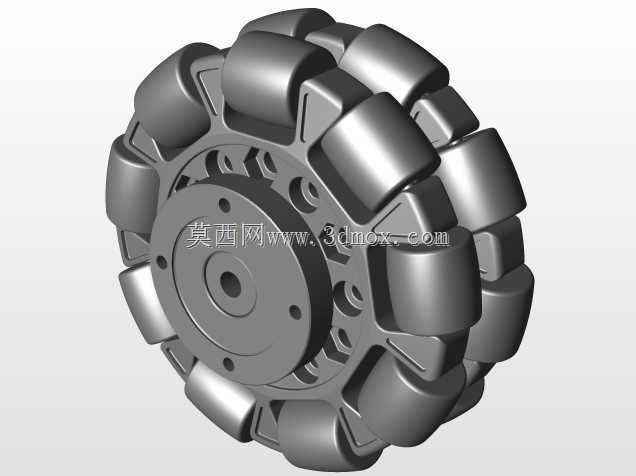

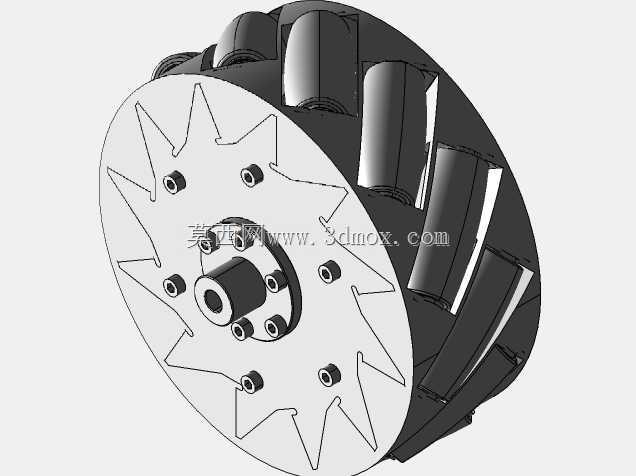

　　从结构上看，轮体由中心轮毂、外侧轮盘、周向辊子、辊子轴、紧固件和轴承支撑部位组成。轮毂中央设置轴孔或联轴器安装区域，用于与驱动电机输出端、减速器法兰或轮轴连接；端面分布的螺栓孔承担轮盘夹紧与扭矩传递。轮盘外形采用带辐条感的星形轮廓，既不是单纯为了造型，也兼顾了减重、开孔避让和螺栓布置。多个安装孔围绕中心轴线均布，使轮盘在承受辊子传来的侧向力时，载荷能够较均匀地传回轮毂，避免局部螺钉受拉过大。

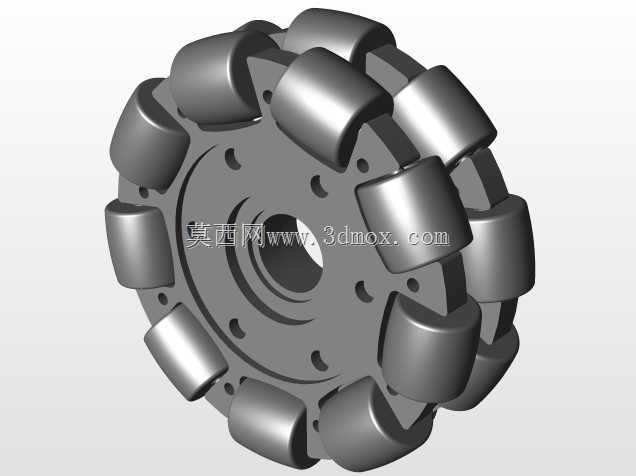

　　轮缘辊子按照固定偏角排列，辊子轴线与车轮旋转轴线并不平行，而是形成空间夹角。车轮绕主轴转动时，辊子自身也可绕小轴自由旋转，接触地面的瞬时速度被分解为沿车体前后方向和横向方向的分量。四轮协同控制时，各轮横向分量可以相互抵消或叠加，从而形成不同运动轨迹。设计这类轮组时，辊子偏角、辊子外包络圆、相邻辊子间隙和接地连续性需要一起校核：偏角过大，横向移动能力增强但前进效率和承载刚度会受到影响；偏角过小，横移响应变弱，全向优势不明显。模型中辊子沿圆周分段布置，外轮廓共同逼近完整圆柱面，使车轮在旋转过程中尽量保持连续接地，减少冲击和高度波动。

　　外形与安装边界方面，轮径决定底盘离地高度和越障能力，轮宽则影响辊子长度、接触斑面积以及车体侧向占用。选型时不能只看轮子外径，还要预留电机、减速器、悬挂支架和外侧护板的空间。中心安装孔到轮缘的半径方向需要留出辊子轴端、轴承和锁紧件位置；轴向方向则要确认轮盘外侧螺栓头不与车架侧板干涉，内侧辊子支架不与驱动单元碰撞。若底盘采用多轮独立驱动，轮组安装面的平行度、同轴度和四轮接地高度一致性会直接影响运动控制效果，地面不平时还应考虑浮动铰接或弹性补偿结构，防止某个轮组悬空导致速度解算失真。

　　承载设计上，辊子表面通常采用聚氨酯或类似弹性材料，内部由芯轴和轴承支撑。弹性外层可以提高摩擦系数、降低噪声，并对地坪微小颗粒和接缝有一定适应能力；金属轮盘与轮毂则负责传递驱动扭矩和维持几何精度。辊子与地面接触时同时受法向压力、切向摩擦力和周期性侧向分力，因此辊子轴的支承间距、端部固定方式以及轴承密封都要纳入细节设计。若用于重载AGV，单轮额定载荷、启动冲击、制动惯性和四轮载荷分配应共同校核，不能按静态均布载荷简单处理。

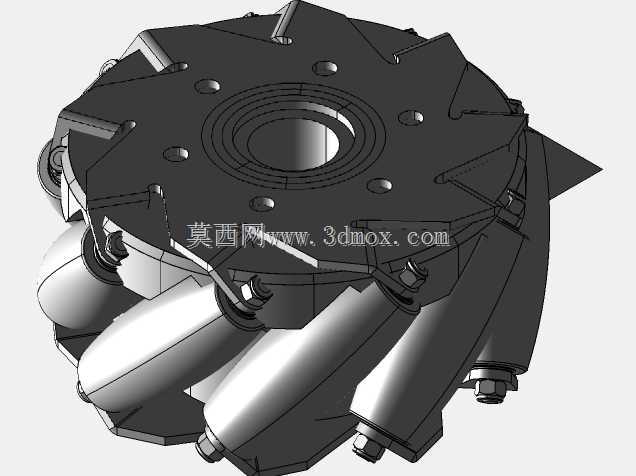

　　建模过程中，轮盘宜采用回转基体加周向阵列特征的方式建立，先确定单片辊子支架的安装基准，再按辊子数量阵列，保证相邻辊子外包络顺滑衔接。辊子本身需要表达出外圆鼓形或柱形轮廓、端部转轴、轴承位和锁紧结构；中心轮毂则要保留键槽、紧定螺钉或法兰连接孔等接口。装配检查时，应重点观察辊子在极限转角下是否与轮盘边缘摩擦，螺栓装入后是否超出轮宽边界，以及整车左右轮镜像布置时辊子偏角方向是否正确。麦克纳姆轮通常需要按A形、B形辊子排布组合使用，左右轮方向不能混淆，否则横移时力分量会相互冲突。

　　在实际设备中，该轮组适用于平整硬化地面，如环氧地坪、精密车间、实验室地板和仓储通道；在粗糙碎石、明显坡度或存在大量碎屑的环境中，辊子小轴承容易受污染，全向控制精度也会下降。若用于工位对接，轮组外径公差、辊子硬度和安装高度调整机构会影响重复定位稳定性；若用于教学或竞赛平台，则可在保证强度的前提下减轻轮盘质量，以降低电机负载和惯量。整体来看，该结构把机械轮系、地面摩擦、运动解算和底盘布置结合在一起，设计时需要同时兼顾辊子角度、安装接口、承载刚度和维护空间，才能使全向移动功能在真实设备中稳定落地。
