三环形涵道式螺旋推进桨结构

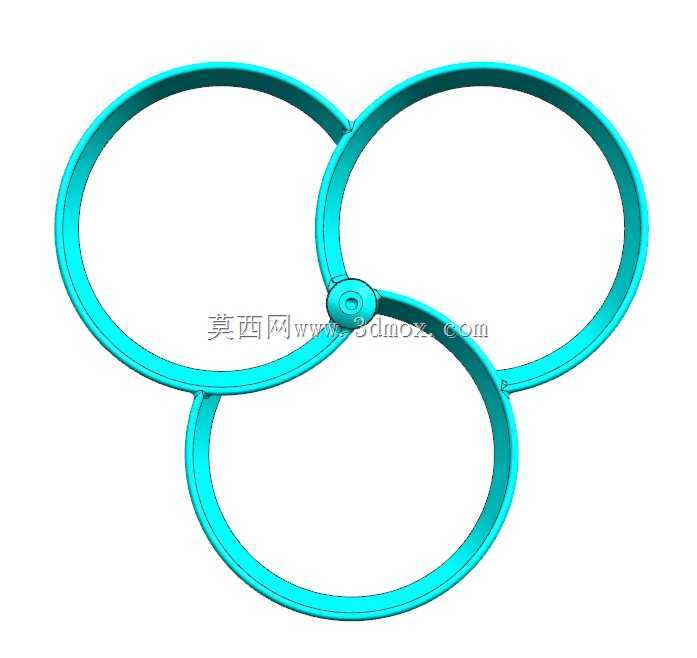

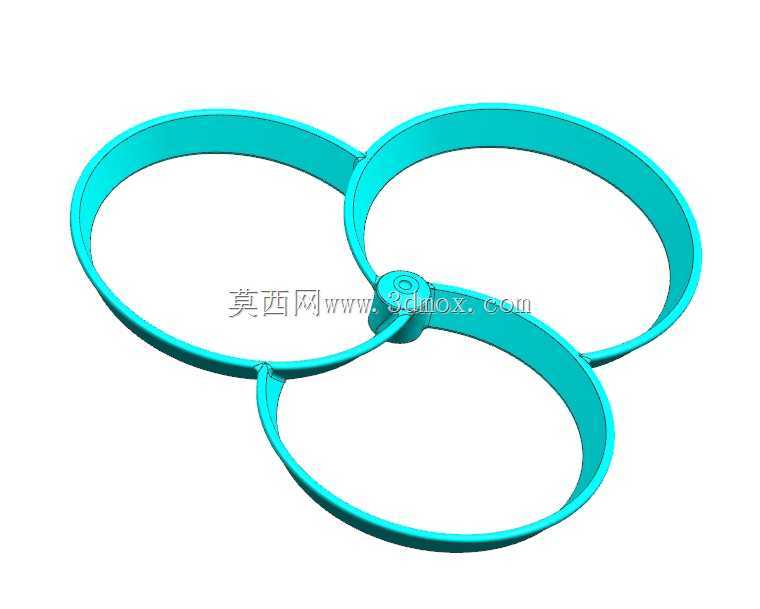

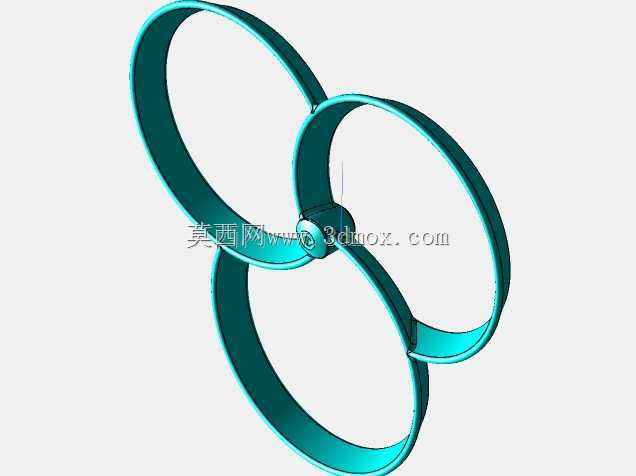

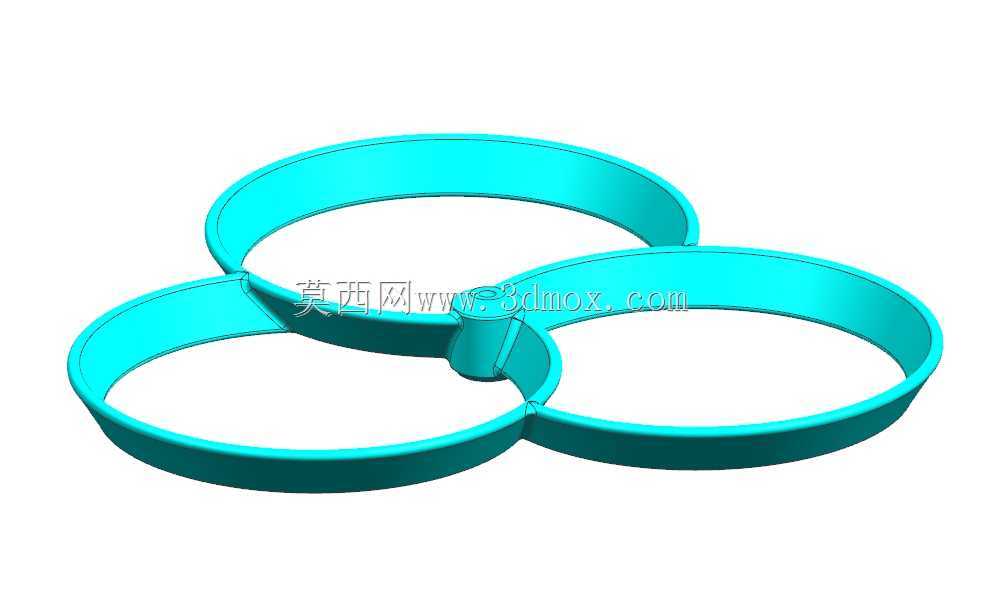

　　这套三环形涵道式螺旋推进结构，面向小型低空无人飞行器、水面巡检载具以及多工况复合推进平台的动力端开发需求，将传统开放式螺旋桨的叶尖扰流、碰撞损伤风险与多桨布局干涉问题进行了整合式处理。整体采用三个等径环形涵道呈三角阵列排布的构型，相邻环体侧壁在交汇位置平滑融合，中心交汇区域设置一体化柱状连接基座，既作为三个涵道的结构承力交汇点，也预留了动力轴系、驱动电机或者传动转接件的安装定位空间。

　　从实际使用场景来看，这类环形桨结构最常应用在室内巡检无人机、近水面作业无人船、狭窄空间探测机器人等对推进部件安全性要求较高的设备上。传统裸露螺旋桨在贴近墙面、管线、水面杂物或者操作人员肢体工作时，叶尖一旦触碰外物就会出现桨叶断裂、动力突降甚至整机失控的问题，而外围连续的环形涵道壁相当于给每一组旋转桨叶设置了一圈刚性防护边界，外物首先接触到的是光滑的环体外壁，不会直接撞击高速旋转的桨叶，在人员近距离操作的场景下也能大幅降低机械伤害风险。

　　功能特性层面，环形涵道的存在不只是被动防护，还能对桨叶的流场产生约束作用。开放式螺旋桨运转时，叶尖位置会形成明显的叶尖涡，高压侧气流会从叶尖边缘向低压侧绕流，产生额外的诱导阻力，同时带来明显的气动噪声。涵道壁将叶尖与外界流场隔开，叶尖间隙被控制在很小的范围内，能够有效抑制叶尖涡的生成，降低诱导损失，在相同输入功率下可以获得更高的推进效率，同时运转噪声的峰值也会有所降低，适合对噪音敏感的室内巡检、安防侦察类场景。三个涵道呈等边三角布局的设计，让三个推进单元的推力作用点均匀分布在结构中心周围，整机的推力合力中心天然与结构形心重合，不需要额外做复杂的配平调整，飞控系统的姿态解算逻辑也可以得到简化，当其中一个推进单元出现动力波动时，另外两个单元的推力差可以更快完成姿态补偿，提升动力冗余度。

　　设计思路上，这套结构没有采用三个独立涵道后期拼接的方案，而是将三个环体的相邻交汇区域做了一体化融合处理。如果采用分体装配，三个涵道之间的连接位置会存在装配间隙，高速气流经过缝隙时会产生额外的紊流与振动，长期交变载荷作用下连接螺栓也容易出现松动。一体化融合的曲面过渡让整个推进架的刚度形成整体，三个环体的受力可以通过交汇区域互相传递，飞行或者航行过程中产生的振动能够在整个环形结构上快速耗散，避免局部应力集中。环体的截面采用带圆角的薄壳翼型截面，而非简单的等厚矩形圈，截面沿环向的厚度变化经过流场优化：涵道内壁靠近桨盘的位置略微收敛，气流进入涵道时可以获得预加速效果，外壁则做顺滑的弧面过渡，减少空气或者水流绕过环体时的压差阻力。中心的柱状基座内部预留了轴向安装孔与径向定位面，既可以直接将三台驱动电机分别固定在每个涵道的中心位置，通过辐条式加强筋与涵道内壁相连，也可以在中心基座安装单台动力源，通过内部传动机构将动力分配到三个涵道内的桨叶上，适配不同的动力配置方案。

　　外形尺寸与安装边界方面，三个环形涵道的直径保持一致，相邻两个环体的中心距略小于单环直径，让环体之间形成小范围的交叠融合，整体外轮廓呈现圆润的三角形态，没有向外突出的尖锐棱角。整个结构的最大外廓尺寸由三个环的外圆包络决定，安装到载具上时，只需要在中心基座位置设置主安装法兰，再在三个涵道的外侧预留辅助连接点即可，不需要在环体的其他位置额外打孔，避免破坏涵道壁的流道完整性。涵道的轴向宽度控制在较小的范围，既保证足够的结构刚度，也不会让整体厚度过大导致载具的迎风或者迎流面积增加。安装时需要保证每个涵道内部的桨叶旋转平面与涵道端面平行，桨叶叶尖与涵道内壁的间隙控制在合理区间：间隙过大会降低涵道的抑涡效果，间隙过小则会在结构受载出现轻微形变时发生叶尖擦碰。环体的下边缘与上边缘都做了圆角钝化处理，当载具在地面或者水面起降时，环形结构本身可以充当临时支撑脚，不需要额外加装复杂的起落架，进一步降低整机的重量与结构复杂度。针对水面使用场景，环体的下部浸入水中时，环形涵道同样可以约束水流，抑制水下螺旋桨的叶尖空化现象，提升浅水区域的推进效率，同时避免水中的杂物缠绕桨叶。
