三爪滑轮滚珠拆卸拉马工具设计

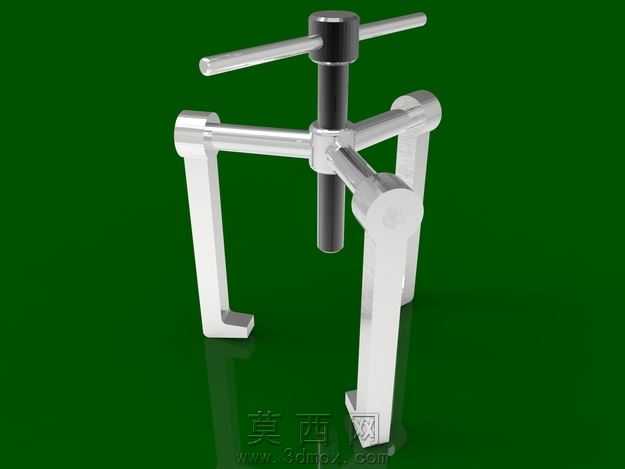

本作品为用于拆卸滑轮、滚珠类零部件的三爪拉马工具，整体采用三维建模方式完成全参数化结构搭建，建模过程中严格遵循机械维修工具的受力设计逻辑，对各部件的装配公差、活动行程进行了精准约束。模型主体分为顶压螺杆、旋转横杆、三爪支撑臂、勾爪连接座四个核心模块，顶压螺杆采用梯形螺纹结构建模，保证施力过程中的传动稳定性与自锁性能，避免拆卸作业时出现滑牙退程问题；顶部的旋转横杆与螺杆顶端采用通孔穿接设计，建模时预留了合理的装配间隙，保证横杆可灵活转动同时不会出现松脱晃动。三个支撑臂采用等角度120度分布设计，与中心连接座采用铰接结构约束，可根据待拆卸工件的外径尺寸灵活调整开合角度，适配不同规格的滑轮、滚珠轴承类零件拆卸需求；支撑臂末端的勾爪采用直角勾型结构建模，勾接端面做了加厚处理与圆角过渡，避免施力过程中勾爪变形或划伤工件表面。材质渲染阶段，对工具的金属部件分别赋予了不同的材质属性：顶压螺杆与旋转横杆采用哑光铬钢材质，还原高频受力部件的磨砂金属质感；三爪支撑臂与连接座采用抛光不锈钢材质，通过环境反射参数调整呈现亮面金属的光影效果，背景选用深绿色纯色衬底，搭配柔和的三点布光渲染方案，清晰凸显工具的整体结构轮廓与各部件的装配关系。设计思路围绕维修场景的实用性展开，摒弃了冗余的装饰性结构，所有造型均服务于受力传导需求：中心螺杆的轴向施力通过三爪结构均匀分散到三个勾接点，避免单点受力造成待拆卸零件的变形损坏，铰接式的臂部设计可在收拢状态下适配小尺寸工件，张开状态下覆盖大直径滑轮的拆卸范围，整体结构紧凑，施力路径清晰，完全满足机械维修场景中针对过盈配合滑轮、滚珠类零件的无损拆卸需求，建模过程中对所有活动部件均添加了运动约束，可直接用于模拟拆卸作业的动作过程，验证结构行程的合理性。
