深沟球滚动轴承三维结构设计作品

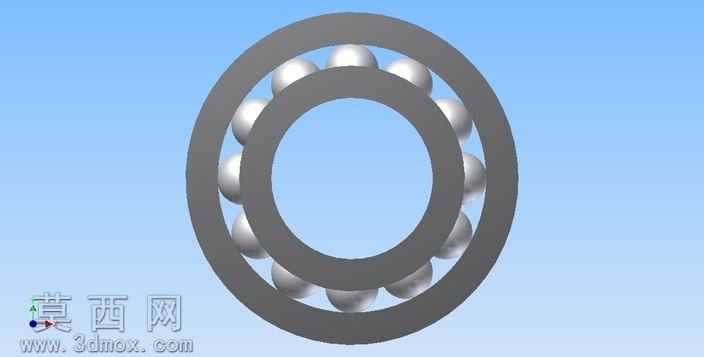

本作品为深沟球型滚动轴承的三维建模成果，建模过程以还原轴承真实装配结构与运行逻辑为核心目标，首先基于标准深沟球轴承的尺寸参数完成基准草图绘制，以内圈、外圈的滚道曲率为核心约束，先构建内外圈的回转体基础特征：通过旋转凸台命令生成内外圈的环形基体，再对滚道位置做精确的曲面切除，保证滚道的圆弧曲率与钢球球面完全匹配，避免后续装配出现干涉问题。钢球部分采用圆周阵列的方式完成排布，建模时先确定单个钢球的球心位于轴承节圆的基准平面上，保证所有钢球与内外滚道的接触点处于同一受力平面，还原轴承承受径向载荷时的受力传递路径。保持架部分根据深沟球轴承的浪形保持架结构做简化建模，通过拉伸、切除、圆周阵列的组合命令，完成兜孔结构的制作，保证每个兜孔可以恰好约束钢球的位置，避免钢球在运转过程中出现相互摩擦或位置偏移的问题。材质渲染阶段，为内外圈与钢球赋予高铬轴承钢材质，调整材质的金属粗糙度与反射参数，还原轴承钢淬火后的哑光金属质感，表面添加细微的磨削纹理，模拟真实轴承加工后的表面状态；保持架部分赋予冲压钢板材质，调整材质的明暗度与金属质感，区分与滚动体、套圈的材质差异。场景搭建采用浅蓝色纯色背景，搭配柔和的环境漫反射光照，避免强烈反光遮挡轴承的结构细节，渲染视角选取轴承的轴向正视角，可清晰展示内外圈的同轴度、钢球的圆周排布状态、滚道与钢球的配合关系。建模过程中对所有配合面做了间隙校验，保证内外圈可围绕轴线做相对旋转，钢球可在滚道内做自由滚动，保持架可随钢球的公转做同步转动，完整还原深沟球轴承作为旋转支承部件的核心功能结构，可用于机械结构教学、装配演示、设备虚拟装配等场景使用。
