带双法兰连接结构90度弯管建模作品

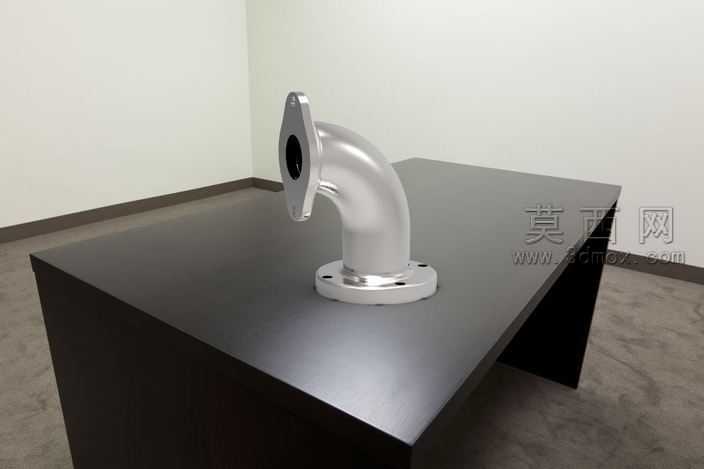

本次建模作品为带双法兰结构的90度弯管，属于管路系统中常用的转向连接件，建模过程围绕实体建模逻辑展开，先完成整体结构的参数规划，明确弯管的弯曲半径、通径尺寸、两端法兰的外径、厚度以及安装孔的分布参数，确保各部分尺寸符合常规管路配件的比例规范。建模初始阶段先绘制弯管的中心引导线，以扫掠特征生成弯管的主体管状结构，保证弯管内壁与外壁的壁厚均匀，弯曲段过渡顺滑无扭曲变形。两端的法兰结构采用凸台拉伸特征生成，先在弯管两端的连接端面绘制法兰的轮廓草图，拉伸设定厚度后，对法兰边缘做倒角处理，去除尖锐棱角，同时在法兰端面上按照圆周阵列的方式绘制安装孔草图，通过切除拉伸生成均匀分布的螺栓安装孔，保证孔位的分度圆直径与法兰尺寸匹配，安装孔的大小适配常规连接螺栓规格。建模过程中对各特征的父子关系做了梳理，避免特征之间出现参考冲突，完成基础实体建模后，对模型的各连接位置做了圆角过渡处理，尤其是弯管与法兰衔接的根部，添加合适半径的圆角，既还原实际铸件的工艺特征，也避免应力集中的结构问题。材质设置上选用工程塑料质感的哑光浅灰材质，模拟工业常用的工程塑料弯管外观，渲染时采用柔和的侧上方打光，突出弯管曲面的顺滑过渡效果，同时清晰展现法兰端面的平整度与安装孔的结构细节。整个建模过程遵循多实体建模的练习思路，从基础草图绘制到高级特征运用，逐步完成各部分结构的搭建，过程中反复核对各部分的尺寸比例，确保模型结构合理，既满足管路转向连接的功能需求，也符合实际工业配件的结构特征，可用于管路装配场景的三维展示、结构验证等用途。
