H-Bot框架式桌面熔融3D打印机结构

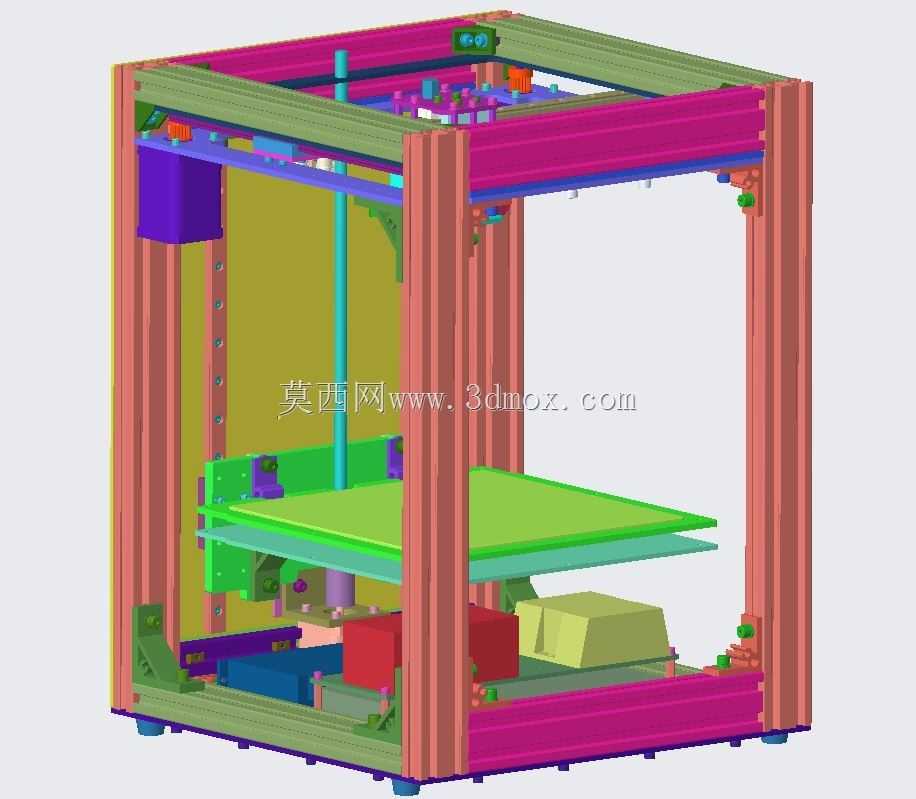

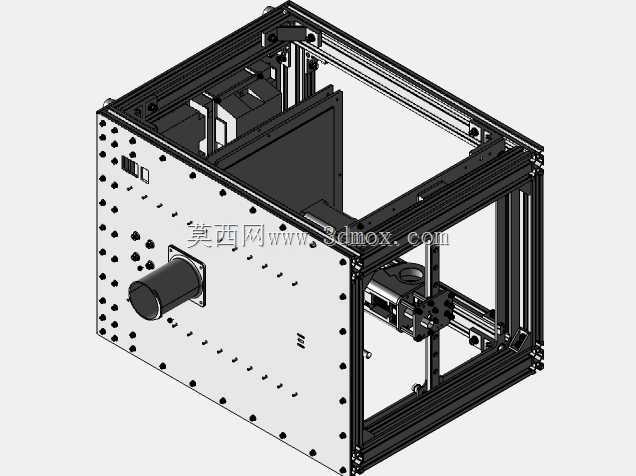

　　这套结构面向桌面级增材制造场景，采用H-Bot并联传动布局完成XY平面运动，整机以工业铝型材搭建立方框架，外围尺寸控制在320×320×430mm，内部有效成型空间为185×185×200mm，有效打印容积占整机外轮廓体积约15.5%，在紧凑机架与可用成型尺寸之间取得平衡。框架部分由四根竖向铝型材立柱、上下两层矩形型材边框组成封闭承力骨架，型材槽口直接用于安装直线导轨、同步带轮、电气元件与封板，不需要额外焊接底座，装配时可通过角件和槽内螺母调整各轴平行度。底部边框承载热床升降组件、电源、主控板及走线槽，顶部边框布置XY运动横梁与挤出机构安装位，左右立柱承担整机倾覆力矩，设备放置在工作台面时，四个底脚形成稳定支撑边界，

　　四周预留维护空间即可满足皮带张紧、喷嘴清理和平台校准操作。XY运动系统采用H-Bot原理，单根同步带沿固定路径绕经两端惰轮与电机带轮，带动挤出滑块在两根平行横梁上做平面运动；这种布置将驱动电机固定在机架端部，运动横梁上只保留轻量化滑块，能够降低运动部件惯量，提升高速打印时的启停响应。模型中横梁、带轮座、惰轮支架和滑块连接板均按实际装配关系表达，带轮轴线与皮带走向保持共面，可避免皮带跑偏和附加侧向力。Z轴方向由成型平台承担升降动作，平台下方设置导向与传动支撑，绿色平台板为工件附着面，下层板用于安装热床和调宽组件；平台四周与立柱之间保留均匀间隙，升降过程中不会与型材或线束发生干涉。平台平面度、Z向导向垂直度以及XY横梁水平度，

　　是整机调试的关键：横梁倾斜会造成首层厚度不均，Z轴偏摆会使高层轮廓出现错位，因此在结构设计上，型材连接位置均留出紧固件调节余量，便于装配阶段校正几何精度。电气与功能部件按功能分区布置，电源和主控单元放置在底部低重心区域，挤出头、限位开关和料架分布在运动部件附近，线束沿型材槽体走向固定，减少拖链负担。机架左侧预留耗材安装与送丝路径，喷头组件沿XY横梁移动，耗材从机架上方或侧方送入，路径短且弯折少，有利于稳定送丝。设备实际用途是制作塑料功能件、结构验证件、工装夹具和教学样件，适合产品开发车间、实验室、学校创客空间以及小批量打样工位。与悬臂式打印机相比，框式结构两侧对称，横梁受力后挠度更小；与传统十字龙门布局相比，

　　H-Bot减少了一层移动电机负载，结构更简单，但对皮带长度一致性、张紧力和机架正交度更敏感。建模时需要重点检查同步带与滑轮的包角、滑块在极限行程处的位置、平台最低和最高位置的安全余量，以及电机、开关、线束接头在全行程内是否碰撞。整机外形接近立方体，搬运时可按外轮廓尺寸规划放置区域，底部电气件不超出底脚边界，顶部运动部件不超过上框架，安装时只需保证工作台水平、机架四周留有操作和散热距离。该结构把机架、传动、成型平台、电气安装和维护空间整合在同一套三维装配中，能够直接用于运动干涉校核、型材下料长度确认、连接件选型和非标改型设计。
