创想三维SermoonV1打印机CR触探传感器安装支架

　　桌面级FDM熔融沉积成型3D打印机在长时间连续打印过程中，热床平面度偏差、龙门框架装配公差、耗材受热形变带来的Z向高度误差，会直接造成首层附着失败、翘边、喷嘴刮蹭平台甚至打印件整体脱落，自动床面调平组件已经成为中高端桌面机型的标准配置。这套适配创想三维Sermoon V1机型的CR Touch触探式调平传感器安装支架，核心作用是将原厂独立选配的CR Touch自动调平探头可靠固定在挤出机机头侧方，替代用户自行打孔、扎带捆绑或者双面胶临时粘贴的粗放安装方式，让调平探针的探测点位尽可能贴近喷嘴热熔端，最大程度缩小探测点和实际出丝位置的空间偏移量，从机械结构层面降低调平补偿算法的插值误差。

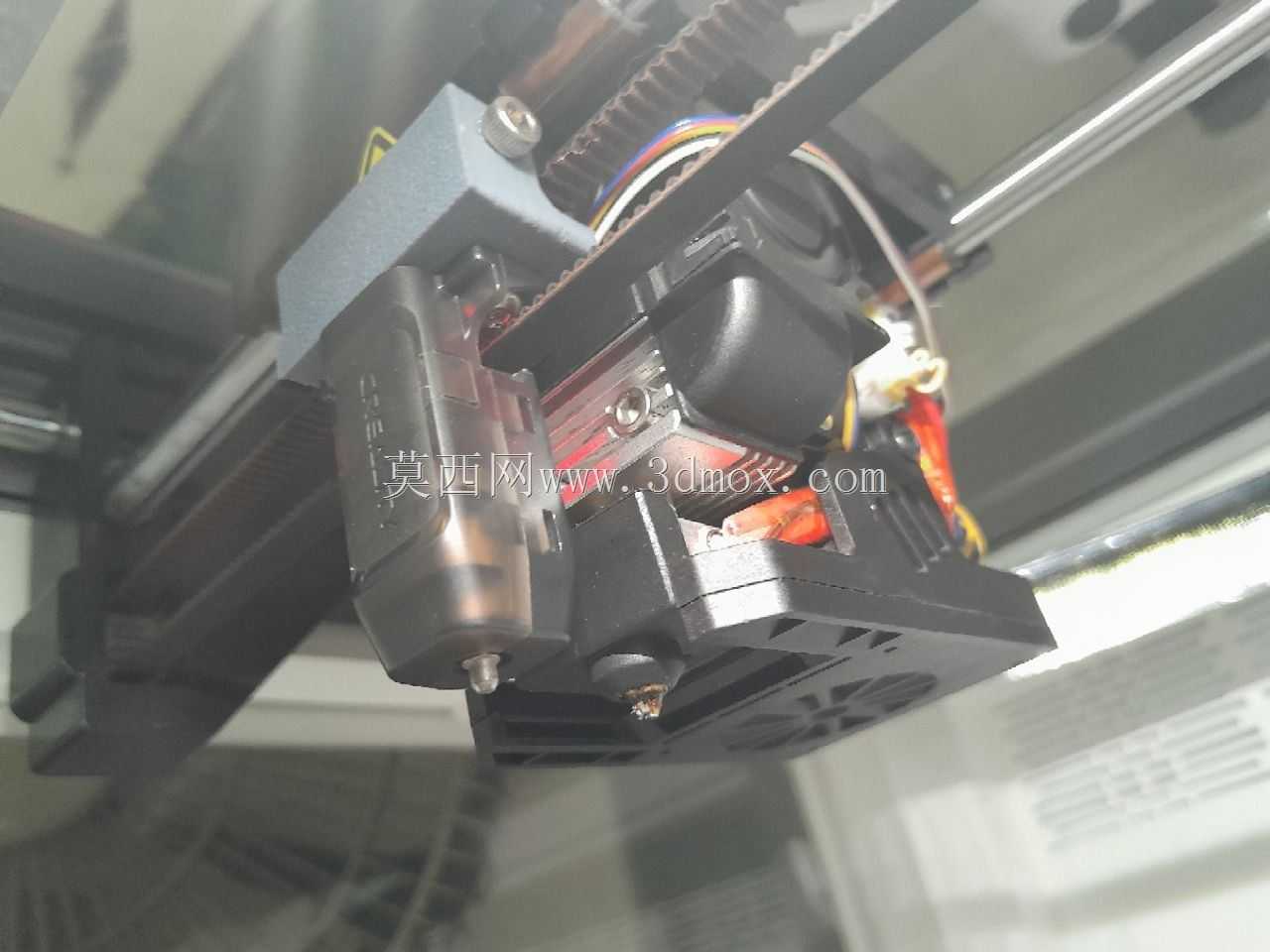

　　从整机装配边界来看，Sermoon V1采用封闭机箱内的X轴龙门直连挤出机构，挤出机本体、散热风道、喉管冷却风扇、喷嘴加热块在X轴滑座上的排布非常紧凑，机头左右两侧剩余的可用安装间隙极小。如果沿用常规侧装支架把探头布置在挤出机左侧或者右侧，一方面支架外伸会额外占用X轴的有效行程空间，打印大尺寸工件时机头两侧容易和机箱内壁、Z轴立柱发生运动干涉；另一方面探头和喷嘴之间的横向偏移距离过大，床面网格调平生成的高度补偿矩阵在映射到喷嘴实际坐标时，会因为两点跨距偏大引入额外的平面度拟合偏差，尤其是在热床边缘区域，探测点和实际打印点的高度差会被放大，直接影响首层铺丝的均匀度。这套支架采用前置龙门架挂载的布局思路，整体依托挤出机前方原有龙门横梁的安装基面做定位，不需要在原厂塑料机壳上额外钻孔破坏原有结构，支架主体承托面贴合龙门架的平整立面，侧向预留了两个可选的辅助固定孔位，现场装配时可以追加两枚侧向紧定螺钉，配合双面胶粘接形成双重固定，即使设备长时间高速往复运动、喷头快速变向产生冲击振动，支架也不会出现松脱偏移。

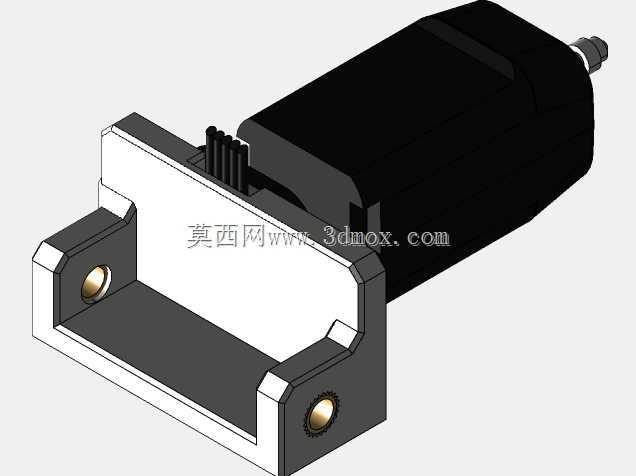

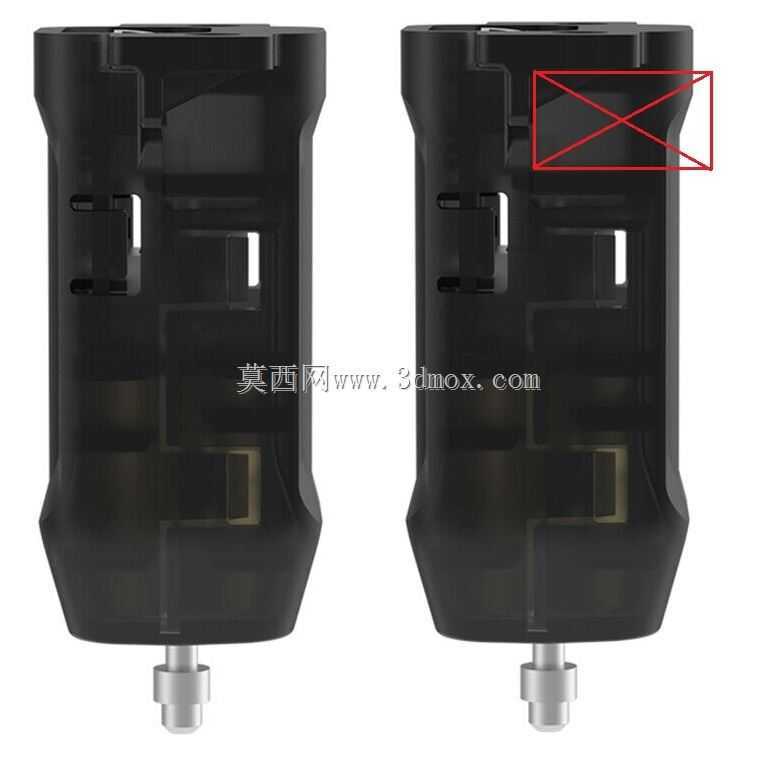

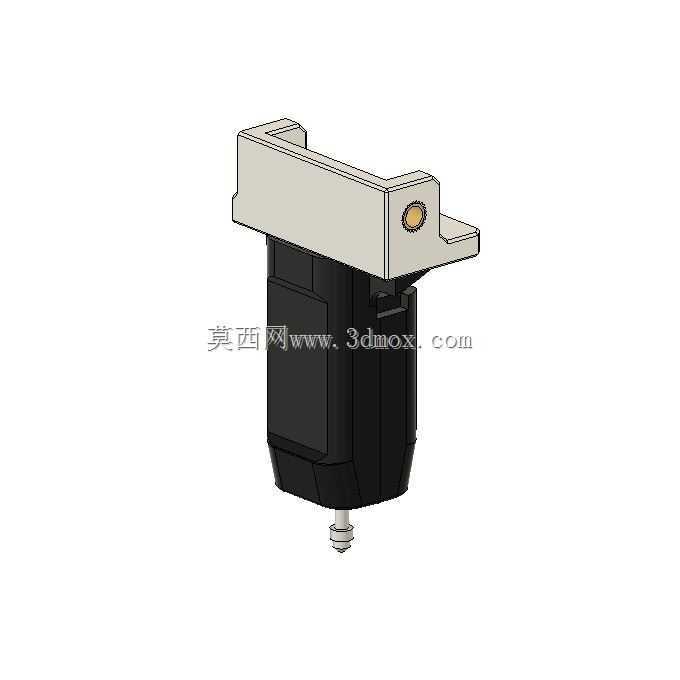

　　结构细节上，支架的安装点位经过反复对位校核，CR Touch探头装入后，探针的伸缩行程轴线和喷嘴轴线保持合理的前后间距，既保证探针下行触碰到热床表面时不会和喷嘴、加热块发生位置冲突，又把两个点位的空间距离压缩到最小，让调平采样点的高度数据可以更精准地对应喷嘴正下方的床面实际高度。探头本体的外壳在装入支架时，原厂壳体侧边多余的注塑卡扣余量需要做少量修磨切除，避免突出的塑料棱边干涉X轴同步带的正常运转，防止皮带运行过程中反复摩擦支架或者探头外壳，长期使用造成皮带磨损、走位卡顿甚至层纹错位。支架内部预置了四枚M3热熔铜螺母的安装位，其中M3x4、M3x4规格的螺母配合对应长度螺钉用来锁紧固定CR Touch探头本体，剩余两枚螺母位用来穿入支架和龙门架连接的固定螺钉，热熔螺母嵌装在打印件的预留孔内，相比直接在塑料孔位攻丝，反复拆装调整也不会出现滑牙、孔位开裂的问题，长期维护拆卸的耐用度明显提升。

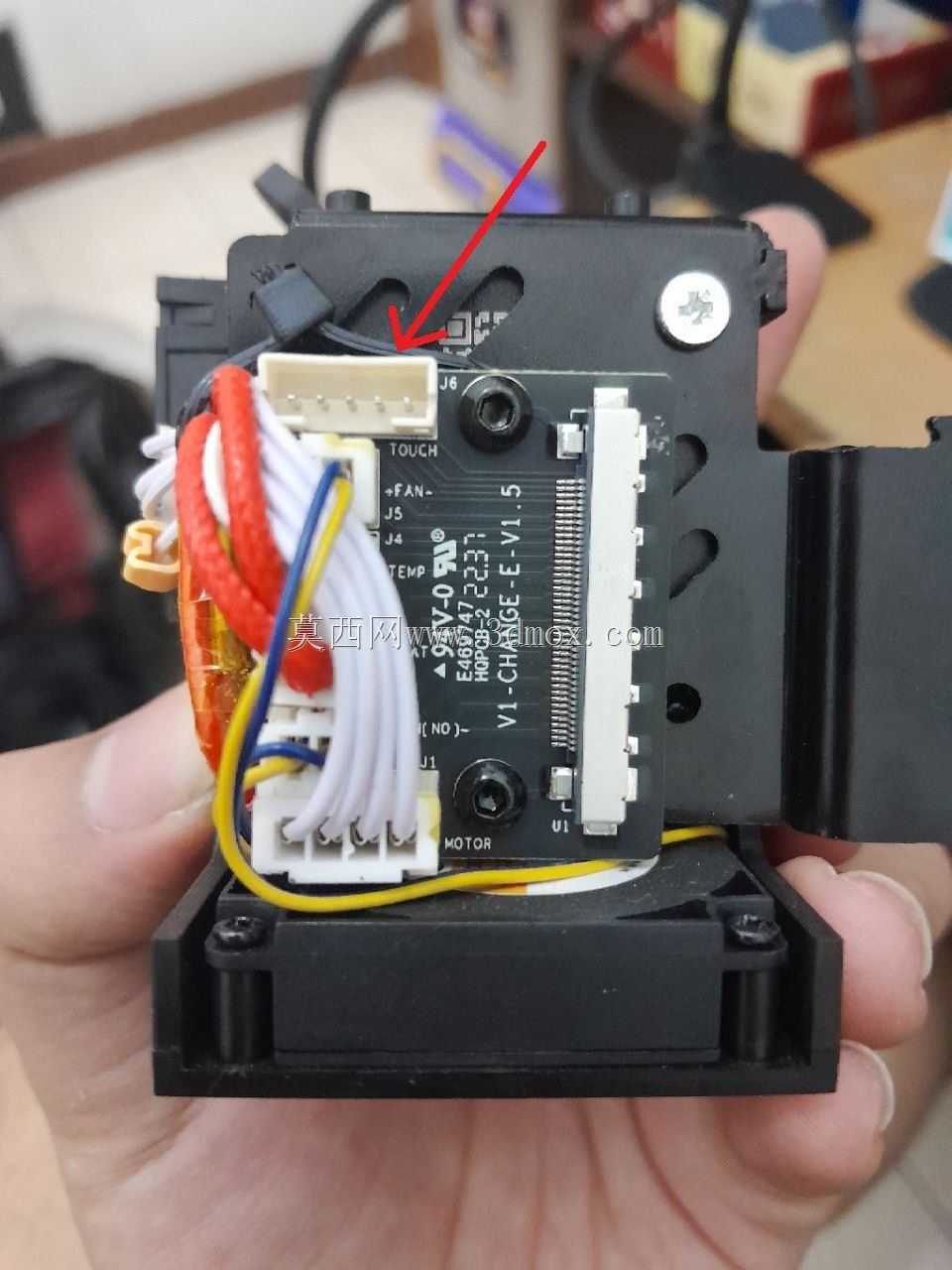

　　电气走线层面，支架的排布位置特意避开了挤出机加热棒、热敏线的走线通道，CR Touch的连接线缆可以顺着挤出机背板的原有走线槽布设，最终接入挤出机后方的控制PCB接口，线缆全程留足X轴全行程往复运动的弯折余量，不会在机头左右移动时被拉扯、勾挂，也不会和散热风扇的转动叶片发生干涉。配套的固件配置层面，探头对应的传感器引脚、控制引脚按照主板接口定义完成映射，Z向探测偏移量、探针收回/伸出的触发阈值、床面网格探测的边界范围都可以按照这套支架的实际安装尺寸完成参数匹配，不需要用户反复试错调整探头高度。整套支架在设计时完整校核了X轴左右极限行程、Z轴上下运动边界，确认支架所有外伸结构在全运动包络内都不会触碰机箱外壳、热床调节旋钮以及料道构件，在不牺牲设备原有打印成型尺寸的前提下，完成自动调平传感器的可靠集成，大幅降低桌面3D打印机首层调平的操作门槛，减少人工调平的反复调试工作量，同时避免非正规安装带来的运动干涉、探头松动、探测精度失效等现场故障。
