3D打印耗材远程挤出送料机构

　　这套送料挤出组件主要面向桌面级FDM熔融沉积成型设备的耗材输送环节，常见于封闭机箱、CoreXY架构、远程送料管路以及多色打印改装场景。设备实际承担的工作并不是直接完成熔融，而是在耗材进入热端之前，以稳定、可控的夹持力将1.75毫米丝状耗材持续推入PTFE导管或近端喉管，使热端能够按照切片路径获得精确的进料量与回退量。

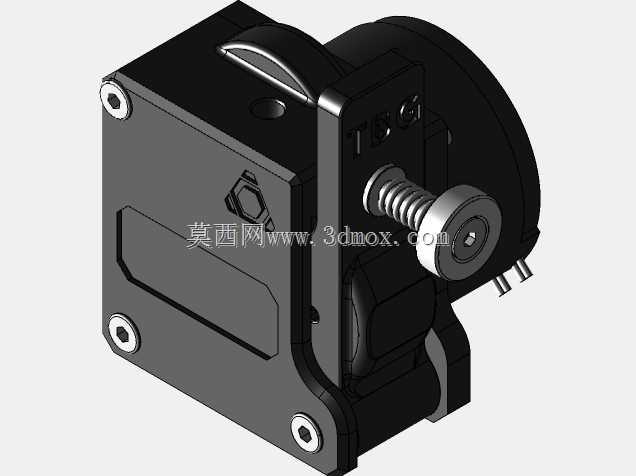

　　从结构布置上看，组件采用紧凑的立式壳体，内部容纳驱动齿轮、压紧摆臂、弹性施压件、导向通道和安装固定位。外侧手调旋钮通过螺纹副改变压臂位置，工程人员可以根据耗材材质、直径公差、打印速度以及管路阻力调整夹持力度。调得过紧会造成耗材压扁、齿痕过深甚至堵料；调得过松则会在高速挤出或回抽时出现打滑、欠挤出。该结构把调节动作集中在机身侧部，操作人员不需要拆开壳体即可快速修正进料状态，这在设备调试、换料和长期维护中比较实用。

　　设计思路上，挤出机构优先保证耗材路径短直、齿轮啮合稳定和压臂回转轴清晰。进料口与出料口尽量保持在同一运动轴线上，减少丝材在壳体内部产生弯折。驱动轮齿形用于增加圆周方向牵引力，而对向压紧件则提供可控法向压力，使耗材在受力后既能被齿轮可靠带动，又不会因局部塑性变形影响后续通过喉管。摆臂一侧设置限位与回弹结构，开合时可以放入或取出耗材，闭合后又能自动回到压紧位置。对于远程送料方案，模型还需要考虑鲍登管接入后的阻力变化，因此壳体刚性、齿轮支撑和固定孔位都不能过于薄弱。

　　在实际应用中，这类挤出机构既可安装在打印机机架的固定背板上，也可布置在X轴运动部件附近。远程布置时，挤出机质量不参与喷头高速往复运动，能够降低运动惯量，提高打印头加减速表现；近端布置时，耗材从驱动轮到熔融区的距离更短，回抽响应更直接，适合柔性材料和高回退频率工况。选型时需要结合喷头运动质量、机架空间、导管长度、耗材类型以及步进电机安装方向综合判断。若用于TPU等柔性耗材，过远的送料路径会放大管路压缩和迟滞，此时应缩短导管或采用近程安装；若用于PLA、PETG等刚性材料，远程方案在高速打印中的优势更明显。

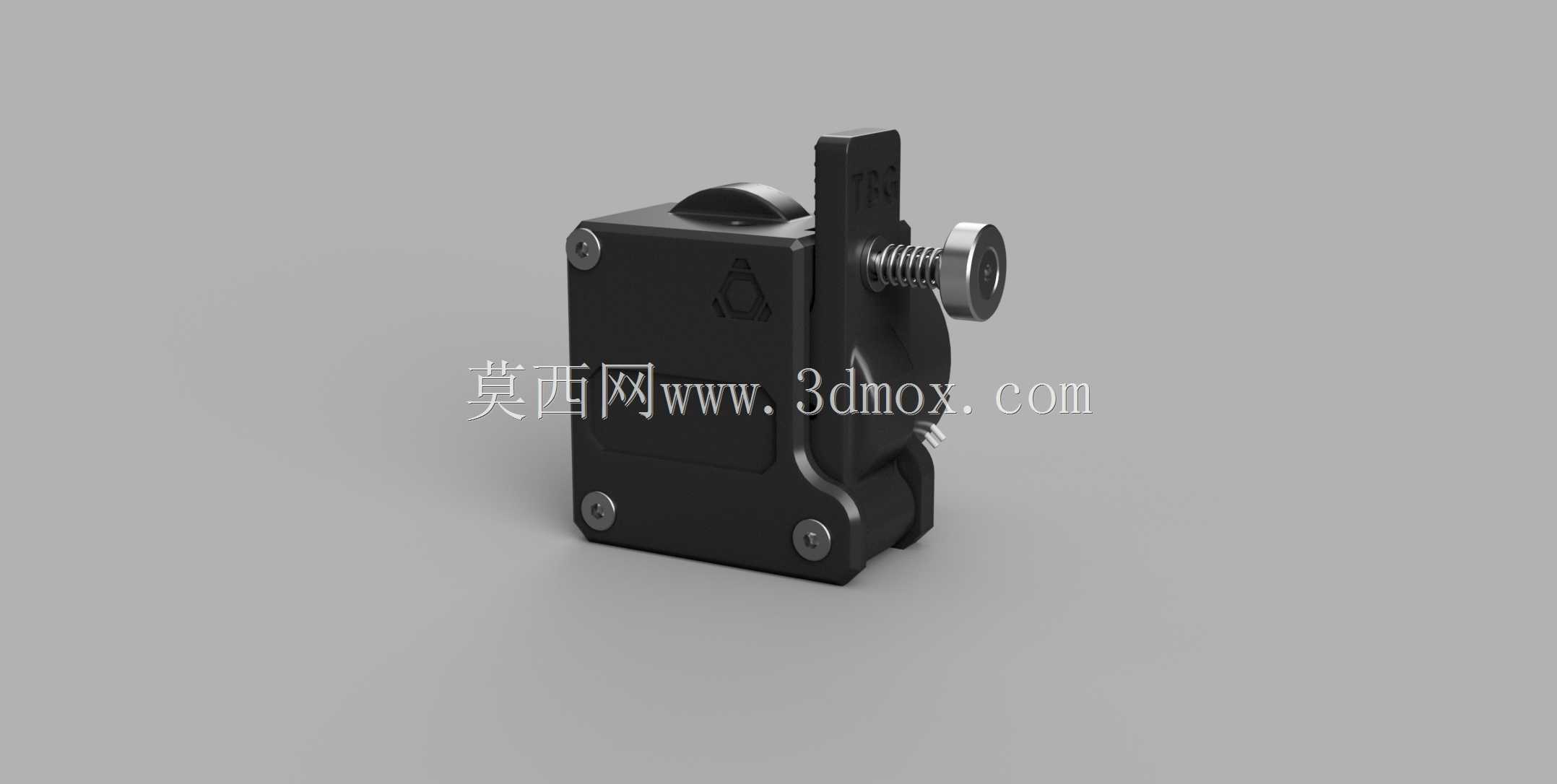

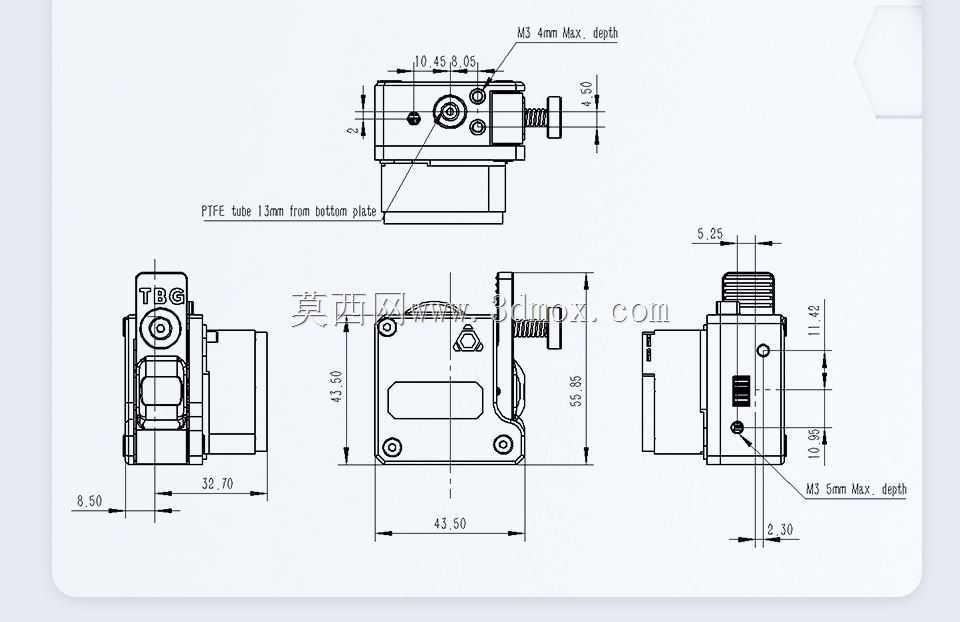

　　外形边界方面，该组件整体呈小型方块加侧置调节结构的形式，主体轮廓适合在有限机架空间内竖向安装。前端突出的旋钮和压紧机构需要预留手指操作空间，维护时应保证旋钮能够完整旋转，压臂能够向外开启而不与相邻型材、线束或导管干涉。背部或侧部的固定孔承担电机与机身的定位，安装面需要与耗材通道保持正确相对位置，避免驱动轮与丝材中心线偏置。模型在三维环境中可用于检查电机轴伸、齿轮啮合区、紧固件头部、压臂开合轨迹以及送料管接头之间的空间关系。

　　结构建模时，壳体壁厚、螺丝柱高度、轴承容纳位和电机贴合面都应围绕装配可靠性展开。驱动齿轮与压轮之间的间隙不是固定常数，而是随耗材直径和压紧调节量变化，因此摆臂转角、弹簧压缩量和旋钮螺距需要一起校核。若旋钮行程不足，耗材穿入和咬合会困难；若行程过大，闭合后可能压伤丝材。出料侧接口还要与喉管或鲍登管保持平滑过渡，台阶和锐边会增加耗材阻力，在回退过程中容易产生刨屑。

　　从设备维护角度看，挤出组件需要定期检查驱动轮齿槽内的耗材碎屑、压臂转动是否卡滞、弹簧力是否衰减以及导管端面是否切平。三维模型能够帮助维修人员理解内部零件的装配层级，也便于在改装打印机时提前确认安装孔距、电机朝向和外部操作空间。对于结构设计人员而言，这类机构的核心不在复杂外观，而在于牵引力、夹持力、路径直线度、维护可达性和安装边界之间取得平衡。
