聚合物微网格夹芯抗冲击结构设计

　　这套结构呈现的是一种面向低速面外冲击工况的聚合物微网格夹芯构型，整体由周期性排布的微尺度网格单元阵列构成，配合两侧铝质面板形成完整的三明治承载体系。从工程落地的视角看，这类构型最早进入视野是在轨道交通车辆的地板与侧墙夹层、新能源汽车电池包底部防护衬层以及无人机机身承力段这些对重量极度敏感、又必须承受碎石击打、低速磕碰和坠撞能量吸收的场景里。传统蜂窝夹芯在面外压缩时往往沿固定胞壁发生突发性屈曲，吸能曲线波动大，而微网格通过杆件在空间内的反复弯折与互锁，把冲击能量拆解到成百上千个单元的逐次塑性变形上。

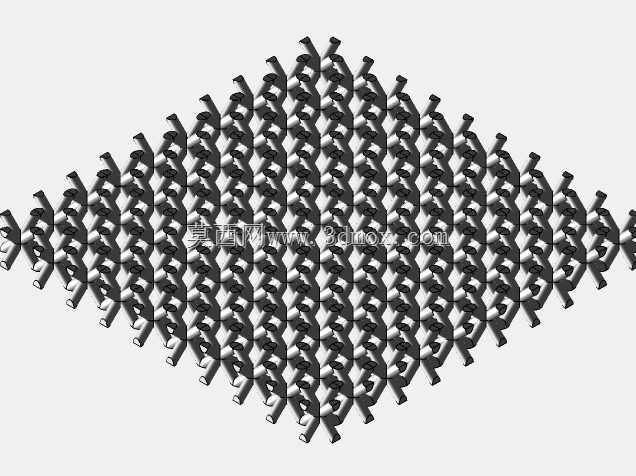

　　建模时最先要敲定的是单元的拓扑走向。图中阵列沿菱形外轮廓铺开，每一个微网格节点都由几根细杆交汇，杆端带有小的膨大过渡，这并非装饰，而是为了缓解节点处的应力集中——纯细杆直接正交相贯时，冲击下节点往往先于杆身断裂，膨大圆角把峰值应力拉低，让杆件有机会进入大挠度弯曲阶段。单元在两个方向上重复镜像，形成负泊松比倾向的内凹特征：当面板受到法向压力时，网格不是向四周鼓胀，而是向受载区收缩聚拢，这种特性使压痕区域的材料主动参与承载，显著提升了局部抗陷能力。

　　设计思路上需要反复权衡的是杆径与单元节距的比值。杆太细则整体在弹性段就失稳，吸能总量不足；杆过粗则结构退化为近实体块，失去轻量化意义，且初始峰值力会冲高，对被防护对象反而造成过载。工程上通常先按目标冲击能量估算所需的平台应力，再反推单胞杆的等效抗弯刚度，最后在三维软件里用阵列+镜像的方式铺满夹芯区域，边界处按外形轮廓做单元裁切，裁切后暴露的杆端要与面板做共节点或胶接面处理，避免边缘成为脱粘起始区。

　　外形与安装边界方面，夹芯层上下表面需保持平整以贴合铝面板，面板厚度一般取杆径的数倍，保证面内载荷能均匀扩散到下方网格；微网格自身的高度决定了吸能行程，低速冲击下希望有效压缩量能达到层厚的六成以上而不被压实。阵列的外轮廓可随产品外形自由裁剪，菱形、矩形或异形边界都能通过抑制局部单元实现，这也是点阵类结构相对拉挤蜂窝的一大优势——不需要开模即可适配变厚度、变曲率的零件。装配时夹芯与面板之间采用结构胶膜共固化，或在金属面板上预制微铆点贯穿网格节点，提升剥离强度。

　　在设备实际用途上，这种夹芯板可作为防护衬板安装在电池包下壳体与冷板之间，车辆托底时微网格逐层压溃，把集中冲击转化为平台段的稳定吸能，阻止铝面板大变形侵入电芯；在搬运设备和AGV车体上，它替代部分泡沫芯材，兼顾隔振与承载；在航空货运集装箱内壁，微网格夹芯能抵御货物倾倒时的低速撞击。功能特性上，其开孔互通的网格通道还为散热气流和传感器走线留出空间，这是闭孔泡沫不具备的附加价值。

　　建模过程中要注意阵列的几何连续性：相邻单元在镜像面处必须共享杆段，否则会出现重复体或自由杆端，离散后接触关系紊乱。渲染图中密集的杆件阴影正反映了这种高重复拓扑，结构工程师在交付前通常会截取单胞做显式动力学验证，再用均匀化方法把微网格等效为带塑性平台的正交各向异性材料，代入整车或整机的大模型中计算，兼顾精度与效率。整体而言，该构型把材料用在受力的杆系上，把空间留给变形与吸能，是轻量化抗冲击结构中很具代表性的一类点阵夹芯方案。
