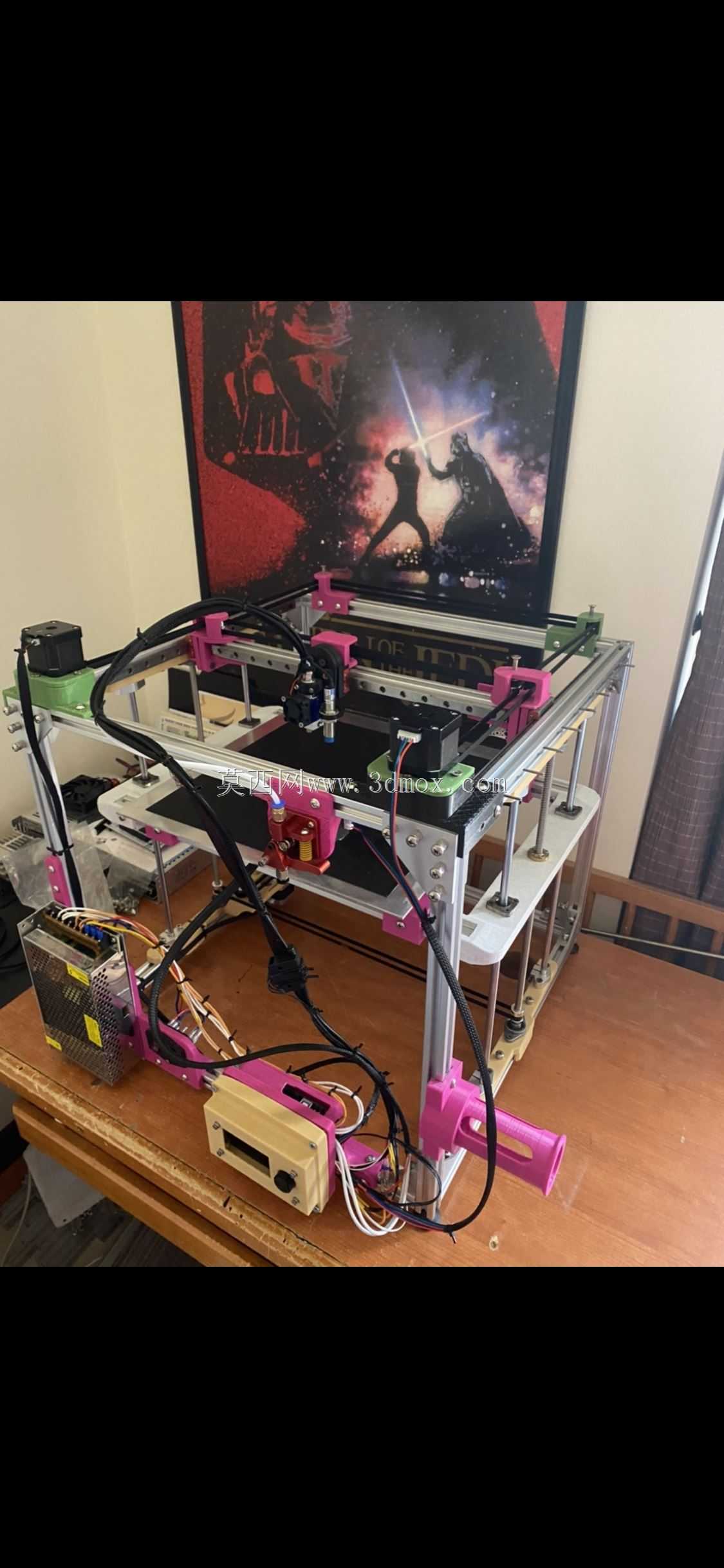

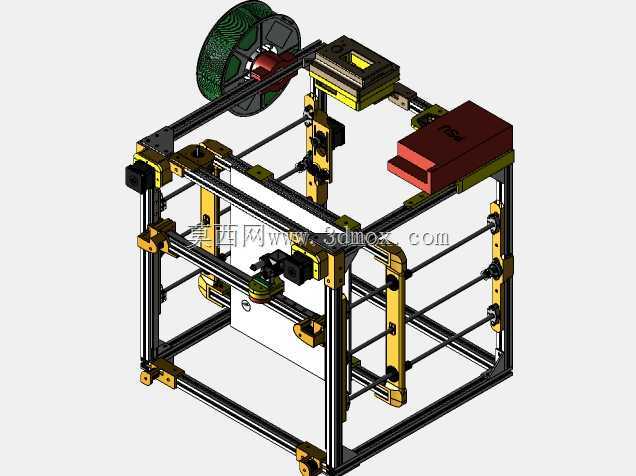

CoreXY架构开源桌面级3D打印机

　　这套CoreXY架构桌面级增材制造设备，面向创客空间、高校实验室、小型产品研发工作室的快速原型制作场景，可完成PLA、PETG等常见熔融耗材的三维实体打印，覆盖结构件手板验证、工装夹具小批量制作、创意模型输出等实际生产需求。整套设备采用开放式铝型材搭建机架，型材槽位预留了充足的扩展安装空间，使用者可根据自身加工需求调整热床尺寸、加装封闭保温罩、增设激光雕刻模组或者负压吸尘组件，无需对主体机架做破坏性改动即可完成功能拓展。

　　从运动机构设计逻辑来看，CoreXY构型将两组驱动步进电机固定在机架后侧的静止安装位上，运动负载不会随喷头滑车做XY方向往复移动，相比传统龙门式运动结构，运动部件整体重量更低，高速打印过程中惯性冲击更小，传动同步带采用交叉绕线布局，两个电机同向转动时喷头沿X轴位移，反向转动时喷头沿Y轴位移，传动路径经过张紧轮组导向，带体预紧力可通过侧边张紧螺栓独立调节，长期运行出现带体松弛时无需拆解主体结构即可完成张紧校准。

　　机架主体采用标准2020工业铝型材拼接，各连接节点采用角件与内置螺母锁紧，整体框架刚性足以支撑高速运动下的振动抑制要求，底部型材框架预留了电源、主控板的分层安装位，电气元件与上方运动打印区域完全分隔，既避免打印过程中散热气流夹带耗材碎屑飘落至电路板引发短路风险，也方便后期走线整理，所有线束沿型材槽位布设，用扎带固定后不会与运动皮带、滑车产生运动干涉。

　　安装边界方面，这套设备的XY轴运动行程覆盖常规桌面打印的幅面需求，整机放置时仅需在工作台面预留对应长宽的平整支撑区域，后侧预留出电机散热与走线的间隙，左右两侧无需留出额外操作空间，前部预留耗材进料与平台调平的操作距离即可。Z轴升降机构采用独立导向配置，热床组件沿Z轴导向件做垂直升降，层厚定位精度由Z轴丝杆与导向光轴共同保障，热床支撑平台采用多点调平结构，可针对不同翘曲特性的耗材调整平台水平度，保证首层耗材附着均匀。

　　喷头滑车组件集成了加热块、喉管、散热风扇与进料挤出机构，散热风道采用侧向导流设计，冷却气流精准吹向耗材凝固区域，打印悬垂结构时可快速降低耗材温度，减少垂丝、塌边缺陷。设备的电气布局将开关电源安置在底层框架左侧，主控板固定在中层绝缘安装板上，所有电机线、热床加热线、温度传感器线都做了长度冗余设计，运动部件往复移动时不会出现线束拉扯情况。

　　在实际改造适配场景中，这套开放架构允许设计人员根据加工需求替换不同流量的挤出喷头、加装自动调平传感器、更换柔性耗材专用送料齿轮，甚至可以重新排布型材安装位扩展成型幅面，所有安装孔位都遵循通用标准五金件规格，不需要定制特殊连接件即可完成改装。设备运行时X、Y轴的运动限位开关布置在轴端原点位置，开机回零后可自动建立运动坐标系，避免滑车碰撞机架端部。整机没有采用封闭外壳设计，使用者可直观观察同步带传动、喷头移动、平台升降的全部运动过程，既方便运维时快速排查卡料、皮带跑偏、限位触发异常等故障，也适合作为机械结构教学、运动原理演示的实体载体，帮助结构设计从业者理解并联运动构型的载荷传递、惯性匹配与布局优化思路。
