运动相机纵向转接夹持固定支架

　　户外骑行、车载路测、运动器械动态数据采集这类场景里，拍摄设备的安装朝向往往受限于标准快装座的卡位方向，常规横向伸出的夹座要么会让镜头轴线和被测运动方向形成偏角，要么在狭窄安装空间里和车架、护板、试验台架的杆件发生干涉，这套纵向转接支架就是为解决该类安装矛盾开发的结构件。

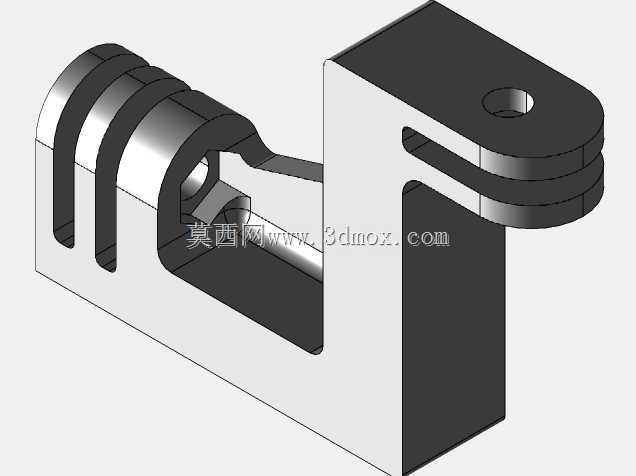

　　从实际使用逻辑来看，支架一端保留了运动相机通用的两指插片接口，插片上开出三道平行卡槽，对应相机原厂快装座的两爪卡位，装配时将相机端的公头插入卡槽区间，穿入锁紧螺丝后就能和相机本体形成刚性连接，卡槽的间距和槽宽完全匹配主流运动相机的安装齿位，不会出现装夹后旷量晃动的问题。支架另一端做了带通孔的单耳铰接座，圆孔贯穿叠层的耳板，可搭配手拧螺丝、蝶形螺母或者标准内六角紧固件，固定在头盔侧装位、车把拓展座、试验台支架、无人机挂载平台等带对应安装孔的基座上，耳板的叠层厚度预留了足够的摩擦锁紧面，拧紧后支架不会随设备振动发生自转偏转。

　　结构设计上没有采用多余的曲面装饰，整体以折弯式的L型承力骨架为主体，中间的连接臂做了内凹的减重挖槽，在不削弱截面抗弯强度的前提下，尽可能降低支架自身重量，减少运动过程中挂载端的转动惯量，避免高速颠簸时因为支架自重带来的镜头抖动。骨架的立板和水平承力段之间做了大圆角过渡，规避直角应力集中，在相机受到意外磕碰、冲击载荷时，应力会沿圆角区域均匀分散，不会在转角处发生脆性断裂。插片端的三道槽体侧壁保持平行，槽底预留足够的壁厚，反复插拔拆装也不会出现插片变形、卡位松脱的问题。

　　安装边界方面，支架整体占用的纵向空间远小于常规横向延长臂，当安装面处于狭窄缝隙、贴靠车体外壳或者试验台立面时，纵向排布的结构可以让相机镜头沿支架延伸方向正对拍摄目标，不需要额外增加增高垫块或者偏心转接件。铰接端的通孔适配常用的M5规格锁紧件，孔位周边做了局部加厚，承受锁紧预紧力时不会出现孔口压溃。插片端的总厚度、卡槽间距完全贴合通用运动相机的安装标准，不需要二次修磨就能直接和相机原厂底座配合，装配后相机的定位基准和支架铰接孔的同轴度偏差控制在很小范围内，拍摄画面不会因为安装偏心出现不必要的视角偏移。

　　在动态测试工况下，这类支架可以把相机从原本的横向挂载姿态转为垂直纵向布置，既能够贴靠安装立面节省外部空间，也能让镜头轴线对准车辆行进方向、器械运动平面，采集到无遮挡的测试画面，结构上所有承力部位都做了等强度优化，兼顾轻量化和抗冲击能力，适配户外复杂工况下的长期挂载使用。
