125直径固定式重载工业脚轮结构

　　该固定式脚轮主要面向车间转运设备、工装台车、仓储货架、轻型物流小车以及固定式支撑工位的行走需求，轮体直径取125mm规格，属于中等承载区间常用尺寸。实际产线布置时，这类轮子常与同规格转向脚轮搭配使用：两个固定轮布置在设备推送方向后侧，两个万向轮布置在前侧，既可以保证长距离直线推行时的轨迹稳定性，又能在工位转弯、对位时保留足够转向灵活性；若四个位置全部采用万向轮，重载状态下小车容易出现跑偏、蛇形摆动，推行人员需要持续修正方向，在地面接缝、坡度或油污区域还可能出现轮组意外摆转。

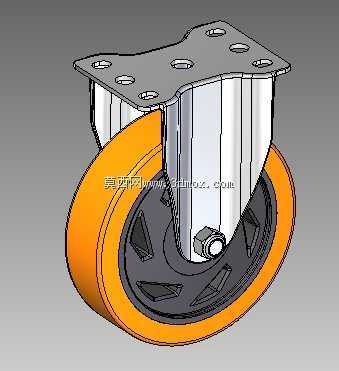

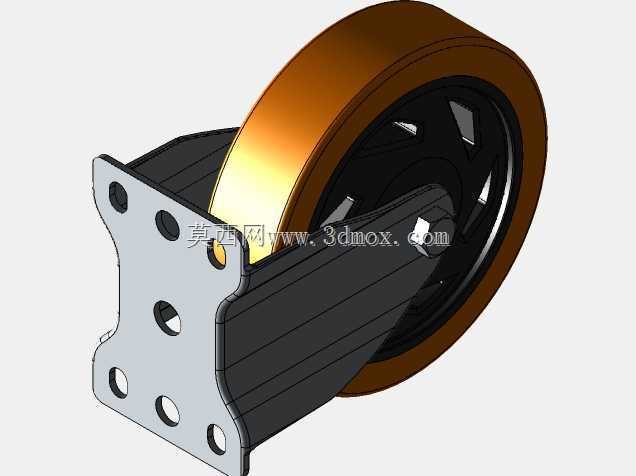

　　模型顶部为平板式安装法兰，板面上预留多个安装孔位，孔位分布兼顾不同设备底架的横梁间距，安装时可通过螺栓直接固定在设备框架底部，不需要额外焊接转接座。法兰板下方通过折弯成型的刚性支架包覆轮体上部，支架两侧向下延伸形成轮轴支撑臂，轮轴横穿支架与轮毂中心，轴端采用紧固件锁止，避免长期受冲击后轴件窜动。支架轮廓在轮体上方形成半包围防护，一方面可以阻挡地面杂物、铁屑、包装带卷入轮轴间隙，另一方面在设备经过门槛、轨道接缝时，支架前缘可先接触障碍，避免轮面直接硬撞造成脱轮或支架变形。

　　轮体采用外圈橙色弹性轮面与深色轮毂组合结构，轮面宽度较大，接地面积相比窄边金属轮明显增加，能够降低单位面积接地压强，在环氧地坪、油漆地面、PVC车间地面上推行时不易压出痕迹，同时弹性轮面可吸收小颗粒杂物带来的振动，降低台车转运精密工件时的颠簸。轮毂内部设置加强筋结构，从中心轴孔向外辐射布置，既减少整体材料用量，又保证轮体承受径向载荷时的抗变形能力；轮面与轮毂结合处做台阶包覆，轮面受压弯曲时不会与轮毂脱开。固定脚轮本身不设置回转轴承，支架与顶部安装板为刚性连接，承载路径直接从设备底架经法兰、支架侧板传递到轮轴，再由轮毂分散到整个轮面，传力环节少，长期重载下松动点更少，维护时主要检查轮面磨损、轴端紧固状态以及轮面缠绕杂物即可。

　　选型布置时需要先确认设备底部安装空间：轮径125mm决定了设备底架离地高度，支架上部法兰要与底架下表面完全贴合，若底架为型材焊接结构，需保证安装区域平面度，避免法兰单点受力造成螺栓拉裂；安装孔位要与底架预设孔对齐，不建议在现场随意扩孔，否则会削弱法兰板截面强度。地面条件同样影响使用效果，该轮面适合平整室内地面，若现场存在大量焊渣、尖锐金属切屑，需要定期清理轮面，防止硬物嵌入后割伤轮面；推行速度不宜超过人工步行速度，高速冲击会让轮轴与支架铰接位置承受额外动载。三维建模时可先按轮径、轮宽、安装孔分布建立装配骨架，再分别拆分法兰板、折弯支架、轮轴、轮毂、弹性轮面等零件，保证各零件干涉间隙符合实际装配关系，尤其要留出轮面与支架内侧的转动间隙，避免模型中出现轮体摩擦支架的问题。
