笛卡尔龙门架构桌面级熔融沉积成型打印机

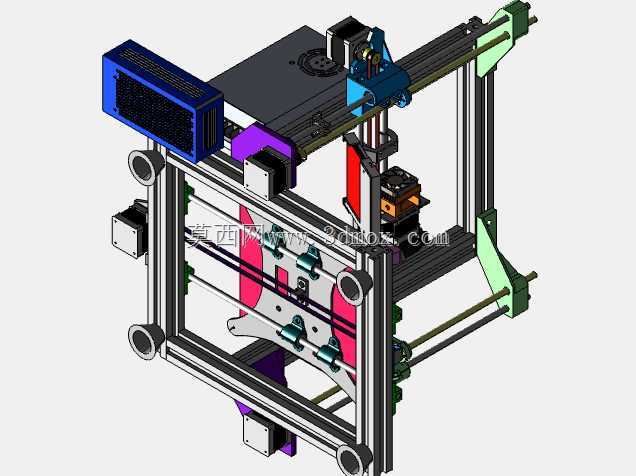

　　这套桌面级增材制造设备采用经典笛卡尔坐标系龙门运动方案，整体框架以标准铝型材搭建，兼顾装配便捷性与后期改装扩展空间，在创客工坊、高校实验室、小型产品研发部门的快速打样场景中适配性极强。设备Z轴采用双侧光轴导向搭配丝杆传动的布局，两根竖直光轴分别布置在成型腔体左右两侧，丝杆居中传递升降动力，热床平台通过四角锁紧件固定在Z轴滑座上，运动过程中平台平面度受单侧载荷偏移的影响更小，大尺寸模型逐层堆叠时不易出现层纹错位。X轴运动组件挂载在Y轴横梁上，挤出头总成通过快装滑块与X轴同步带连接，送丝机构采用近端挤出设计，耗材从机架侧方料架送入挤出齿轮，柔性耗材进料时的阻力损失更低，打印TPU等软质材料时断丝、堵头的概率明显下降。

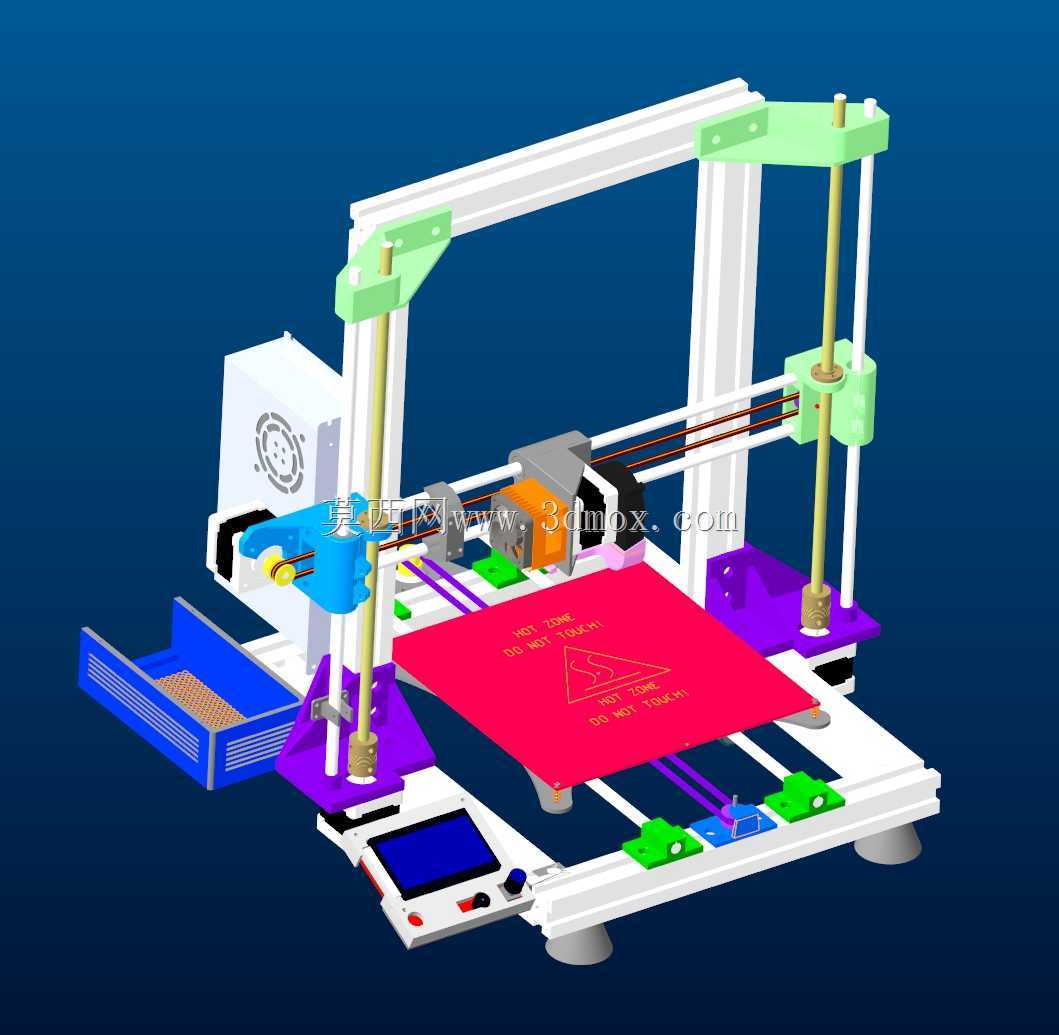

　　Y轴传动采用前后布置的光轴导轨配合同步带，横梁整体沿Y向往复运动，传动带张紧轮设置在型材端部，日常维护时无需拆解主体框架即可调整皮带预紧力。成型平台为红色 heated bed 热床结构，表面覆盖柔性贴膜，PLA、ABS等常见耗材首层附着能力稳定，打印完成后冷却即可轻松取下工件，平台调平采用手动旋钮配合弹簧补偿结构，四个调平点分布在热床四角，操作人员可通过纸片拖拽阻力快速校准喷嘴与平台间距。机架左下角布置独立控制盒，盒体侧面开设散热格栅，内置主控板与电源模块，前方倾斜安装触控显示屏与操作旋钮，设备调参、启停、温度监控都可在本地完成，无需全程连接上位机。机架左侧延伸出蓝色耗材收纳托架，可放置料盘与常用拆装工具，

　　减少桌面零散物件占用空间。整机运动边界由型材框架直接限定，X轴有效行程覆盖热床左右全域，Y轴行程预留喷嘴边缘避让距离，Z轴最大升降高度对应框架竖直光轴的有效长度，安装时仅需在设备四周预留十公分左右的散热与操作空间，工作台面承重满足整机自重加成型工件载荷即可。框架连接部位采用角件与内置螺母锁紧，没有复杂焊接结构，零件加工公差累积可通过装配环节微调，对小批量自制设备的落地十分友好。挤出头末端集成加热块与散热风扇，喉管部位设置散热翅片，耗材在熔融段上方提前冷却，避免长段软化造成送丝打滑。喷嘴周边加装环形导流风罩，冷却风定向吹向刚挤出的耗材层，悬垂结构打印时层间冷却速度均匀，桥接成型质量更稳定。设备底部四个角安装可调减震脚垫，

　　可抵消高速往复运动带来的轻微振动，同时适配不完全平整的工作台面。从结构设计角度看，这套方案把运动解耦思路落实得很清晰：Z轴只承担平台升降的低速大载荷动作，X、Y轴负责挤出头的高速平面运动，各轴负载分配合理，惯量匹配更容易调校。框架型材的槽道同时充当走线通道，电机线、加热线、传感器线束可沿型材内腔收纳，既避免运动过程中线缆拖拽干涉，也让整机外观更整洁。料架位置经过重心优化，耗材卷放置在机架侧下方，不会抬高整机重心，高速打印时设备晃动量更小。热床下方预留线束拖链安装位，平台升降过程中加热线缆随动弯折，长期使用不易出现线材折断。该设备可直接用于手办模型制作、工装夹具快速验证、教学演示增材制造原理、非标零件小批量试制等场景，结构模块化程度高，后续更换更大流量喷嘴、加装自动调平传感器、扩展封闭保温舱都有充足的安装空间，不需要对主体框架做破坏性改动。各运动轴的限位开关布置在行程端点，回零动作路径固定，上电后可快速建立坐标系，操作逻辑符合常规桌面3D打印设备的使用习惯，维护人员只需掌握基础机械装配知识即可完成日常检修与易损件更换。
