羽量级飞轮翻转格斗机器人结构

　　该结构面向小型竞技机器人对抗场景，核心用途是在有限重量等级内，通过高速飞轮储存动能，并在接触瞬间把旋转能量转化为整机翻转、撬抬和冲击动作。与单纯依靠推铲挤撞的机型相比，飞轮翻转类机器人更强调能量蓄积、释放时机和姿态恢复，因此整机布局不能只追求外观紧凑，还要兼顾质心位置、武器轴系刚度、底盘接地稳定性以及维修拆装效率。

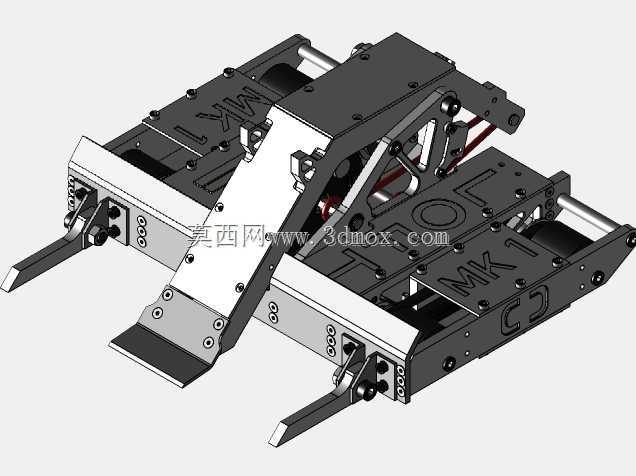

　　底盘主体采用薄板金属折弯与螺接组合思路，大部分承载件围绕10毫米左右铝板加工形成。上层武器支架并不是简单立板，而是由两侧三角形支撑、横向连接块和顶部限位结构共同构成框架，使飞轮轴在承受冲击载荷时能够获得较宽的支撑跨距。这样的布置可以减少武器高速旋转时轴端偏摆，也能避免飞轮在撞击后因支架开口变形而蹭碰外壳。对于羽量级机型，材料厚度不可能无限增加，因此结构设计重点放在折边、加强筋、三角支撑和多点固定上，通过形状刚度弥补板厚限制。

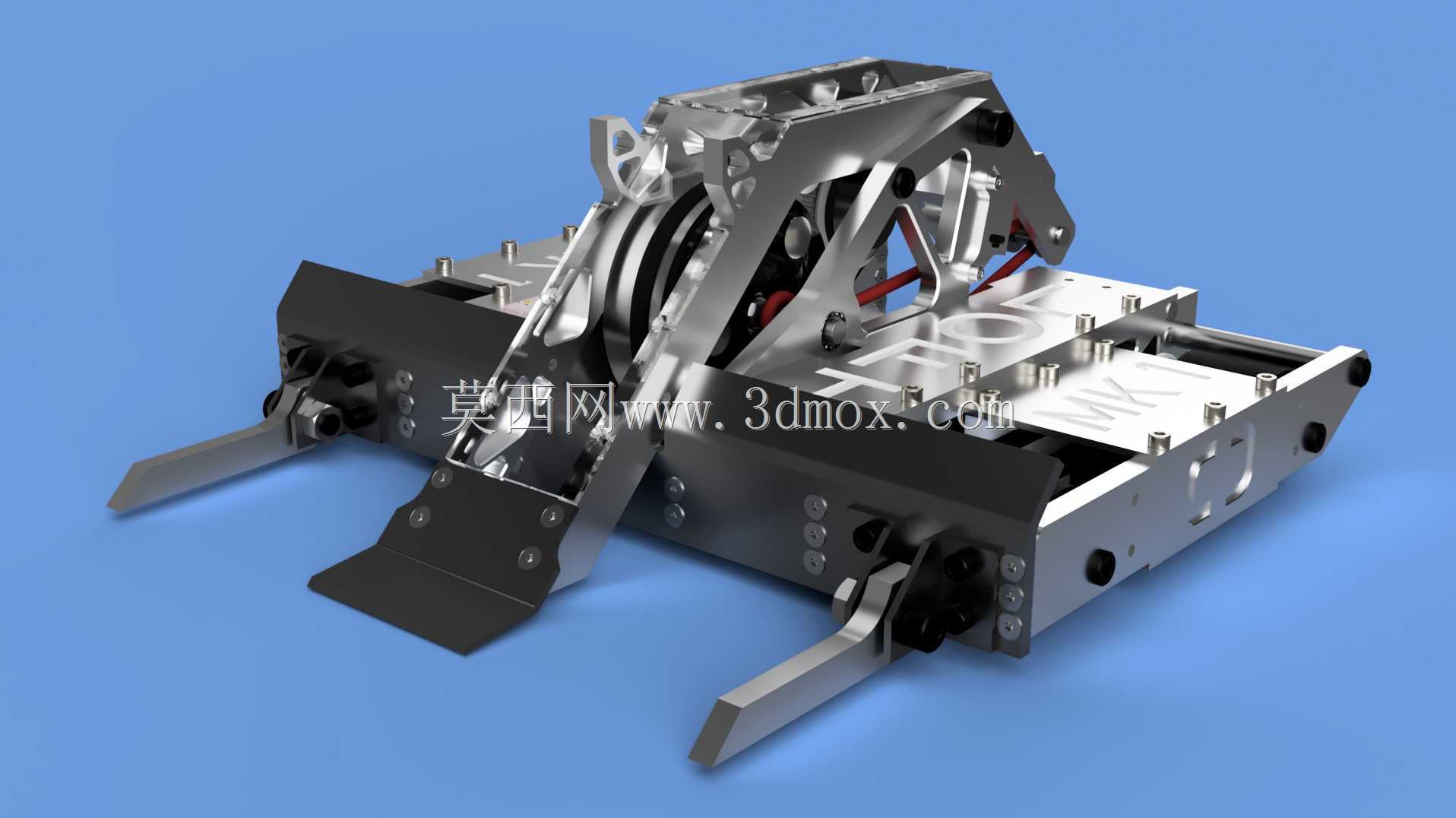

　　飞轮翻转机构位于整机中前部，旋转件藏在两侧支架之间，外侧保留安全间隙。武器工作时，飞轮持续旋转积累能量，执行机构在贴近对手或场地边缘时触发翻转动作，使机器人借助反作用力抬起自身或撬动对方。前部下伸的铲板和两侧斜向支撑臂承担接触导向任务：铲板用于插入对方底部或贴地滑行，侧臂则在偏置碰撞时限制滑脱，让冲击点更靠近整机受力轴线。前部构件均采用可更换思路，磨损后不必拆卸主体机架，适合竞技现场快速维护。

　　外形边界方面，整机呈低重心扁平布局，底盘宽度明显大于武器支架高度，目的是在飞轮突然释放能量时降低侧翻风险。前端铲板略低于主底盘，形成插入斜面；后端布置驱动轮和电子元件容纳区，使电池、调速器等质量尽量靠近底盘中心。武器最高点位于中部支架区域，外围没有多余装饰件，所有突出结构都服务于接触、防护或安装。安装边界上，轮系、电机、飞轮轴、执行件和电控模块之间需要保留走线空间与维护空间，尤其是飞轮周边不能出现线缆悬垂，螺栓头也不能进入旋转扫掠范围。

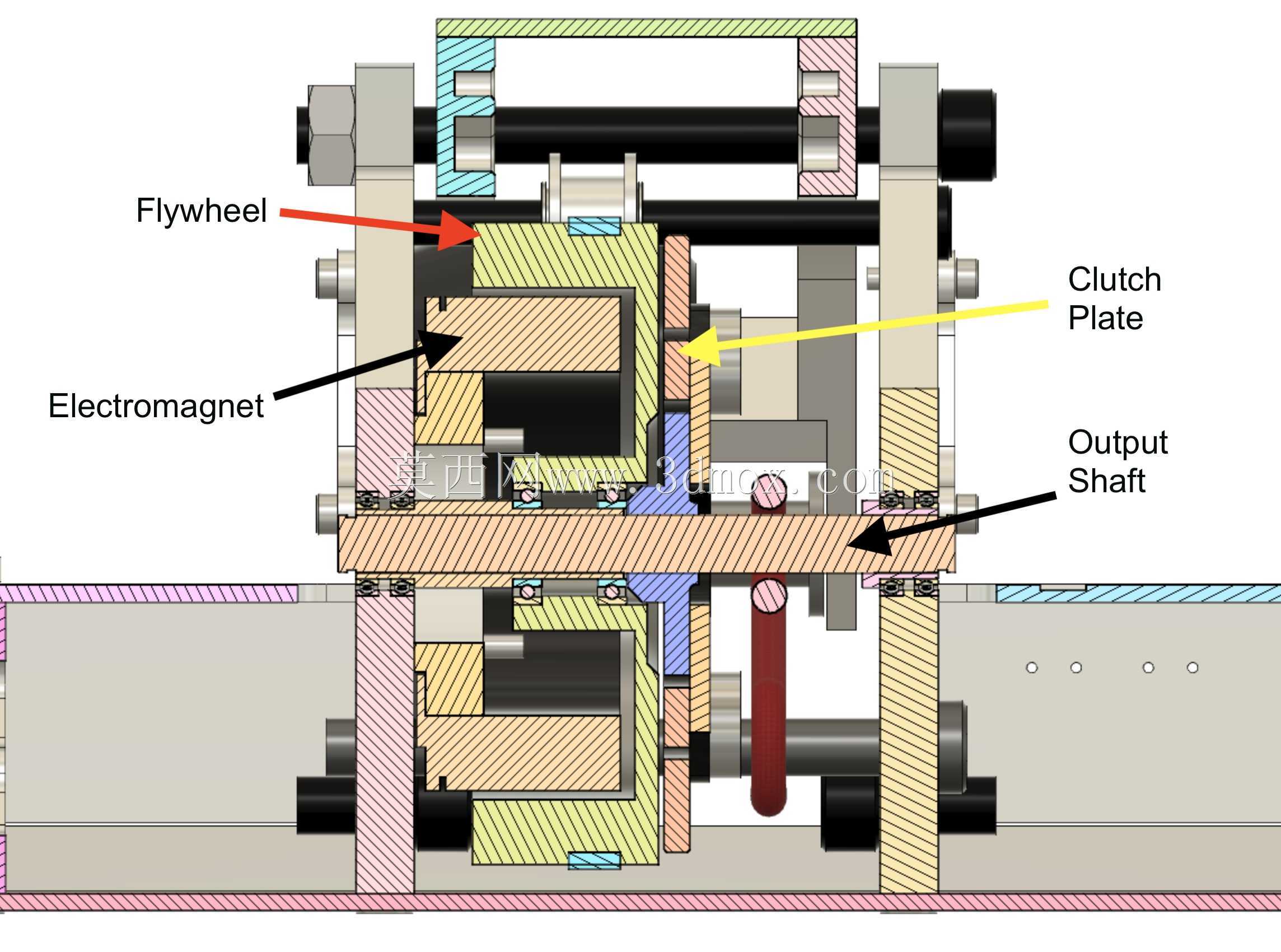

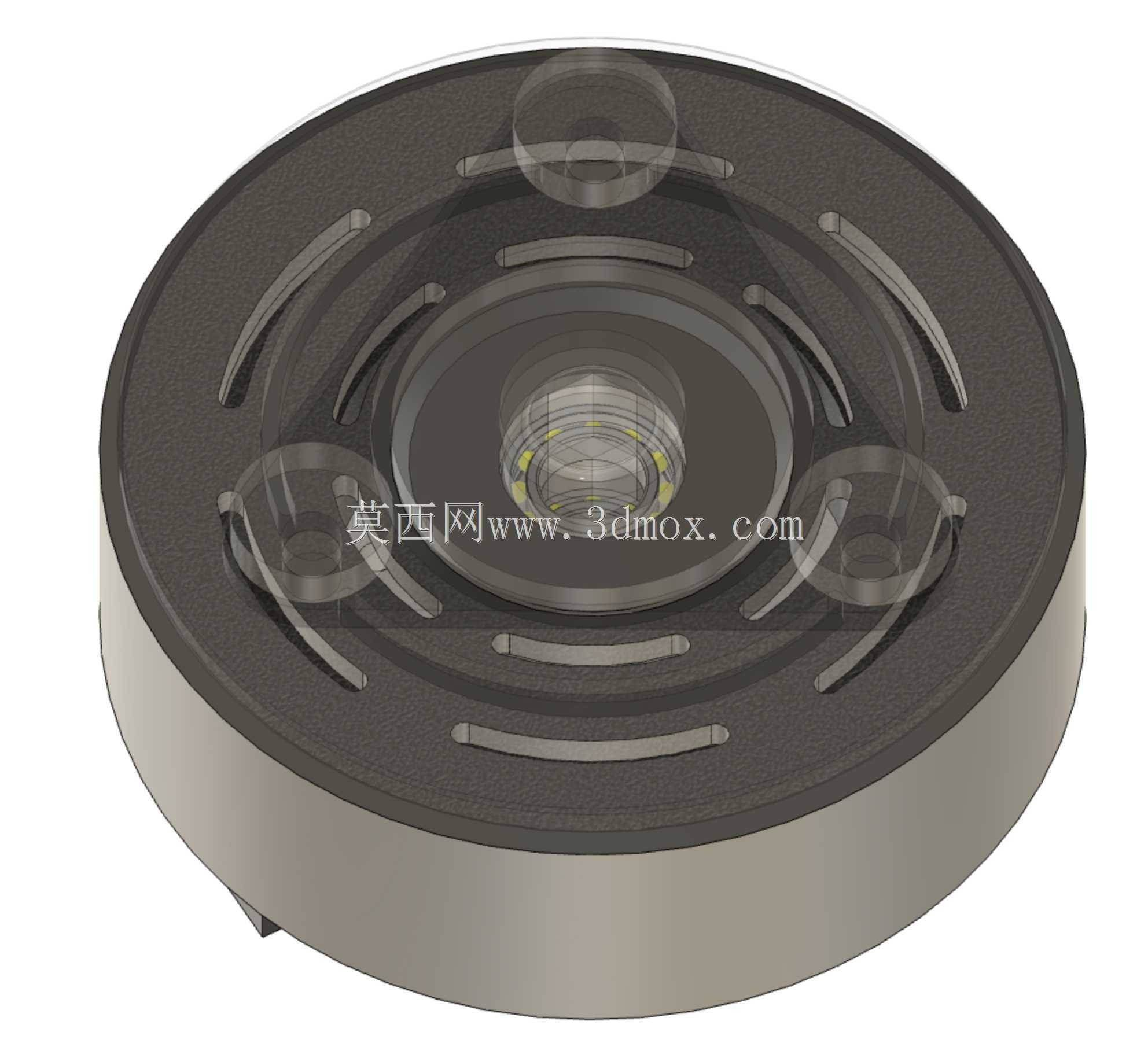

　　传动与支撑部分借鉴汽车交流离合器的紧凑布置思路，把轴系、摩擦传递和支架约束集中在较小区域内。工程建模时需要重点检查旋转件的径向包络、轴向固定、皮带或传动件张紧路径，以及撞击状态下支架螺栓的剪切方向。底盘侧板上的密集孔位既承担减重作用，也用于安装轮组、支撑件和外部护板；孔位不应随意布置在折弯边附近，避免削弱板件疲劳强度。

　　从实际对抗角度看，这类机器人的设计难点不在单个零件是否复杂，而在于能量机构与移动底盘之间的平衡。飞轮质量过大，会挤占装甲和驱动余量，整机转向也会迟钝；飞轮位置过高，蓄能虽充足却会造成姿态敏感。较合理的处理方式是让旋转质量靠近整机几何中心，武器支架向上提供防护，前端铲板低而宽，后轮驱动轴线略靠后，从而兼顾起步推力、撞击稳定性和翻转后的自复位能力。

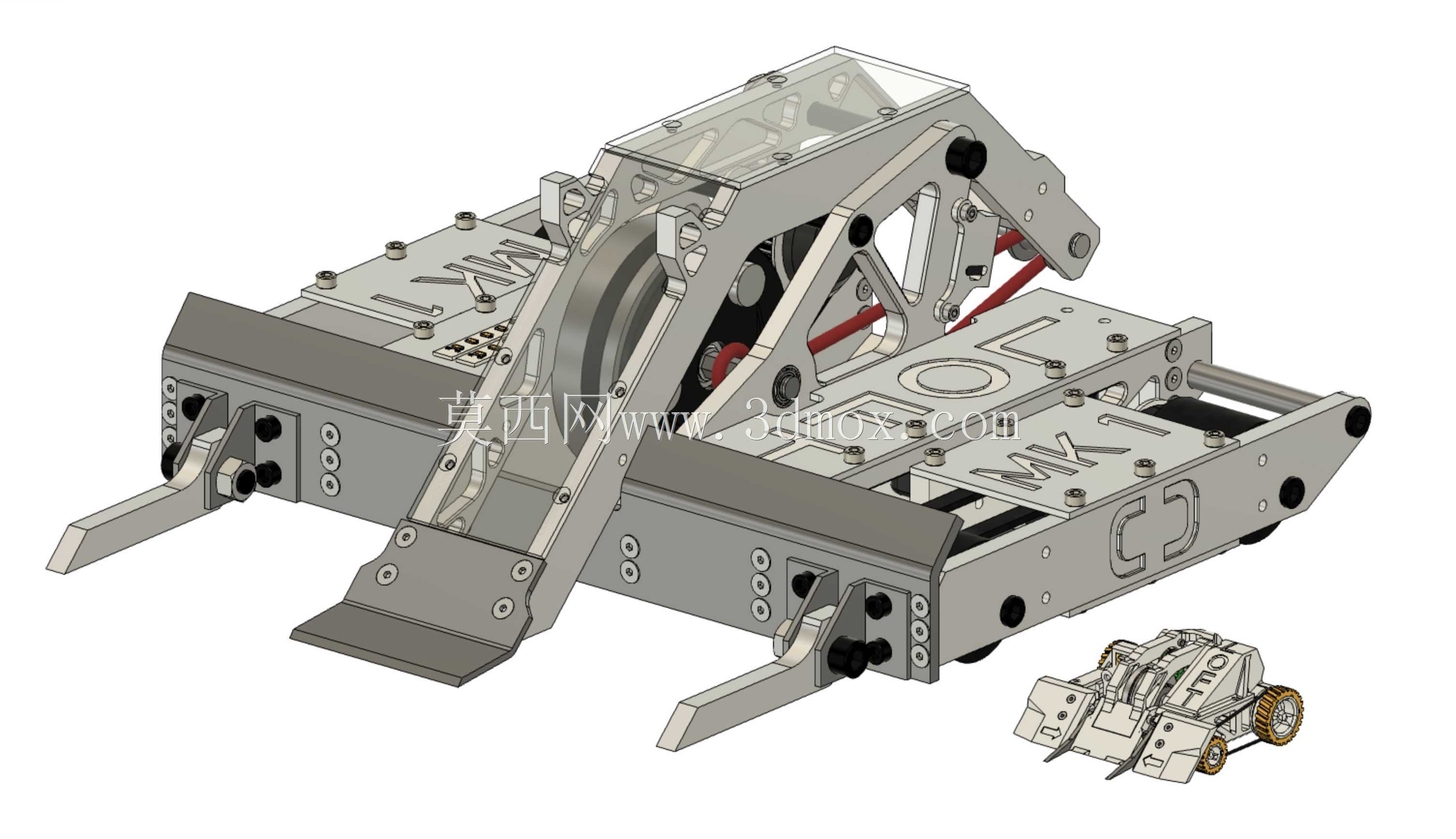

　　三维结构表达中，各部件均应保留明确装配关系：铝板主体通过折弯形成盒式承载，武器支架以双侧立板固定，铲板通过独立紧固件连接，轮组悬挂或固定座布置在底盘两侧，电控区域留出平整安装面。现场使用时，维修人员可先拆下外侧护板检查传动件，再松开前部紧固件更换铲板，不需要整体拆解飞轮系统。这种模块化处理使机器人在连续对抗中更易维护，也便于根据不同对手调整前铲角度、护板宽度和配重位置。

　　整机结构适合用于小型格斗机器人方案验证、飞轮武器布局研究、竞技机器人底盘教学以及轻量化机械系统装配分析。建模时应特别关注运动干涉：飞轮旋转包络与支架内表面保持均匀间隙，前铲抬升或受力变形后不能接触轮体，侧臂受侧向冲击后不能压入驱动轮。线缆则沿底盘低位固定，经过武器区时必须从支架外侧或线槽内通过，并预留减震弯折量。通过这些约束，结构既能体现飞轮翻转机器人的攻击性，也能保证高速运动和反复撞击下的装配可靠性。
