步进电机驱动转接扩展载板结构

　　这块扩展载板主要面向小型自动化设备、3D打印机运动控制、桌面数控平台、点胶与送料机构等场景，用来承接A4988或DRV8825一类步进电机驱动芯片模块。实际设备里，主控板往往只提供脉冲、方向、使能等控制信号，驱动模块需要独立完成功率级切换、电机绕组接线和供电分配，直接插装在主控板上时容易受空间、散热、线束方向和维护位置限制。转接扩展板的作用，就是把驱动模块的安装位置从控制板上分离出来，在控制柜、运动轴附近或设备背板上形成一个清晰的驱动接口节点。

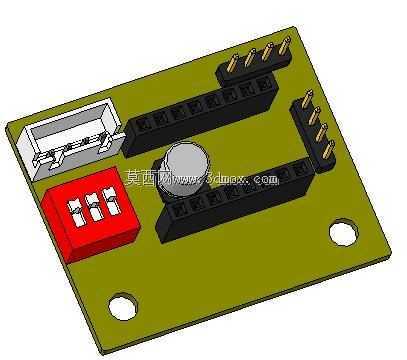

　　从板体外形看，载板采用矩形PCB结构，四角附近设置安装孔，便于通过铜柱、螺钉或绝缘支柱固定在钣金面板、型材框架或设备底板上。孔位边界决定了它在装配时不需要依赖驱动模块自身受力，板件可以独立承托接插件和外部线束。实际布置时，应让板体远离强电端子和高频开关电源，同时保留驱动芯片上方的散热空间；若设备内部存在步进电机频繁启停、高速细分运行或长时间锁紧工况，驱动模块表面温升会比较明显，载板周围不宜被线槽、扎带或其他板卡紧贴覆盖。

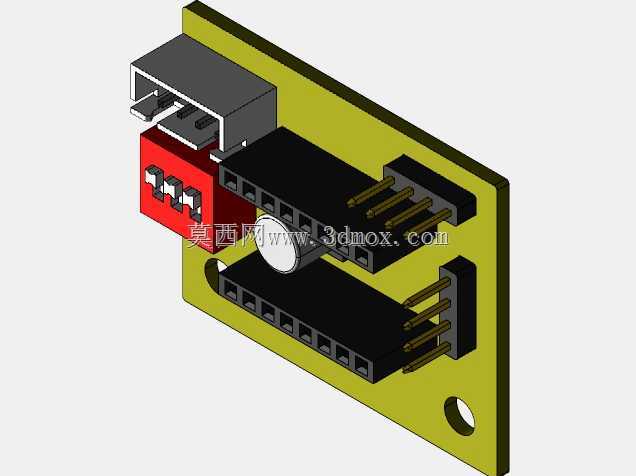

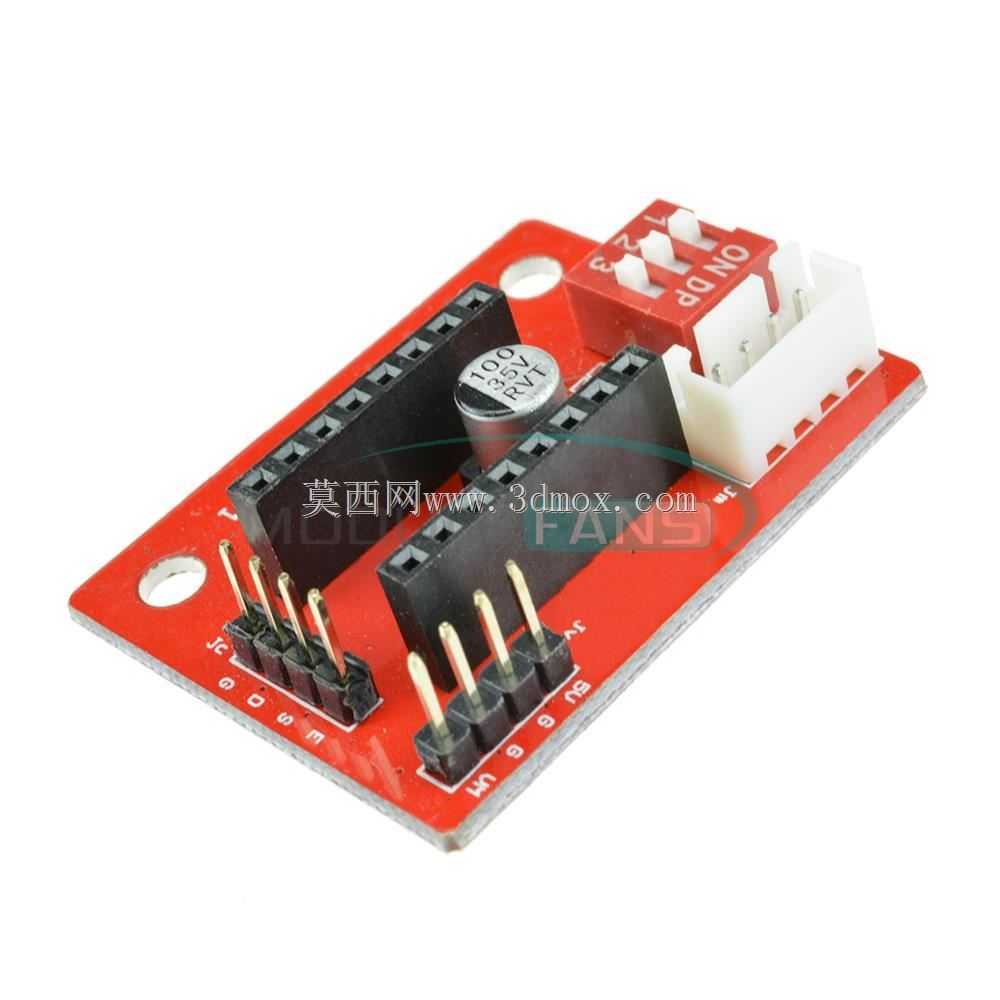

　　板上的黑色长插座用于插入A4988、DRV8825等标准封装驱动模块，插座针脚按逻辑侧与电机功率侧分区排布。逻辑端连接主控发出的STEP、DIR、EN等信号，功率端则对应电机两相绕组和电机电源。设计这类载板时，针座方向必须与驱动模块丝印和引脚定义严格一致，一旦方向反接，轻则电机不动作，重则造成驱动芯片或主控端口损坏。模型中保留了双排插座的高度和占位，能够在整机三维布局阶段检查驱动模块插入后是否与外壳、线槽、散热片发生干涉。

　　板边设置的多组排针用于外部信号和电源接入，针座朝向经过布置后，适合采用杜邦线、端子线或预制线束连接。红色拨码开关区域用于细分设置，工程调试时可通过不同拨码组合调整步进电机的微步分辨率，从而在低速平稳性、噪声和最高脉冲频率之间取得平衡。对于送料轴、升降轴、XY运动平台这类负载差异较大的机构，细分参数往往不是固定值，载板把拨码开关放在容易操作的位置，可以减少拆壳和拔板次数。

　　白色接口区域对应外部电源或控制信号接入，模型中以插接壳体形式表现，能够反映插头插入后的占用空间。选型和结构复核时，不能只看PCB本体轮廓，还要把插头尾部导线弯曲半径、手插拔空间、线束出线方向一起纳入检查。若该板安装在设备深处，插头应朝向维护人员可操作的一侧；若靠近运动部件，则需要预留绑扎固定点，避免设备振动使接插件松动。

　　板中央圆形元件位置体现了板级器件的高度约束，虽然在整机结构中它不属于大型机械件，但在堆叠安装时会影响上盖板、散热风道和相邻板卡间距。三维建模时将这类元件按实际高度建出，比单纯绘制二维PCB轮廓更有价值，因为驱动扩展板常见问题并不是板件本身无法放入，而是插头、拨码开关、排针和电容等高器件在封闭腔体内互相干涉。

　　使用该载板后，设备电气结构可以按“主控—驱动转接—电机”三段划分。主控板负责运动规划和信号输出，扩展板负责驱动模块承载、供电汇聚和电机接口转换，电机侧线束则可以在靠近轴系的位置完成连接。这样做有利于缩短功率线长度，降低脉冲信号与电机线长距离并行带来的干扰，也方便在调试台架上单独更换驱动模块。对于多轴设备，还可以把多块载板按轴号分布在安装板上，每块板对应一个电机，维护时按轴排查故障，接线识别更直观。

　　结构设计上，载板边缘应与金属框架保持绝缘距离，安装孔处建议使用绝缘垫圈或非金属支撑柱。板件固定后不能让排针承受线束拉力，电机线和电源线应在板外设置线夹或扎线点。散热方面，A4988和DRV8825在电流设定较高时都需要散热片，必要时还应配合柜内风扇形成横向气流；三维布局时要保证散热片上方不被遮挡，侧面留出空气流通通道。

　　整体来看，该模型适合在运动控制设备的电气装调布局中使用，重点不是表达复杂机械传动，而是准确呈现驱动转接板的安装边界、接口朝向、元件高度和维护空间。把这些细节纳入整机模型后，可以在加工钣金、裁切线束和装配电控柜之前发现插接干涉、散热不足和维护位置不合理等问题，从而减少样机阶段反复改板和改线的工作量。
