16x2字符型并行液晶显示模组结构

　　在嵌入式控制、小型工业终端、教学实验设备这类场景里，字符型液晶是成本与实用性平衡度极高的人机交互载体，这款16x2规格的并行液晶模组，就是针对这类场景做的标准化结构设计。做结构选型的时候，首先要卡安装边界，这款模组的PCB板两侧预留了对称的安装固定耳，耳上开有标准通孔，安装时不需要额外做转接支架，直接通过螺丝就能固定在设备面板的预设安装位上，面板开窗尺寸要匹配显示区域的外轮廓，避免漏光或者遮挡显示内容。从功能特性来看，它支持2行、每行16个ASCII字符的显示输出，采用并行接口与主控板通讯，相比串行接口的同规格屏，并行传输的响应速度更快，在需要快速刷新状态字符、参数数值的场景下，不会出现显示拖滞的问题，

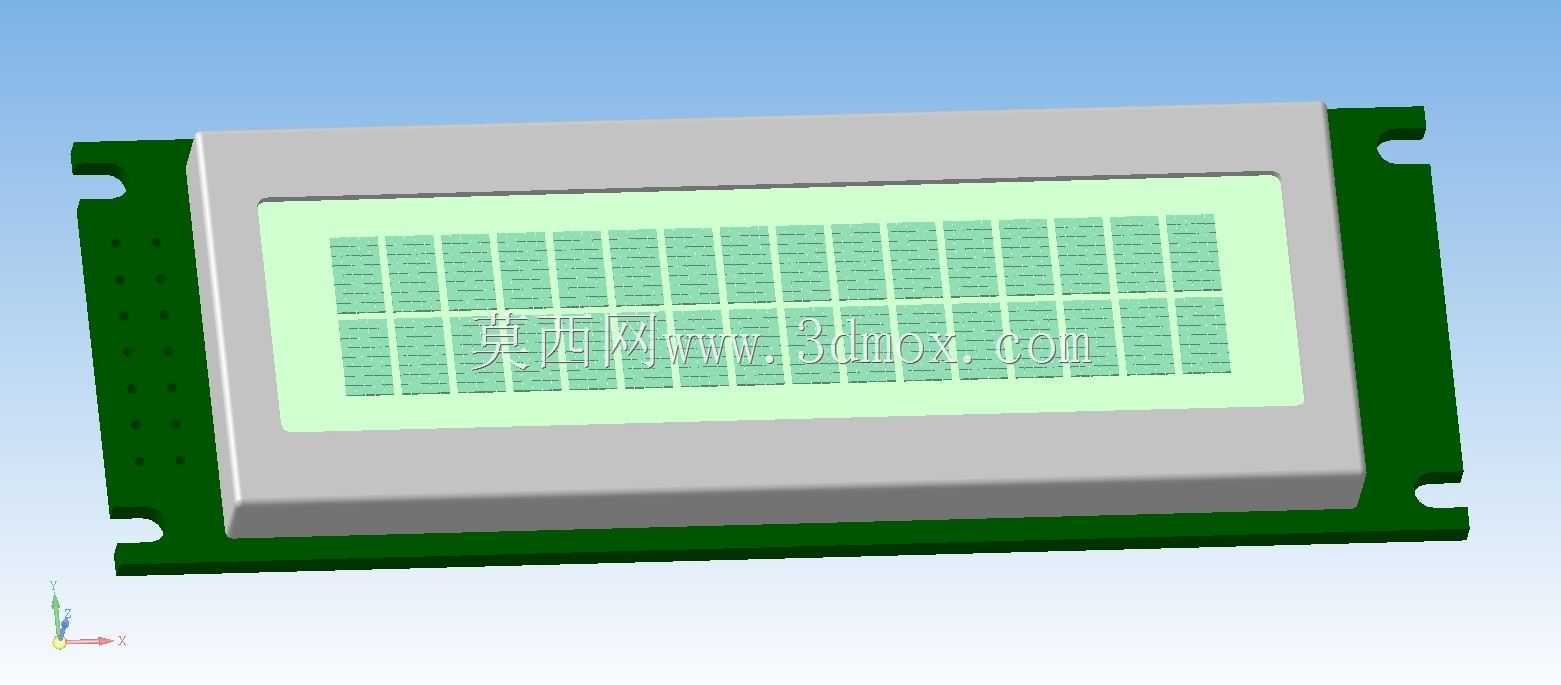

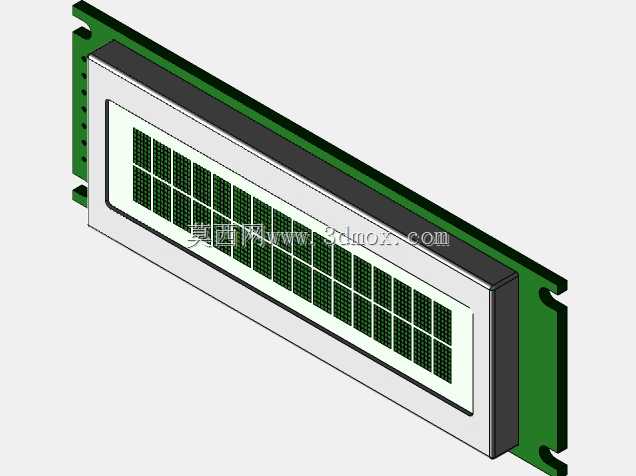

　　屏体的显示区域做了淡绿色背光基底，字符显示对比度高，在普通室内光照环境下不需要额外补光就能清晰读取内容，金属屏蔽框包裹住液晶玻璃的侧边，既可以阻挡外界杂散电磁信号对显示驱动的干扰，也能在装配时避免玻璃边缘受力碎裂。设计思路上，整个模组采用分层堆叠结构，最底层是绿色FR4材质的PCB基板，上面集成了显示驱动芯片、背光供电电路、接口排针焊位，中间层是液晶玻璃与背光导光组件，最外层是灰色的塑料固定中框，把玻璃层压紧在PCB上，同时中框的凸起边缘刚好卡在面板开窗的内侧，起到装配定位的作用。实际做设备结构适配的时候，要注意模组背部的元件高度，预留足够的走线空间，并行接口的排针位置在PCB的单侧，布线时可以直接将排线顺着设备壳体的走线槽引出，

　　不会和其他内部元件产生干涉。这类显示模组不需要复杂的图形显示驱动，只需要通过主控发送对应的字符编码就能完成内容输出，对于只需要显示运行状态、参数数值、简单提示信息的小型设备来说，既能满足交互需求，又能控制整体的硬件成本与结构占用空间，在小型温控器、简易PLC终端、学生电子实验装置、小型检测设备的操作面板上应用十分广泛。装配过程中要注意，固定螺丝的锁紧扭矩不能过大，避免PCB板变形拉扯液晶玻璃导致显示缺划，同时屏面要避免与硬质物体直接摩擦，防止偏光片刮花影响显示效果。
