FRC赛事四级级联升降电梯机械结构

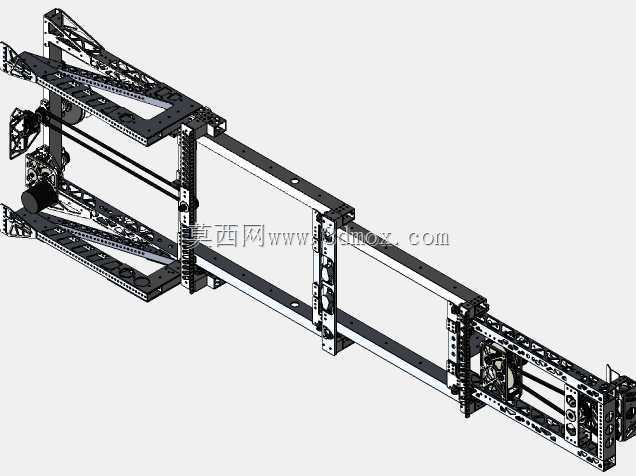

　　这套级联升降结构面向竞技机器人的垂直取放任务，整体采用多层框架嵌套伸缩方案，能够在有限底盘占用空间内实现较大的竖直行程。结构主体由冲孔铝型材、钣金支架、三角加强肋、导轨配合面和底部传动组件构成，外侧框架承担安装基准与侧向支撑，内侧多级框架沿约束方向逐级展开，适合需要把执行末端快速抬升到不同高度的赛场工况。

　　从实际用途看，该机构并不等同于建筑载人电梯，而是机器人上的升降桅杆系统。它可搭载夹爪、吸盘、托叉或滚道模块，用于拾取、举升、放置不同高度的目标物，也可在自动阶段完成高位投放、低位回收和跨层转运。级联布置的优势在于收缩状态下整机高度较低，便于通过低矮门框、满足运输和起始区尺寸限制；展开后又能获得远超固定框架的可达高度，兼顾通过性与作业范围。

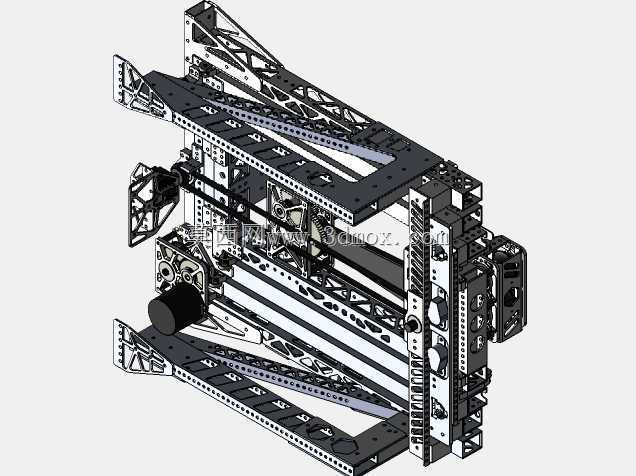

　　结构设计上，外侧两片立式桁架采用密集开孔与斜向肋板组合，孔位既承担减重作用，也为传感器、限位块、滑轮、张紧座和外装附件提供可调安装位置。框架转角处通过折弯钣金件和角撑形成封闭传力路径，避免单侧受载时出现明显张口变形。中间升降段与固定段之间保留明确的滑动或滚动导向边界，侧向间隙需要在装配时控制，过紧会增加摩擦阻力，过松则会在加速、急停和碰撞时产生晃动。

　　底部区域集中布置驱动、轮系、张紧和支撑部件，能够把电机输出转化为各级框架的同步升降运动。若采用绳轮或带轮级联方案，固定段、一级动段和二级动段之间的绳端固定点、换向轮位置以及张紧调节量必须在三维环境中逐段核对，防止伸缩过程中绳索相互干涉或脱离轮槽。若采用齿条、链轮或连杆组合，则应重点检查传动件在全行程中的啮合包角、端部退刀空间以及紧固件与运动件的安全距离。

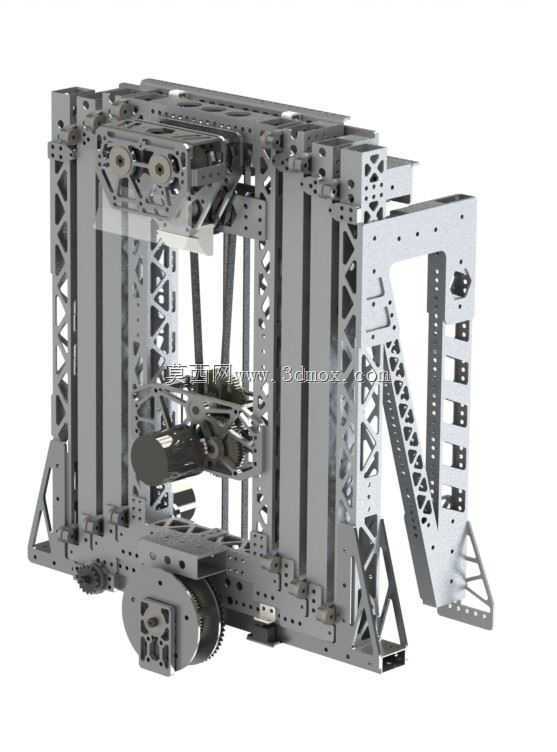

　　外形边界方面，模型呈现出宽底、高桅、侧向伸出的布局特征。底部框架为整机提供稳定支撑，宽度方向需要容纳驱动轮、从动轮、传动件和电池控制元件；竖直方向在收缩时应满足机器人起始高度限制，伸展时顶端负载会产生较大倾覆力矩，因此底盘配重、轮距和升降架中心线需要联合校核。右侧倾斜支架与外伸构件提示该结构并非单纯垂直立柱，而是与取放执行机构形成协同空间，安装时要确认伸出件在最低位、中间位和最高位均不与底盘、护栏或其他机构发生碰撞。

　　建模过程中应保留型材截面、孔阵列、钣金折弯线、轮系轴线和装配配合关系，这样才能直接服务于加工下料与样机装配。对于受力较大的吊点、滑轮支座和末端安装板，需要结合举升载荷做局部加强；对于高速往复运动的导向件，则应关注耐磨材料选择、润滑维护和更换便利性。整体结构强调轻量化、可装配性和快速维修性，孔位标准化程度较高，便于在调试阶段调整传动路径、限位位置和末端执行器姿态。
