可调角度超声波测距传感器防护外壳

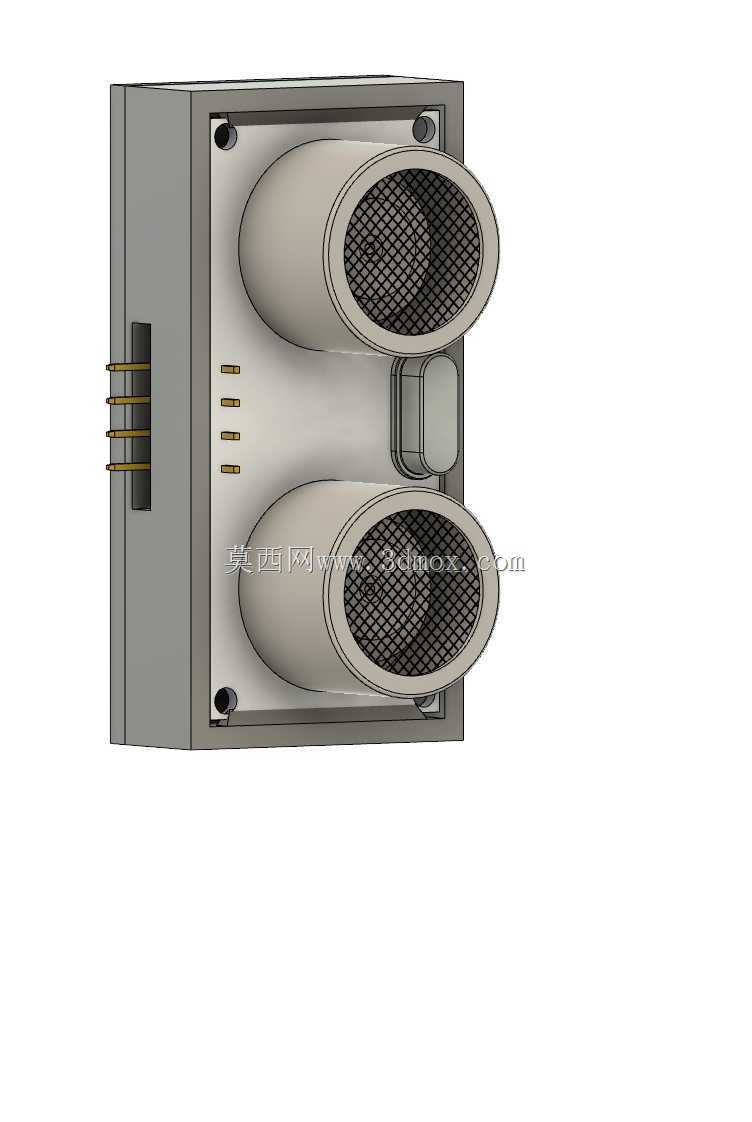

　　该结构件面向嵌入式测距、移动机器人避障、小型自动化设备状态检测等场景，解决常规超声波模块直接裸露安装时探头易磕碰、接线端子易受拉扯、探测朝向难以随安装面调整的问题。整体由探头承载座、万向球铰调节段、法兰安装盘三部分组成，承载座预留双探头同轴安装孔位，孔位间距匹配HC-SR04类超声波模块的两个收发探头中心距，孔内壁做限位台阶，探头装入后端面贴合台阶面，避免探头过度伸入壳体内部遮挡收发振膜；承载座背部开设矩形走线槽，槽内预留四个插针避让位，模块电路板可直接嵌入槽内，插针从槽侧开口引出，接线后线材可沿槽壁排布，减少外部拉扯直接作用在模块焊盘上的应力。

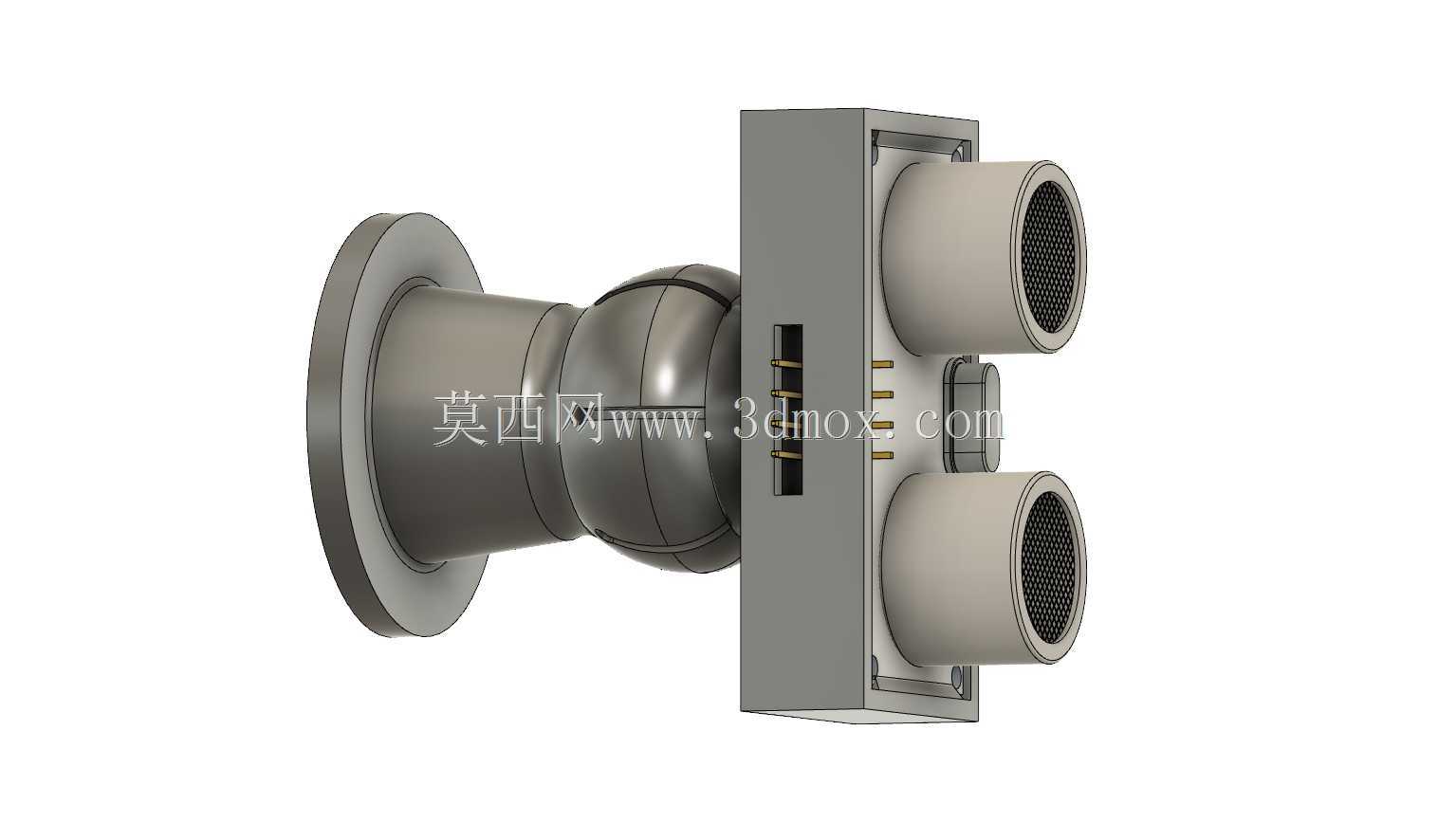

　　球铰段位于承载座与安装盘之间，球头与球窝采用小间隙配合，调整时可绕球心在正负三十度范围内俯仰、偏转，调整到位后依靠球铰接触面的预紧摩擦力保持朝向，无需额外锁紧紧固件，在小型教学机器人、桌面巡检装置这类振动幅度较小的设备上，可长期维持探测角度不发生偏移；球颈位置做缩颈处理，避免角度摆动时球颈与承载座、安装盘发生运动干涉，极限摆角下球颈与两侧零件仍保留1毫米以上安全间隙。

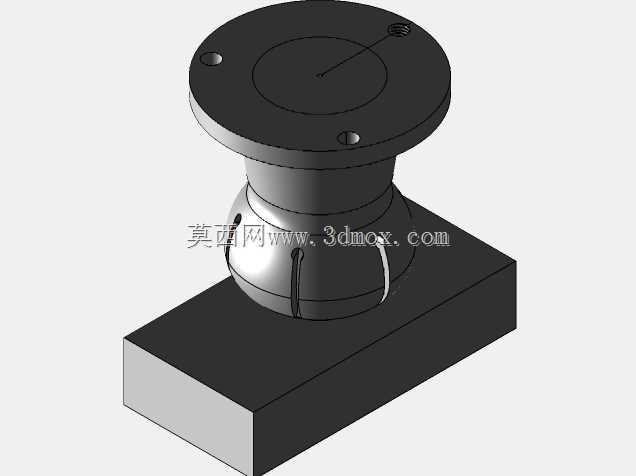

　　前端法兰盘为圆形沉台结构，盘体厚度均匀，盘面均布三个安装通孔，可配合M3自攻螺丝或铜螺柱固定在设备壳体壁面、亚克力支架或者铝型材端面上；法兰盘背面与安装接触面贴合，沉台结构可让螺丝头完全沉入盘面以下，不会突出干涉球铰的摆动空间。整体外壳的安装边界控制紧凑，法兰盘外径远小于常规传感器支架的安装尺寸，承载座宽度刚好覆盖双探头模块，不会额外占用设备内部的布线空间。

　　建模过程中优先保证装配可行性：探头安装孔的内径比探头外径大0.2毫米，既可以轻松压入探头，又能通过过盈配合或者点胶固定防止探头松脱；走线槽的宽度比模块电路板宽度大0.3毫米，电路板装入后不会出现卡滞，槽底预留0.5毫米的背胶粘贴空间，可直接用双面胶将电路板固定在壳体内。球铰的配合面做了圆角过渡，避免3D打印或者注塑加工时出现应力集中开裂，所有外露棱边均做R0.5毫米倒角，装配时不会划伤线材或者操作人员。

　　实际使用时，先将两个超声波探头从承载座内侧压入探头孔，使探头发声面与壳体前端面齐平，再将模块电路板嵌入背部走线槽，焊接好排针或者直接连接杜邦线，将线材从走线槽侧口引出后，把法兰盘贴紧设备预设安装位，穿入固定螺丝锁紧，之后手动拨动承载座调整球铰角度，让超声波收发面正对需要探测的障碍物方向，调整完成后即可上电进行测距调试。该外壳既可以用PLA、ABS材料通过FDM 3D打印快速制作原型，用于开源硬件项目、学生竞赛装置的快速验证，也可以直接开模采用ABS或者尼龙注塑量产，用于批量生产的小型服务机器人、自动泊车辅助演示装置、物料到位检测工位，在不改动原有超声波模块电路的前提下，为模块提供机械防护，同时增加角度调节能力，省去了额外设计定制传感器支架的工作量，适配多种不同安装斜面、曲面的设备布局，避免因为安装面不垂直导致超声波波束偏离探测区域，出现测距数据跳变、漏检障碍物的问题。壳体两侧的探头孔周围做了环形凸边，轻微碰撞时凸边先接触障碍物，保护探头振膜不会直接受到冲击，背部走线槽的侧壁高度超过模块电路板表面，线材晃动时不会直接摩擦电路板上的焊点，降低长期使用后焊点脱焊的风险。
