起重导向用单槽钢制滑轮结构设计

　　在车间天车、小型龙门吊、建筑卷扬牵引、索道导向以及物料搬运工位里，滑轮是承担钢丝绳转向与载荷传递的基础受力件，看似结构简单，却直接关系到绳索寿命、运行平稳性和整套起升机构的安全冗余。这套滑轮的建模思路没有追求花哨造型，而是围绕钢丝绳缠绕轨迹、轮槽接触应力、轮毂支承强度和现场安装互换性展开，先从轮缘绳槽入手确定工作轮廓，再向轮毂、腹板和轴孔逐步过渡，把受力路径和加工可行性放在同一套三维结构里校核。轮体采用单槽布局，绳槽截面做成与常用圆股钢丝绳匹配的弧形凹槽，槽底圆弧半径略大于钢丝绳公称半径，槽壁两侧留出合理张开角度，避免绳索在偏摆进出时出现硬棱切割。实际牵引过程中钢丝绳不会始终保持在同一平面，起吊点晃动、卷筒排绳偏差、

　　车架轻微变形都会让绳股产生轴向窜动，圆滑过渡的槽口能把侧向挤压分散到更大接触面积上，减少局部压痕和断丝风险。轮缘外侧保留加厚环带，既约束绳索防止脱槽，也为高速收放时的摩擦磨损预留修磨余量。腹板采用从轮毂向轮缘平缓延展的盘式结构，没有突兀的直角转折，载荷从绳槽接触区经轮缘环向传递，再通过连续锥面腹板汇聚到中心轮毂，应力流顺畅，不会在厚薄突变位置形成疲劳裂纹源。中心轮毂做出轴向凸起的轴座，轴孔长度大于轮体腹板厚度，配装衬套或滚动轴承时可以获得足够支承跨距，降低轮体转动时的倾覆力矩。轮毂端面预留轴向定位台阶，安装时轴承内圈靠轴肩固定、外圈嵌入轮毂座孔，端盖或卡簧即可完成轴向限位，拆装维护不需要复杂工装。针对不同使用场景，

　　这套结构可以在轴孔内配置铜套适配低速重载、润滑条件一般的工地卷扬，也可以换装深沟球轴承或圆锥滚子轴承，应对转速更高、径向载荷与少量侧向载荷并存的导向工位。轮体材料可选铸钢或焊接钢板加工，铸造成型适合批量生产，腹板壁厚均匀、残余应力低；钢板焊接则适合单件非标定制，下料后车削绳槽和轴孔即可交付。外形尺寸方面，轮径按照钢丝绳直径的倍率选取，保证绳索绕入绕出时的弯曲半径在允许范围内，过小的节圆直径会让绳股反复弯折产生疲劳，过大则会增加整机重量和安装空间。轮毂外径根据轴承外径和压装壁厚确定，轴向宽度兼顾轴承安装尺寸与机架侧板间距，轮缘总厚度由绳槽深度、两侧挡边厚度叠加得出，安装时需要核对轴孔中心到机架支座的距离、轮槽中心与卷筒绳槽的对中度，

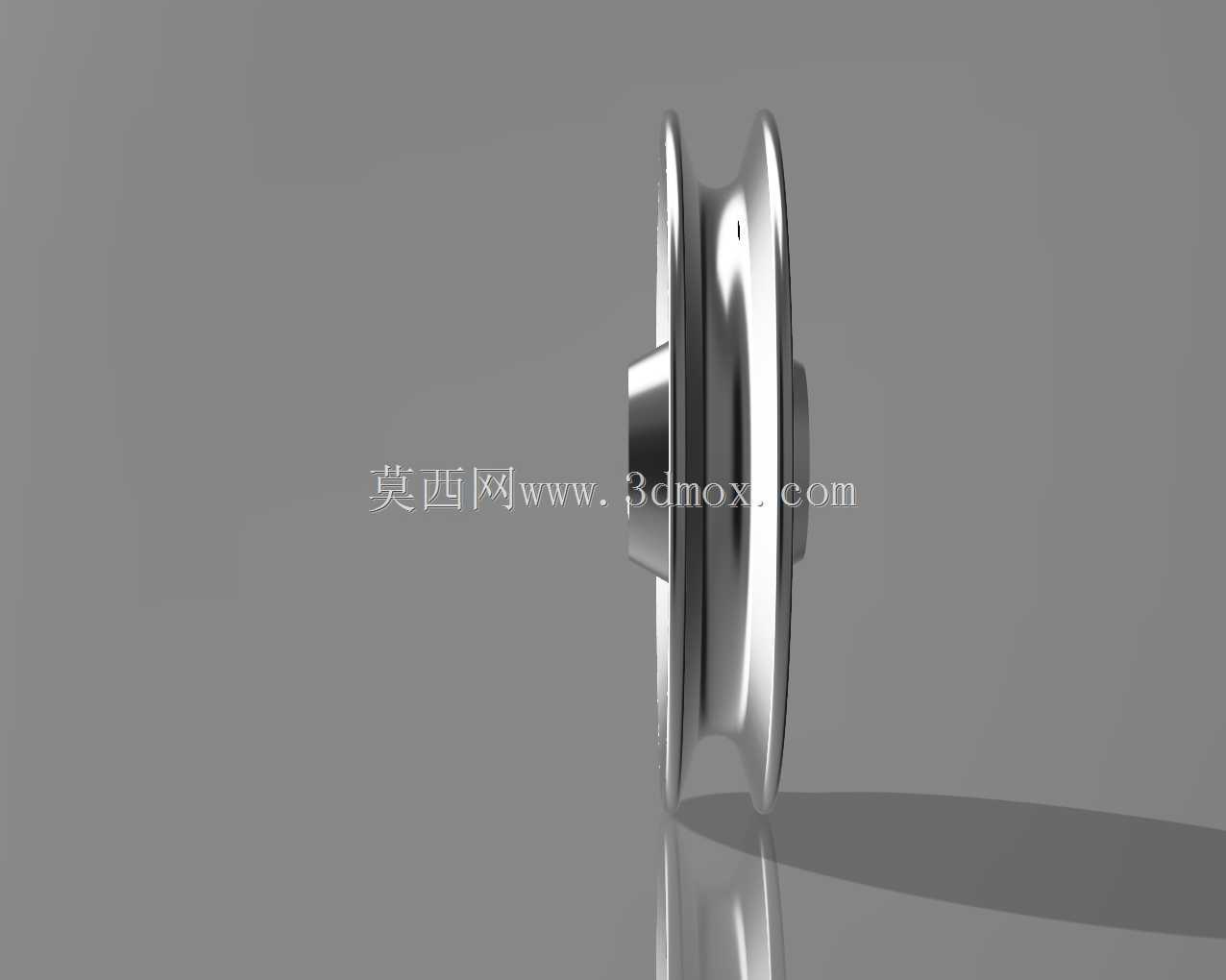

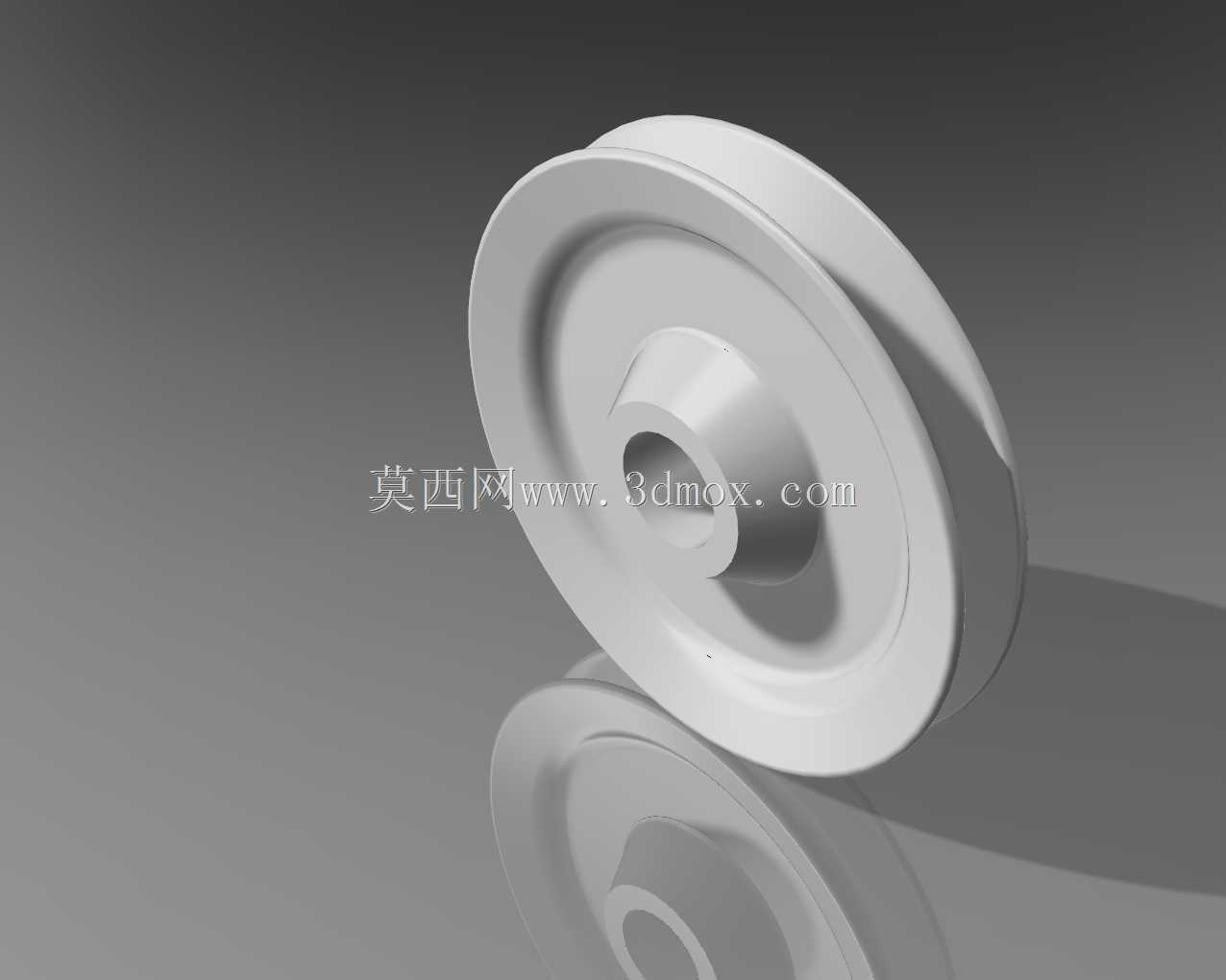

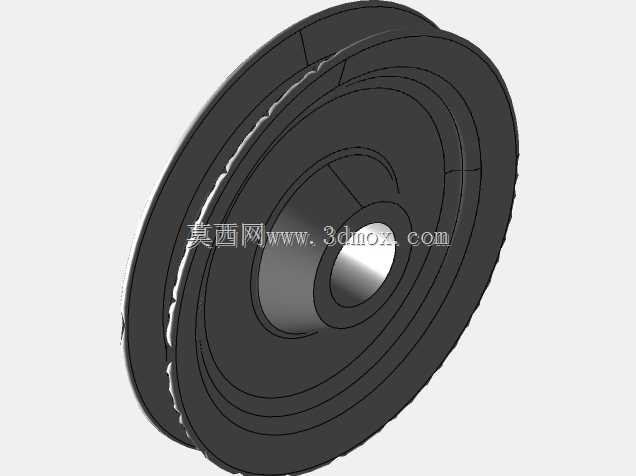

　　以及绳索偏角是否在允许范围以内。现场布置时，滑轮轴心要与钢丝绳进出方向保持垂直，轮槽中线需对齐卷筒或吊钩组的缠绕平面，偏差过大会让绳索爬槽、磨边。支座侧板开口尺寸要容纳轮毂轴向长度，轴端锁紧后保证轮体自由转动无卡滞，同时留有微量热膨胀间隙。绳槽表面粗糙度需要控制在合理区间，过于粗糙会加剧钢丝绳外层丝磨损，过于光滑又不利于润滑油膜附着。棱角位置全部倒圆，尤其是绳槽入口和腹板交接处，避免应力集中。三维建模过程中先绘制回转母线，包含槽底圆弧、槽壁斜面、轮缘外圆、腹板锥面和轮毂轴座各段轮廓，通过回转特征生成主体，再对轴孔、倒角、退刀槽逐一细化。渲染时可以直观检查轮槽与钢丝绳的包角关系，模拟绳索在满载起升、斜拉偏移、松绳晃动几种工况下的接触位置，判断是否存在脱槽或干涉隐患。结构设计还考虑了磨损后的修复性，绳槽磨深超差后可在车床上重新修整车削，轮毂轴承位磨损后可镶套修复，延长整套部件的服役周期。对于需要轻量化的移动式起升设备，可在腹板上均匀布置减重孔，但孔边要加翻边或补强环，避免削弱回转刚性；对于固定重载工位，则保留完整腹板以提升承载裕度。整套滑轮几何特征规整，回转对称度高，既适合工程图出图、车削加工和装配校验，也能作为起升机构选型设计时的基础参考构件。
