磁性换挡器环形安装固定支架

　　这套环形分体式固定支架，是为模拟驾驶外设里的磁性换挡机构配套设计的安装构件，核心作用是把四枚磁体精准限位在环形基座的四个凸台槽位里，给换挡手感提供稳定的磁吸附定位反馈，常见于桌面模拟赛车、工程驾驶训练台的外设改装场景，用来替代传统弹簧卡位的换挡结构，靠磁体之间的吸附与排斥力形成清晰的挡位吸入感，长期使用不会出现弹簧疲劳、卡位松垮的问题。

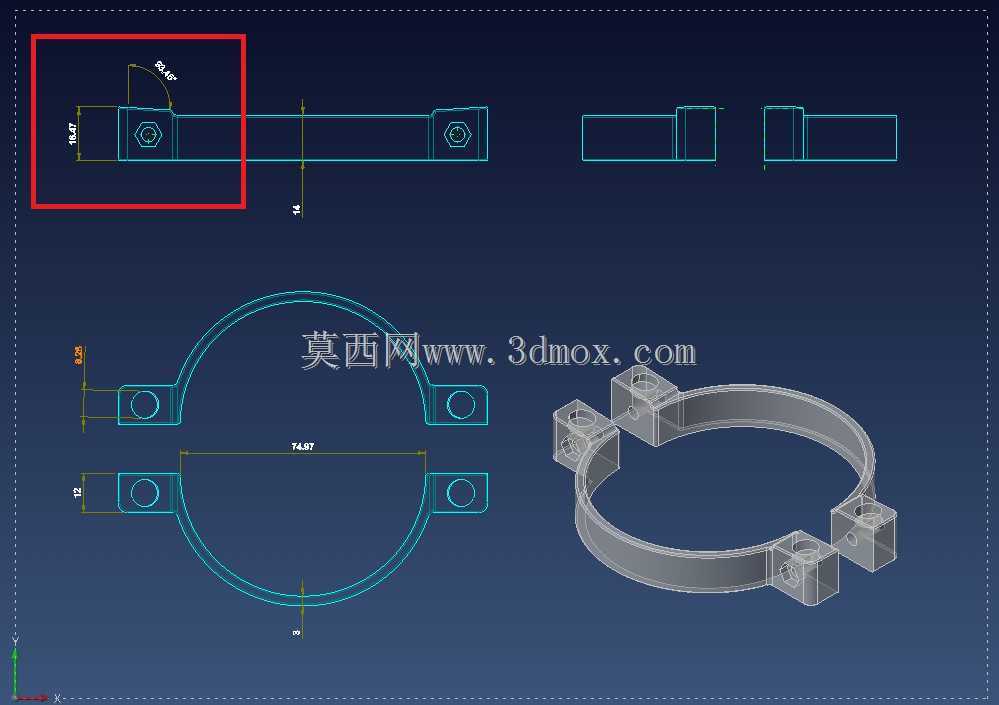

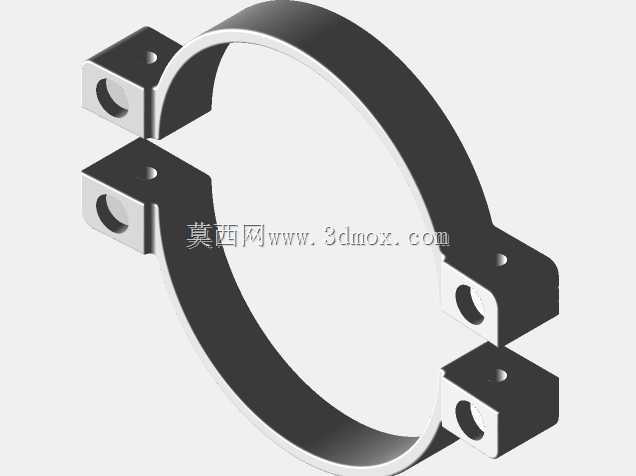

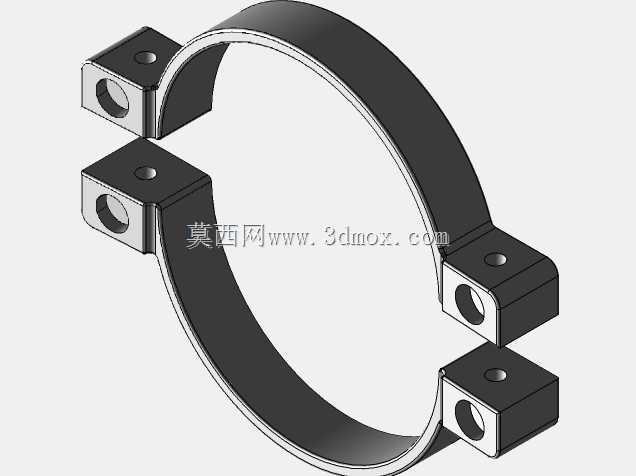

　　从结构设计逻辑来看，整个构件采用开口C型环的布局，环体四个方位向外延伸出带安装孔的方块凸台，每个凸台同时预留了磁体嵌装槽和紧固件过孔，磁体槽做了倾斜角度处理，让嵌装后的磁体工作面和对应换挡拨片的磁吸面保持平行，保证磁吸力均匀作用在挡位切换方向上，不会出现侧向分力导致拨片卡滞。和早期版本的结构相比，这一版特意减薄了环体的整体壁厚，同时把磁体槽的倾斜角度做了适配调整，需要注意的是凸台上的螺钉头沉槽深度做了缩减，实际加工时螺钉头部会略微高出凸台表面，安装时要提前核对对接零件的避让空间，避免出现螺钉头顶住相邻构件、装配不到位的情况，3D打印制作时要提前预留好层厚公差，防止磁体槽尺寸收缩导致磁体压装过紧或者松脱。

　　实际安装边界上，环形主体的内圈空间要套在换挡器的中心转轴基座外侧，环体本身不随转轴转动，属于固定在设备底座上的静构件，四个凸台的安装孔位对应底座上的螺柱位置，穿入紧固件之后就能把整个环体锁死在预设工位。嵌装的磁体规格为直径2.8mm、厚度3.2mm的圆柱钕铁硼磁体，槽位和磁体采用小间隙过渡配合，压装之后可以点少量厌氧胶固定，避免设备长期振动导致磁体从槽位里滑出。环体的开口缝隙预留了微量的形变余量，就算3D打印出现轻微的尺寸收缩，也可以通过轻微掰开开口把环体卡入安装位，不需要强行敲击破坏构件。

　　在实际使用场景里，这套支架解决了普通磁性换挡器磁体定位不准的常见问题：很多爱好者自行改装磁吸换挡时，直接用胶水把磁体粘在塑料壳内壁，长期拨动产生的振动很容易让磁体移位，导致挡位吸附力左右不对称，甚至出现磁体脱落卡进转轴缝隙里的故障。这套一体成型的环形支架把所有磁体的位置都通过凸台槽做了硬限位，四个磁体的相对位置精度完全由构件本身的加工尺寸保证，装配时不需要反复调校磁体间距，只要把磁体压入槽位、再把环体固定到底座上就能完成组装，大幅降低了改装的调试难度。

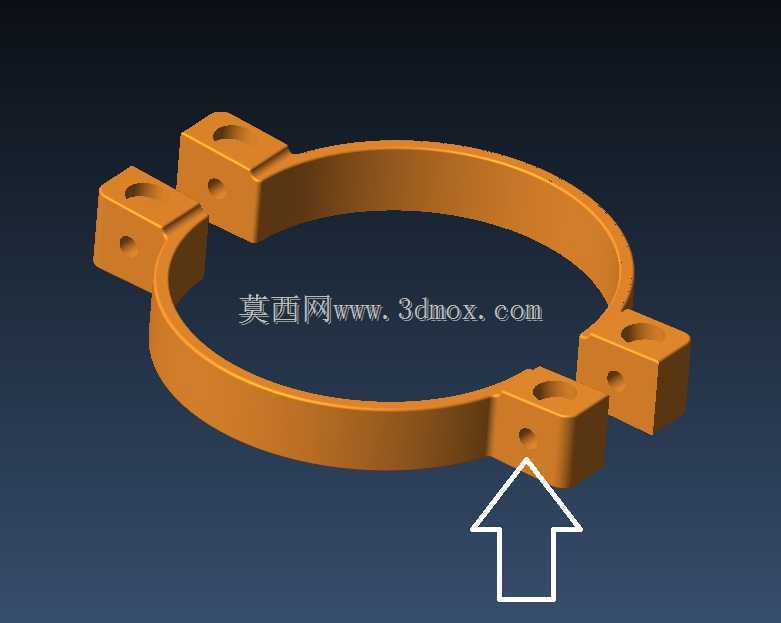

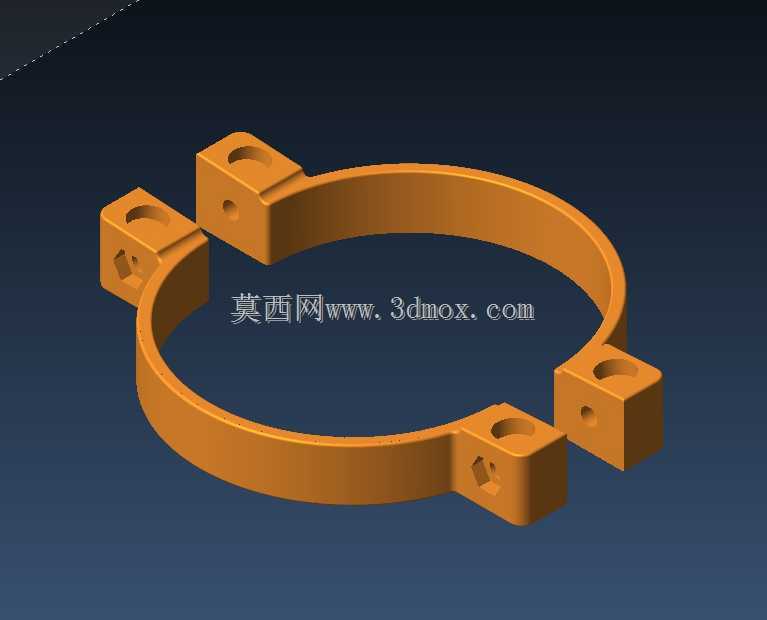

　　结构细节上，凸台侧面还预留了内六角锁紧的侧孔，可以从径向拧入紧定螺钉，从侧面顶住嵌装在槽内的磁体，就算不打胶也能完全锁死磁体的轴向位置，适配经常需要调整磁体间隙、更换不同磁力强度磁体的调试场景。环体的截面采用等宽矩形设计，打印时不需要添加支撑，平放即可一次成型，四个凸台的安装孔都做了通孔设计，紧固件可以从上方直接穿入对接底座的螺纹孔，装配操作空间充足，不会出现孔位被环体遮挡、螺丝刀无法伸入的问题。针对模拟驾驶设备频繁拨动、持续受交变冲击力的工况，环体的壁厚在减薄之后依然保留了足够的刚性，正常握持扳动换挡杆时不会出现环体形变、磁体间距变化的问题，既控制了构件整体重量，又不会因为刚性不足导致磁吸手感发虚。
