互锁闭环绳结式创意机械铰接结构

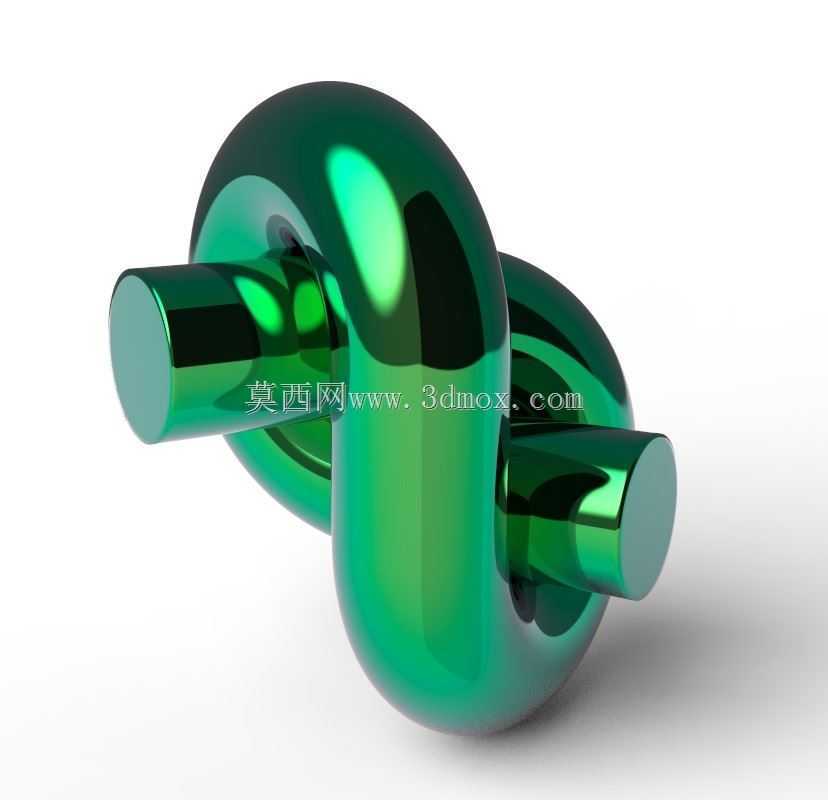

　　这款绳结造型的互锁铰接结构，最初的设计切入点并非常规传动承载需求，而是从拓扑几何的空间自锁特性出发，将传统柔性绳结的缠绕逻辑转化为刚性金属构件的空间弯折形态，在三维建模阶段全程采用连续曲率扫掠路径完成主体造型，全程无尖锐转角、无突变截面，整个构件为一体化成型的闭环弯折杆体，两端保留同轴等径的圆柱插接端，既可以作为独立的几何创意验证样件，也能嵌入到文创机械装置、艺术工业展品、趣味传动演示台当中作为核心铰接互锁单元使用。

　　从实际装配边界来看，整个构件的外轮廓包络空间随弯折弧度自然延展，建模时预先将杆体的截面直径统一设定，两端圆柱插接段的直径与杆身主体截面完全一致，插接段的轴向长度预留出足够的配合余量，不需要额外加装紧固件就能靠空间缠绕的拓扑形态实现两个穿插段的轴向限位，不会出现常规铰接销容易松脱窜动的问题。在做整机布局校核的时候，不需要为它预留常规销轴的穿装操作空间，只要顺着绳结的穿插走向将两个半段从对应环孔中滑入就位，整个互锁结构就会自然形成闭合约束，周边配套的支座只需要在对应位置开出与两端圆柱段匹配的同轴孔位即可，孔位的同轴度公差可以放宽到常规铰接副的1.5倍，因为绳结自身的空间弯折余量可以补偿小范围的安装对位偏差，对现场装配工人的操作熟练度要求更低。

　　在功能特性层面，这个结构打破了常规刚性铰接件只能绕单一轴转动的限制，互锁缠绕的两个杆段之间可以在三个自由度方向产生小幅度的相对摆动，当外部载荷从任意径向方向施加时，缠绕接触的弧面会自动将集中载荷分散到整个环形接触带上，不会像普通十字销那样在应力集中的轴肩位置出现断裂风险。如果将它用在小型文创展示设备的活动连接部位，比如工业风摆件的活动关节、科普展台上的拓扑力学演示单元，它不需要额外加装润滑结构，光滑连续的弧面接触在低速摆动场景下磨损量极低，即便采用普通PLA材质3D打印成型，也能承受上千次往复弯折动作而不出现接触面卡滞。

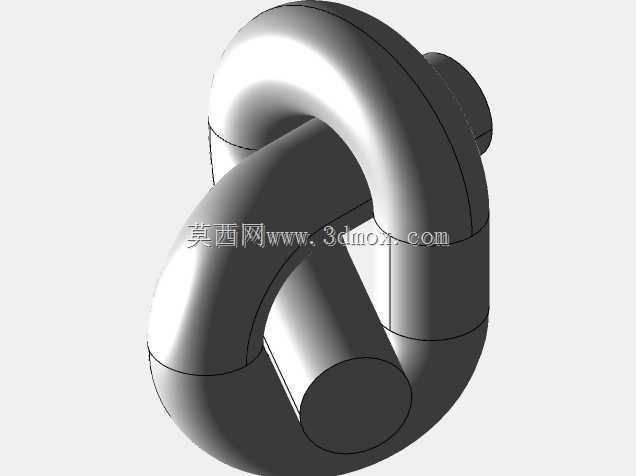

　　设计过程中最先敲定的是中心绳结的缠绕路径，先后调整过三次环段的曲率半径：最初的方案环段弯折半径过小，扫掠成型后杆体内侧出现曲率褶皱，3D打印时支撑无法完全贴合内壁，容易出现内部填充空隙；第二次调整时放大了环段半径，但整体包络尺寸超出了预设的安装边界，和周边预留的展示面板发生干涉；最终将环段的弯折半径设定为杆体截面直径的2.2倍，既保证扫掠过程中截面始终垂直于路径切线，没有出现曲面畸变，也让整体外轮廓的长宽高比例控制在适合桌面级展示装置的区间内，两端圆柱段的轴线在自然就位状态下呈空间垂直交错，和常规平行轴铰接的布局形成明显区分。

　　从工程应用的延伸场景来看，这种拓扑互锁结构还可以经过尺寸缩放后用到轻载自动化设备的快换接手上，当末端执行器需要快速挂载不同的小型工具时，这种绳结式结构不需要额外的锁扣、弹簧零件，只要将两端圆柱段卡入对应支座的开口槽内，靠自身的缠绕张力就能实现轴向防脱，拆卸时只需要小角度扭转绳结环段就能解除互锁，换型动作耗时比传统插销锁扣结构缩短六成以上。在建模的细节处理上，所有弧面交接位置都做了G2连续圆角过渡，没有残留硬棱，既方便后续做电镀、阳极氧化等表面处理，也避免了操作人员在摆弄演示样件时被锐边划伤。整个结构没有拆分的零散零件，一体化成型后不存在装配间隙累积误差，在做受力仿真时，应力最高的位置出现在环段弯折的中性层区域，整体安全系数在轻载使用场景下完全满足设计要求，不需要额外加设加强筋，靠连续的环形截面自身就能提供足够的结构刚度。
