双接口块状液压油路集成阀块结构

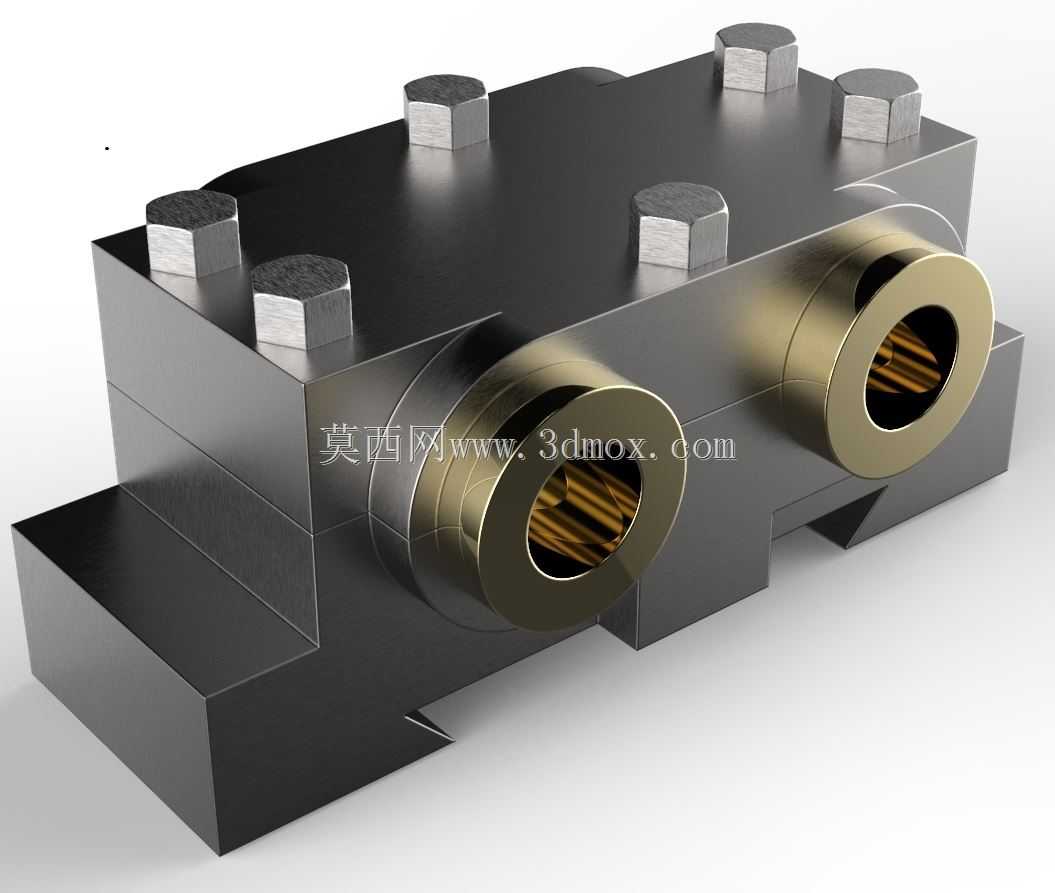

这款双通接口的块状集成结构，是液压系统里负责油路分配与通断控制的核心承载部件，常见于中小型液压站、工程机械液压回路、机床液压夹紧单元的油路集成设计中，替代传统分散式管路连接，大幅减少管路接头数量与漏油风险点。从结构布局来看，主体采用矩形块式设计，底部设置两处定位安装凸台，安装时可直接嵌入安装基座的对应卡槽内，配合顶面六颗内六角紧固螺栓完成固定，安装边界规整，不需要额外预留大半径操作空间，适合在紧凑的设备舱内布局。两个侧向伸出的黄铜材质接口为外接油路对接端，接口内部加工有内螺纹与密封槽，可直接对接标准液压油管，接口端面与主体块的垂直度公差控制在0.02mm以内，保证对接后密封件受压均匀，避免长期承压下出现渗漏。顶面的紧固螺栓采用对称排布，每侧三颗对应内部油路的密封压合面，螺栓预紧力可均匀传递到内部密封结构，不会出现局部压合不实导致的内泄问题。设计阶段优先考虑了油路的最短路径规划，内部油道采用斜孔与直孔组合的加工方式，减少油路弯折带来的压力损失，同时在油道转角处做了圆弧过渡处理，避免液压油长期高速冲刷造成的气蚀损伤。主体块的材质选用调质处理的45号钢，表面做发黑防锈处理，外露的接口部分采用黄铜材质，既保证接口的耐磨性能，也能通过材质差异快速区分外接油口的功能属性。实际应用中，这类集成阀块可根据回路需求加装溢流阀、单向阀等插装元件，本结构预留了标准插装阀的安装孔位，不需要额外加工即可完成元件装配，适配多数中低压液压回路的使用需求。安装时需要注意底部凸台与基座的贴合面平面度要求，若贴合面存在磕碰划伤，需研磨修复后再进行紧固，否则会导致阀块受力不均，长期运行下出现阀体变形，影响内部油道的密封性能。两个侧向接口的中心距与安装基面的高度尺寸均符合通用液压元件的安装规范，可直接替换同规格的传统油路板，不需要改动周边管路的布局，降低设备改造的适配成本。
