医用注射器结构设计与装配方案

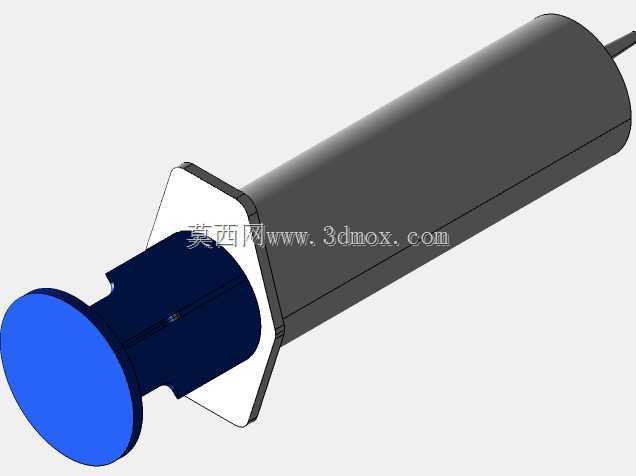

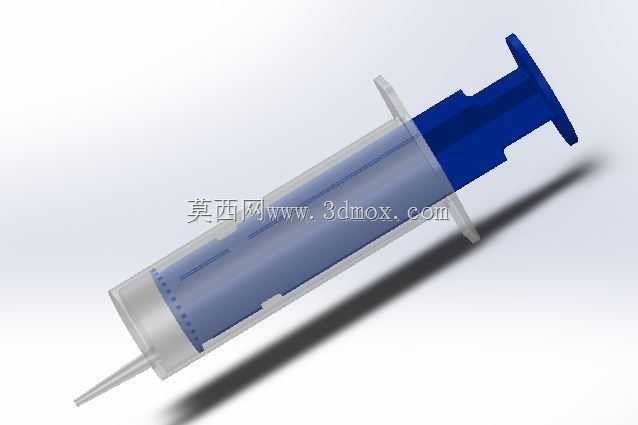

　　这套注射器三维结构围绕临床注射、药剂抽吸、实验室定量移液等常规场景搭建，整体采用针筒外筒、橡胶密封活塞、推杆、针头连接座四大核心部件拆分建模，各零件间的配合间隙、轴向限位、滑动阻尼都按照实际量产耗材的装配逻辑还原。从结构布局来看，透明外筒承担药剂容纳与刻度标识载体功能，筒身采用等径直腔设计，内壁全程保持高光滑度要求，建模时预留了微米级的活塞配合余量，既保证活塞往复滑动时无卡滞，又能避免药液从活塞与筒壁间隙渗漏。外筒靠近针头的一端做了缩径锥台结构，采用标准鲁尔接头锥度设计，可适配常规针头针座的过盈压装，锥面同轴度控制在合理公差范围内，保证针头安装后不会出现偏心、漏液问题。外筒尾部延伸出外翻的挡边翼板，

　　这一结构是注射操作时手指承力的核心部位，建模时对翼板与筒身的衔接位置做了圆角过渡，避免注塑成型时出现应力集中，同时翼板的宽度、厚度都参照手持操作的人机尺寸设定，两指夹持时受力均匀，不会出现翼板弯折断裂的情况。筒身内部的蓝色活塞采用阶梯轴结构，前端开设两道环形密封槽，用于嵌装橡胶密封胶圈，胶圈截面直径与槽深匹配，装配后胶圈外圈微幅挤压筒内壁，形成两道独立密封屏障，即便抽取带有一定黏度的药剂，往复推拉过程中也不会出现回流、漏气问题。活塞尾部设计了卡扣式连接槽，与推杆前端的十字卡头快速扣合，装配时仅需轴向推入即可完成锁定，卡接位置预留了微小的轴向窜动间隙，避免推杆推拉过程中出现别劲卡顿。推杆主体采用十字加强筋截面，

　　在保证整体轴向抗弯强度的前提下大幅降低零件用料，推杆尾部设置圆形推柄，推柄直径适配拇指按压接触面，边缘做圆弧钝化处理，长时间按压操作不会产生局部压痕。针头连接部位细化了针座插接定位结构，针座内腔锥面与外筒前端锥面完全贴合，金属针体与针座采用包塑固定结构，针尖侧的细针管同轴度与针座基准保持一致，避免注射进针时出现针尖偏移。整套模型的装配关系完全按照实际耗材的组装顺序搭建：先将橡胶密封圈套入活塞密封槽，再把活塞从外筒尾部开口推入筒腔，随后将推杆前端卡头对准活塞尾部卡扣压入锁定，最后把带针针座对准外筒前端锥孔压合到位，所有零件不存在装配干涉，推杆全程推拉行程覆盖筒身有效容积区间，行程末端活塞不会与外筒前端缩径位置发生硬碰撞。

　　在外形边界方面，整体轴向总长、筒身外径、翼板横向宽度、推柄直径都参照常规一次性注射器的手持尺寸设定，外筒外壁预留了刻度标识的平面区域，建模时该区域做微幅扁平化处理，方便后续印刷容量刻度。这套结构不仅适用于常规医用注射场景，也可适配实验室点胶、定量取样、小型流体加注等工业场景，针对不同使用需求，可通过调整筒身内径、推杆行程来改变总容量，密封槽数量、翼板厚度也可根据耗材成本与受力要求灵活调整，建模过程中所有壁厚都遵循注塑件均匀壁厚原则，转角位置规避尖角厚壁，降低注塑生产时缩痕、翘曲的出现概率，各配合面的拔模方向统一，满足后续开模量产的工艺要求。
