十字轴式万向联轴器铰接传动结构

　　这套十字轴式万向联轴器的三维结构，围绕两轴存在空间夹角时的连续扭矩传递需求搭建，在现场布局里，主动端与从动端很难始终保持严格同轴，设备运行中还会伴随机架形变、振动偏移、装配公差累积，普通刚性联轴器会在轴端产生额外弯矩，轻则加剧轴承磨损，重则造成轴系疲劳断裂，万向铰接结构正是针对这类偏角传动场景给出的可靠方案。

　　从实际工况来看，这类传动件广泛出现在多类需要变角度动力传递的设备布局中：输送线分段驱动位置，两段辊道的输入轴受机架拼装误差影响存在小幅偏角，铰接结构可以在补偿角度偏差的同时稳定传递动力；轻工设备的多工位转盘传动中，动力输出端与转盘转轴受内部走线、安装空间限制无法直线对齐，十字轴铰接能够在夹角持续小幅变动的状态下保持动力不中断；小型车辆的转向传动路径里，转向轮随悬挂跳动时输入轴与输出轴的相对角度不断变化，这类万向结构可以适配动态夹角，避免转向卡滞；工装夹具的翻转机构、可调角度的工作台动力输入段，也常采用同原理结构来抵消安装面不平带来的轴系不对中问题。

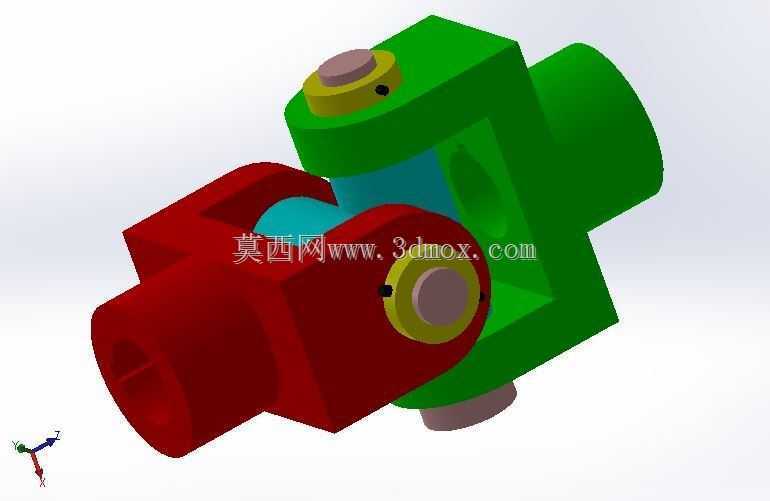

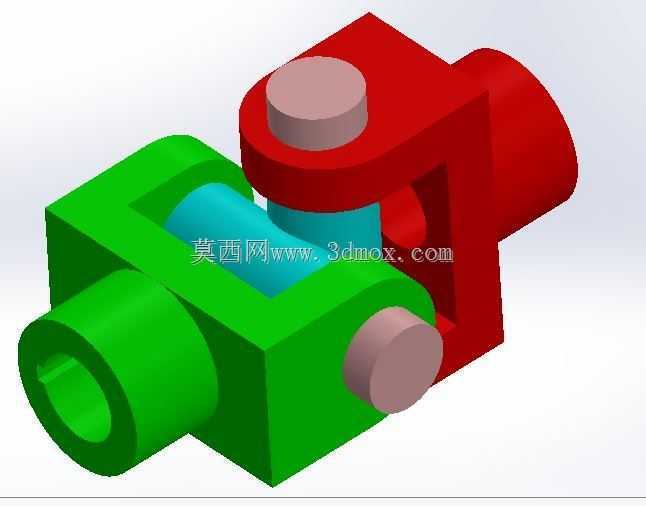

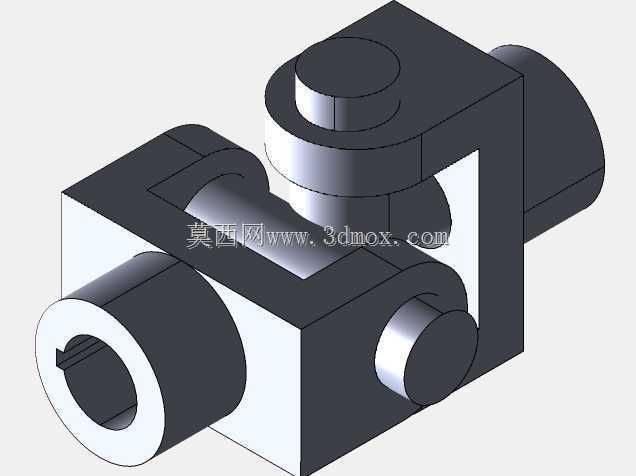

　　结构拆分后可以看到两侧叉形接头与中间十字轴的配合逻辑：两端叉架分别预留轴孔，十字轴的四个轴颈两两垂直，一组轴颈与主动侧叉架铰接，另一组与从动侧叉架铰接，每个铰接位置都配置轴套与端盖限位，轴套承担转动过程中的径向载荷，端盖通过紧固件锁定轴向位置，防止十字轴在运转中从叉架槽内脱出。叉架的一端为带内孔的连接轴段，可与配套传动轴通过键连接、过盈配合或顶丝锁紧实现周向固定，保证输入端的扭矩可以完整传递到叉架本体。

　　设计过程中首先要明确允许的轴间夹角范围，单节万向联轴器的工作转角通常控制在合理区间内，夹角过大会造成传动比波动加剧、铰接处滑动速度升高，磨损速度会明显上升；如果设备布局需要更大的偏角补偿，往往会采用双节万向节串联的布置方式，保证主动轴与从动轴的瞬时转速同步。十字轴的轴颈直径需要根据传递扭矩核算，载荷较大的工况下轴颈表面需做硬化处理，配合带储油结构的轴套，降低反复摆动带来的磨粒磨损。叉架的开槽宽度要与十字轴的轴向尺寸匹配，既要保证十字轴装入后有足够的摆动空间，不会在最大转角处发生叉架与十字轴本体的干涉，又要避免槽口间隙过大造成传动回程间隙超标。

　　安装边界方面，两侧轴段的外圆直径、插入配合孔的深度需要提前和对接部件匹配，轴端的键槽规格、顶丝孔位置要在建模阶段同步对齐，避免现场装配时出现干涉。整体径向轮廓需要预留足够的摆动空间，当联轴器运转到最大偏角位置时，叉架的外边缘不能和周边的机架护罩、管线、相邻零部件发生磕碰，三维装配阶段可以通过角度极限位置的干涉检查，把整个摆动包络体完整模拟出来，确认安全间隙后再敲定周边布局。铰接处的紧固件要预留扳手操作空间，方便后期维护时拆卸端盖、补充润滑，不需要大范围拆解周边轴系即可完成易损件更换。

　　整套模型完整呈现了装配与拆装的逻辑关系，所有配合面的公差层级、运动副的约束关系都清晰体现，既可以作为传动系统选型时的结构参考，也能直接用于装配干涉校验、运动仿真验证，帮助设计人员在方案阶段就排查出转角干涉、间隙不足、轴系对中偏差带来的各类潜在问题。
