六旋翼碳纤维框架无人机结构设计

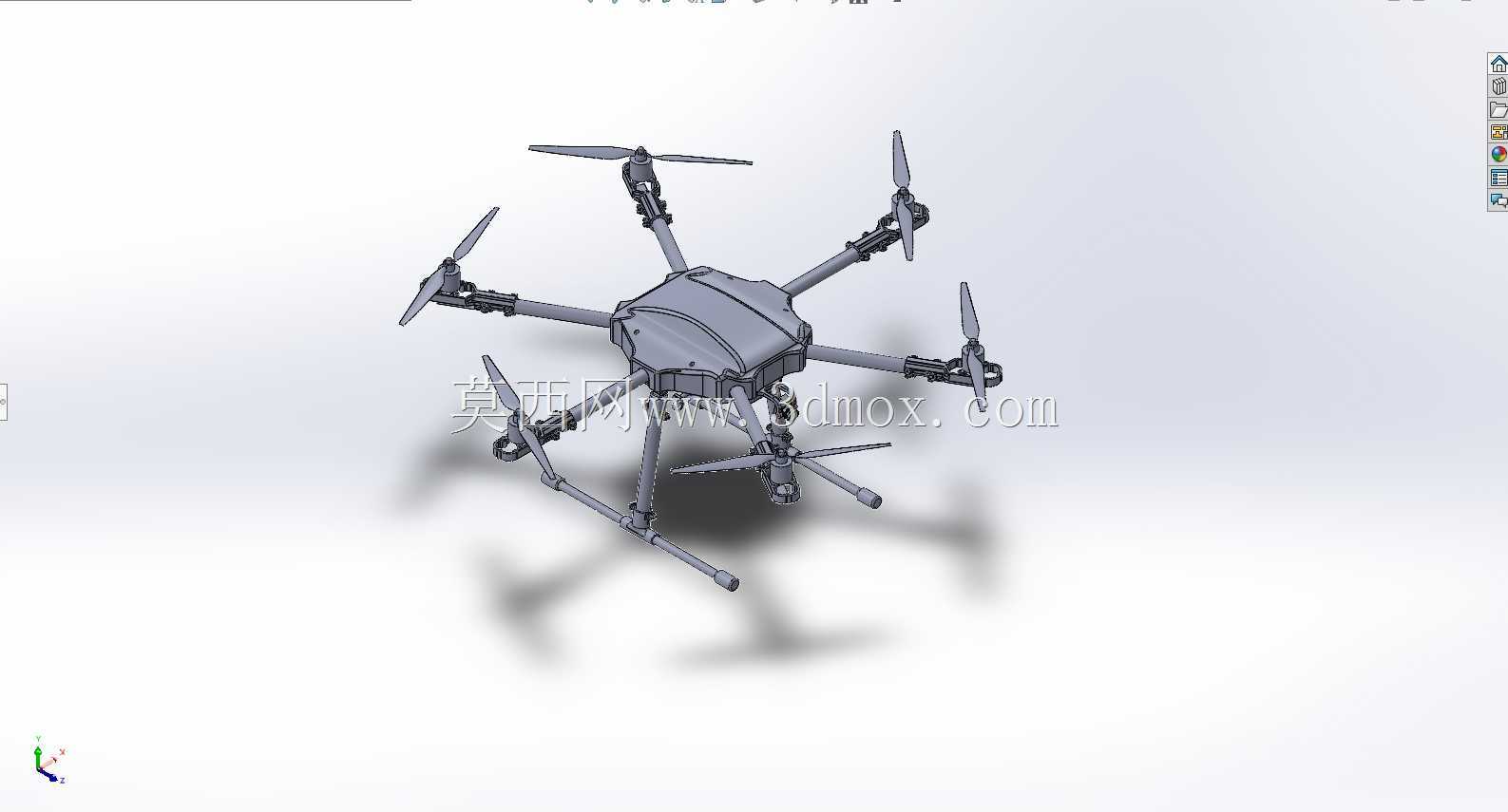

　　该六旋翼飞行平台采用中心对称六轴布局，以碳纤维管作为主要承力臂体，配合增材制造的中心机身、电机安装座和起落连接件，形成一套兼顾轻量化、维护性与载荷扩展能力的多旋翼结构方案。整机框架重量控制在645克，包含电气部件后的结构总重量约1800克，尺寸边界约为1045毫米×615毫米，适合在三维结构设计阶段进行机架干涉检查、动力布置校核、起落空间确认以及外部载荷安装评估。

　　从实际使用场景看，这类六旋翼平台可服务于低空巡检、场地测绘、设备观察、教学试验以及小型任务载荷挂载等工作。与四旋翼相比，六轴布置在单动力异常时具有更高的结构冗余，旋翼拉力分布更均匀，飞行姿态控制也更平稳；对于需要在机腹挂载相机、传感器、小型投放机构或试验模块的场合，六根机臂向外展开后能够为中心腹部留出较完整的安装空间，同时减少下方设备受到旋翼下洗气流的直接干扰。

　　结构设计上，中心机身采用近似多边形的包覆式壳体，内部可容纳飞控、电源分配模块、电调、接线端子等电气部件。壳体外形并非单纯追求外观曲面，而是围绕机臂交汇、螺栓固定、线缆走向和检修开口进行组织：上盖承担防护与整流作用，下部则预留机臂接头、起落架和任务设备的安装界面。增材制造零件用于复杂受力节点，可以把电机座转接、机臂夹持、壳体加强和安装孔位整合在较少零件中，减少多件拼焊或钣金折弯带来的累积误差。

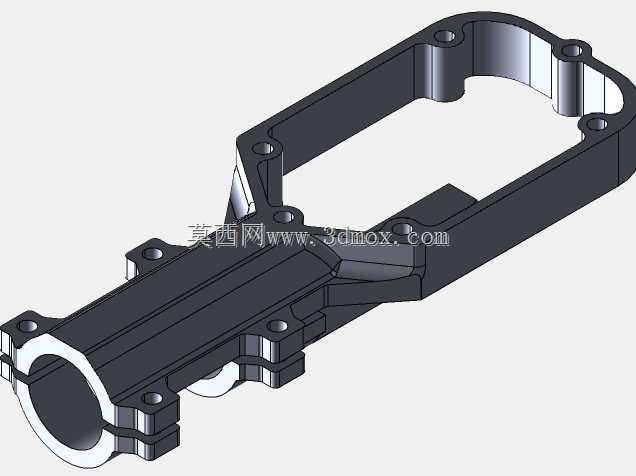

　　六根碳纤维管沿中心体周向均匀伸出，管材本身具有较高的比强度和比刚度，适合承受旋翼升力、起降冲击以及机动飞行中的弯曲载荷。机臂端部设置动力支架，用于固定无刷电机和螺旋桨。支架设计需要同时考虑电机孔距、桨叶旋转半径、机臂管径和锁紧方式，使电机轴线保持在设计角度内。若电机座存在偏角或装配面不平，会造成拉力方向偏差，进而增加飞控补偿负担，因此在三维建模时应把电机底面、定位孔、机臂夹持面和紧固件空间全部表达清楚。

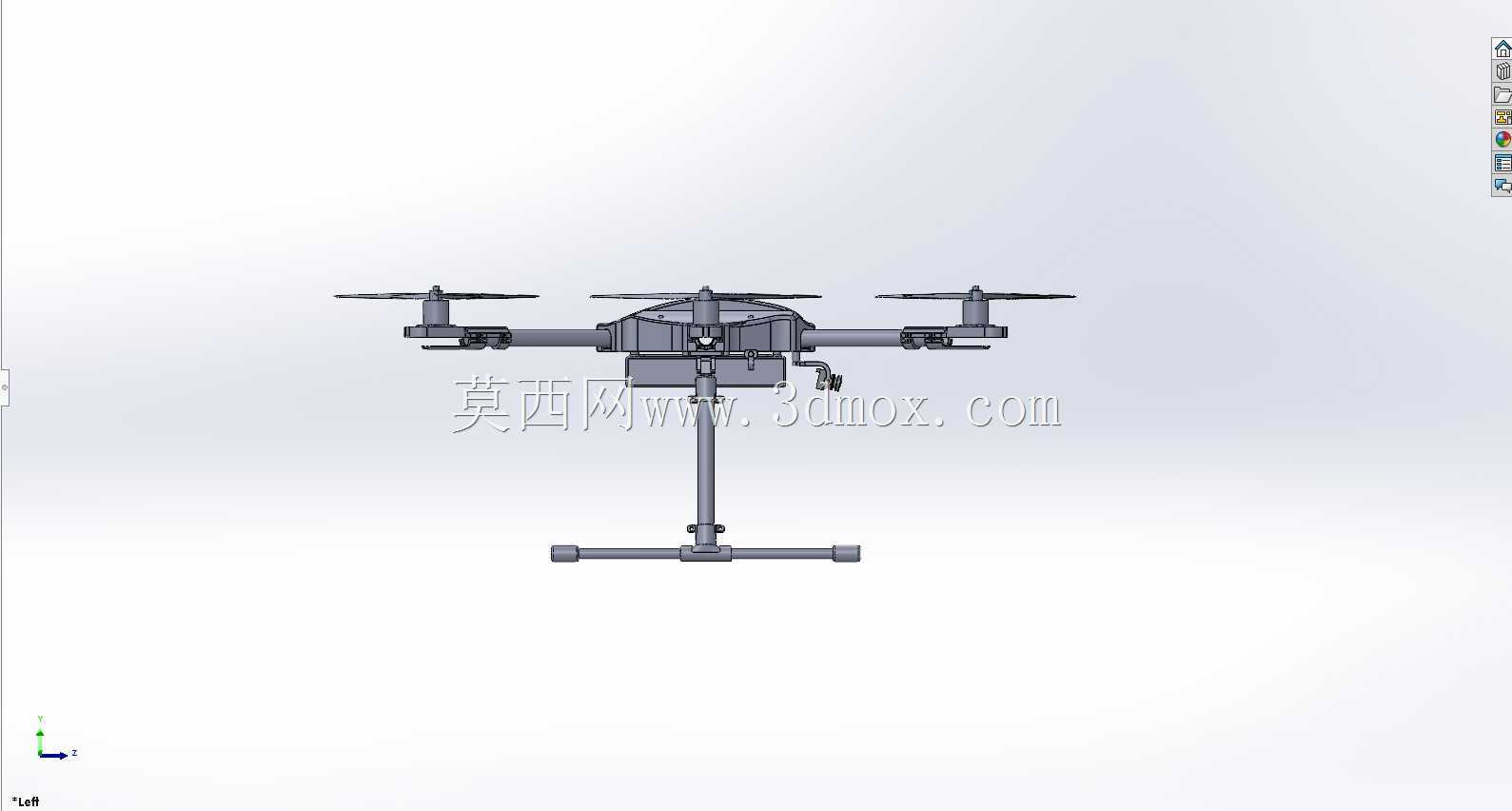

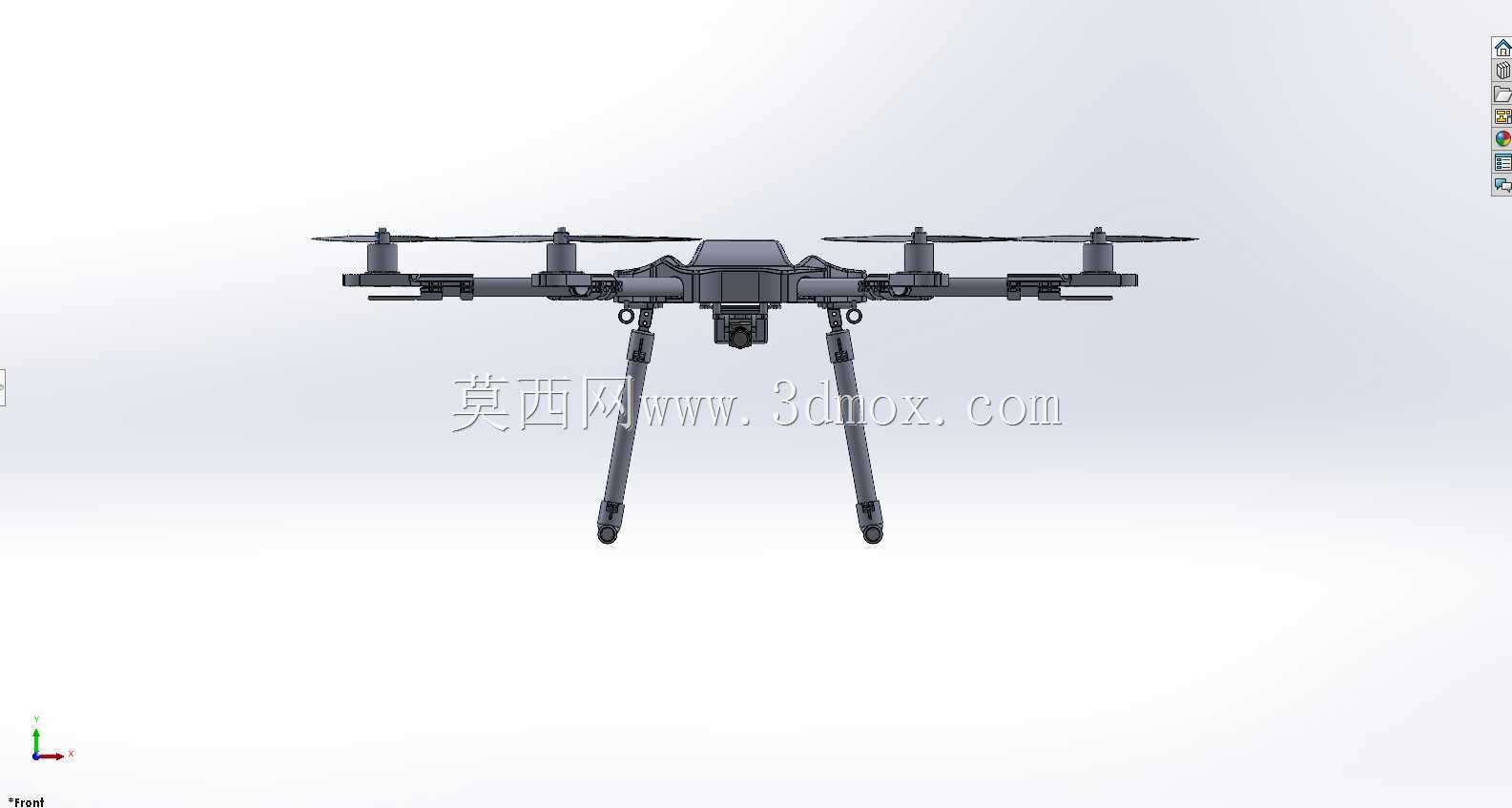

　　起落部分采用向外下方伸展的支腿形式，支腿端部形成稳定支撑点。该布置的重点不在于复杂机构，而在于起降姿态和地面间隙：机身腹部到支撑面之间需要保留足够高度，以便挂载相机云台或其他任务模块；支腿外扩距离还要保证整机在轻微不平地面上不会侧翻。模型中可通过支撑点连线、重心投影和机腹最低面之间的关系，检查静态稳定性与着陆安全边界。

　　尺寸方面，1045毫米量级的展开宽度决定了该机不属于微型航拍玩具，而是需要按任务平台思路进行运输、收纳和维护设计。615毫米量级的另一方向边界与六轴非正交展开、桨叶布置及支腿位置有关。结构工程师在复核时，应重点关注相邻螺旋桨的旋转圆是否留有安全间隙、机臂末端电机与桨叶是否超出运输包络、起落架是否影响任务吊舱拆装，以及中心舱内部电气件的走线半径和固定空间。

　　该模型的建模价值在于把管材框架、增材制造节点、动力组件、起落支撑和中心舱体之间的装配关系完整呈现出来。设计人员可以据此开展碳纤维管长度选型、接头壁厚优化、电机座强度校核、紧固件布局调整和载荷挂点扩展。对于多旋翼设备开发而言，机架并不是简单支架，而是决定飞行效率、有效载荷、维护便利性和安全裕度的基础结构；通过三维方式提前确认外形尺寸与安装边界，能够在实物加工前发现桨叶干涉、线缆拥挤、维护口不足和挂载空间冲突等问题。
