铝型材框架桌面级熔融沉积成型打印机

　　这套结构方案面向桌面级快速成型场景搭建，主体采用标准工业铝型材拼合成立式框架，整体占地控制在常规工作台可容纳的范围内，框架四周预留充足操作与维护空间，底部型材支脚直接落在工作台面即可完成放置，无需额外做地基固定，适配创客工作室、小型研发实验室、教学实训工位这类空间有限、又需要随时调整设备位置的使用场景。

　　从实际用途来看，这套结构的核心目标是完成热塑性耗材的熔融堆叠成型，同时框架的开放式布局预留了充足改造余量，后续可通过更换末端执行组件、调整运动控制逻辑，转换为轻型数控雕刻、点胶涂覆、简易拾取工位，不用重新搭建主体机架，就能覆盖小批量定制零件打样、教学演示、非标小构件试制等多种需求。设计初期就刻意控制自制零件占比，绝大多数结构件直接选用市售标准成品，仅在铝型材对应装配位置做钻孔加工即可完成组装，即便没有现成成型设备，也能依靠常规金工工具完成整机组装，大幅降低自制门槛。

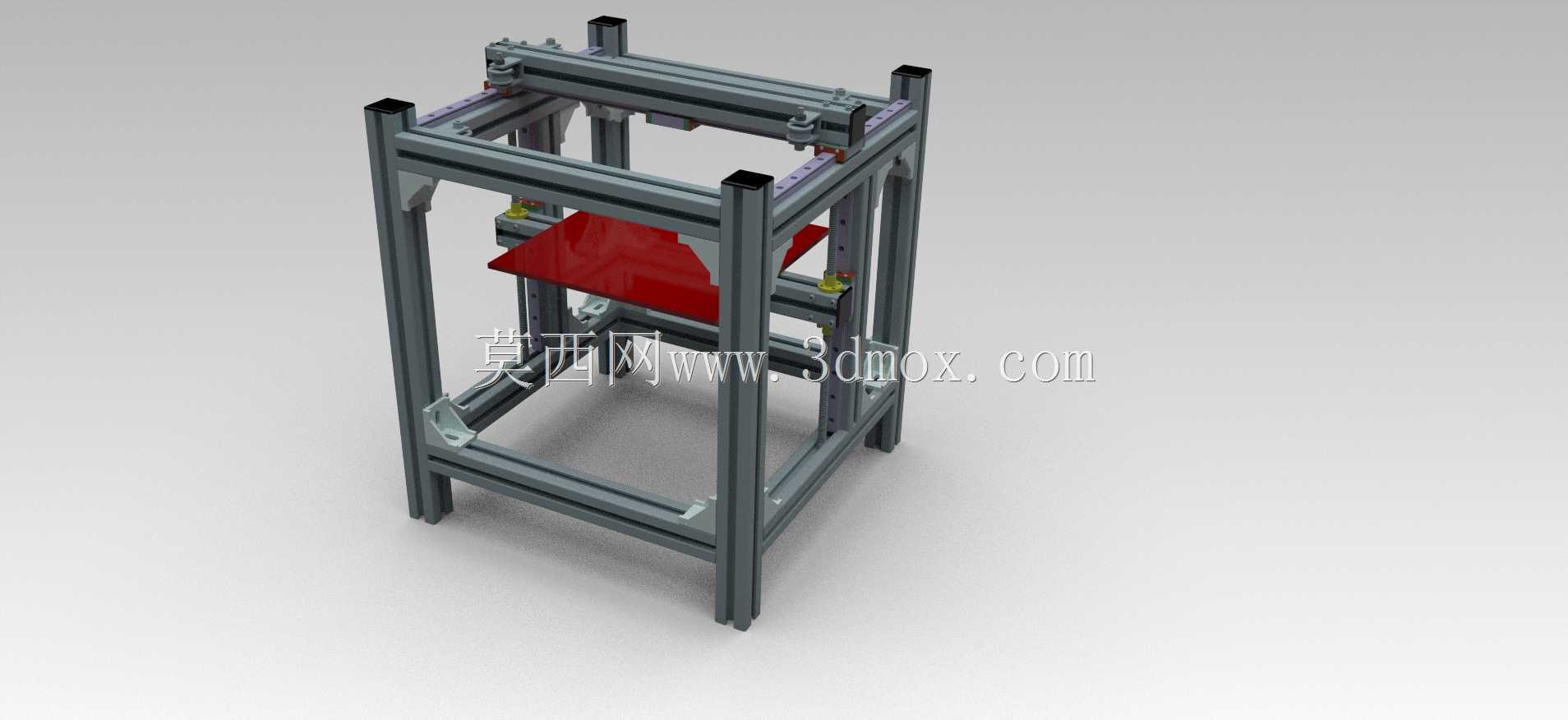

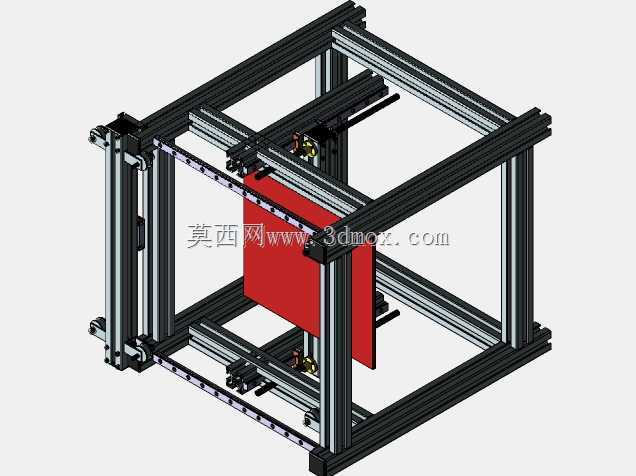

　　整机运动布局采用CoreXY传动架构，X、Y方向的运动通过两组同步带协同驱动，将驱动电机固定在框架主体而非运动滑台上，有效减轻运动部件的负载重量，高速往复运动时整机惯性更小，打印过程中的框架振动被铝型材自身的刚性充分吸收，成型件表面纹路更均匀。框架分层设计逻辑清晰：顶部区域布置X向横梁与传动带轮组，横梁通过角件与竖向型材锁固，横梁长度方向预留槽口可调整皮带张紧度；中部悬空设置红色成型平台，平台支撑组件预留了调平螺钉安装位，可手动调整平台平面度，保证首层耗材附着平整；底部区域预留了电控板、电源、耗材料架的安装空间，线材可沿铝型材内置槽走线，避免外露线材干涉运动部件。

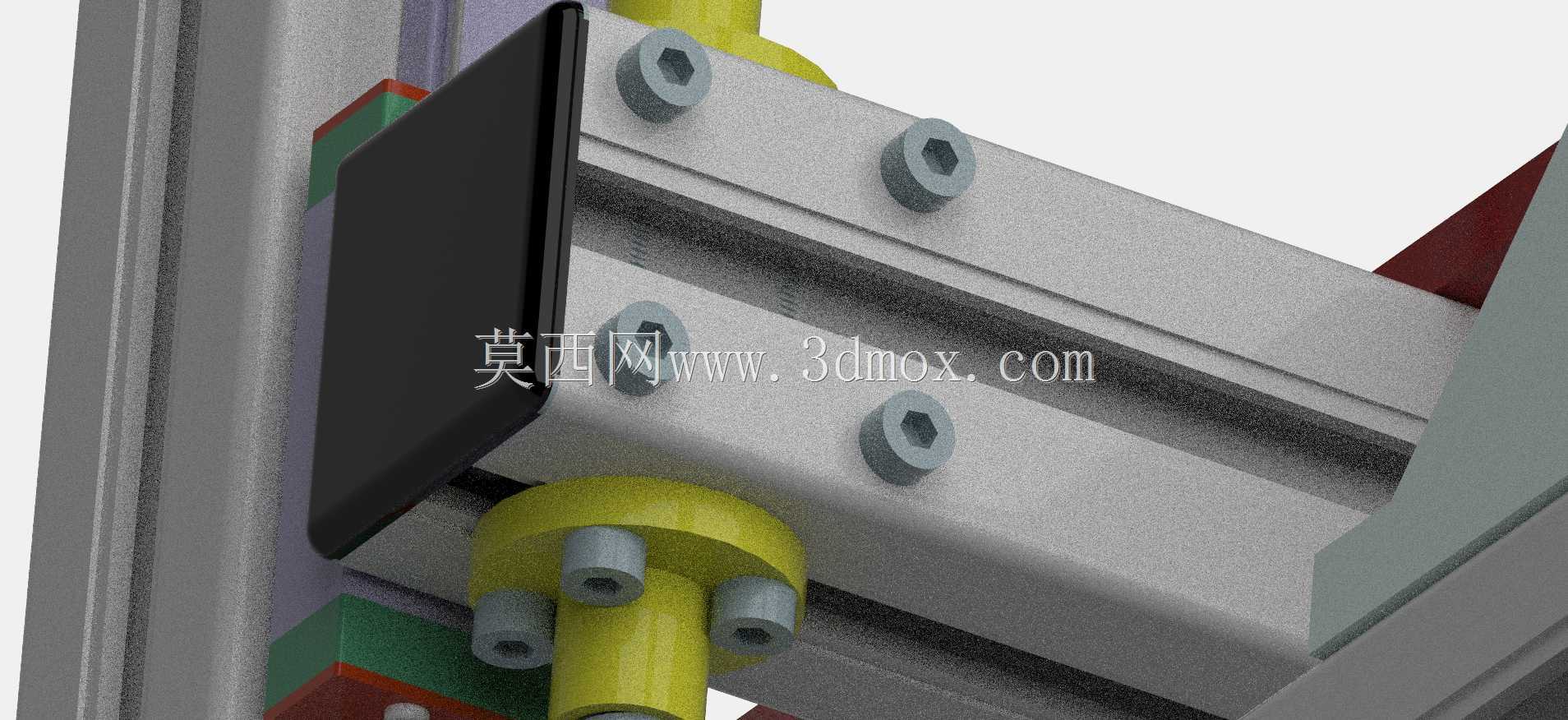

　　安装边界方面，四根竖向主型材作为整机承重主体，型材端面加装封盖防止杂物进入槽道，各横向连接型材通过内置角件与螺栓锁紧，组装时先拼合底部矩形框校正对角线，再依次安装竖向支撑、顶部横梁，全程可依靠型材槽道的刻度标记定位，不需要复杂工装就能保证框架各面垂直度。框架左侧与右侧的竖向型材预留了多组安装孔位，可后续加装外壳护板、照明灯具、空气过滤组件；后侧型材空间用来布置Z向导向轴与升降传动件，Z向导轨平行度可通过连接螺钉微调，保证平台升降过程无卡滞。

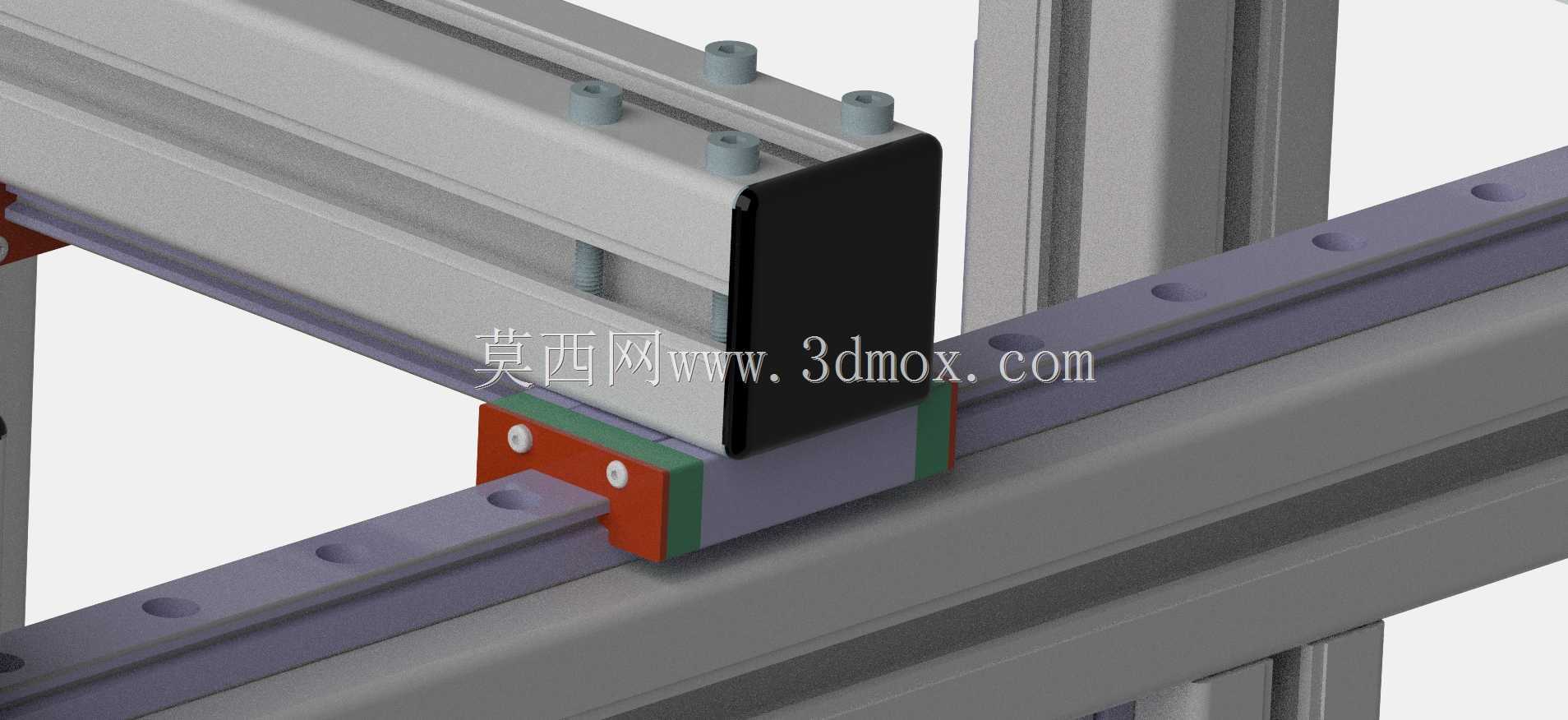

　　设计过程中同步考虑了维护便利性：所有传动带轮、导轨滑块都处于可视可触位置，不用大面积拆解框架就能完成皮带更换、导轨润滑、喷嘴检修操作；成型平台四周无遮挡，打印完成后取件、平台表面清洁都可直接操作。框架内部的空间冗余也为后续升级留出余量，可更换更大尺寸的成型平台拓展打印幅面，也可加装封闭保温罩适配高温耗材打印，整套结构没有采用焊接等不可拆卸连接，全部为螺栓拼装，后期搬迁、改造、零部件替换都可快速完成，兼顾了自制可行性与长期使用的扩展需求。
