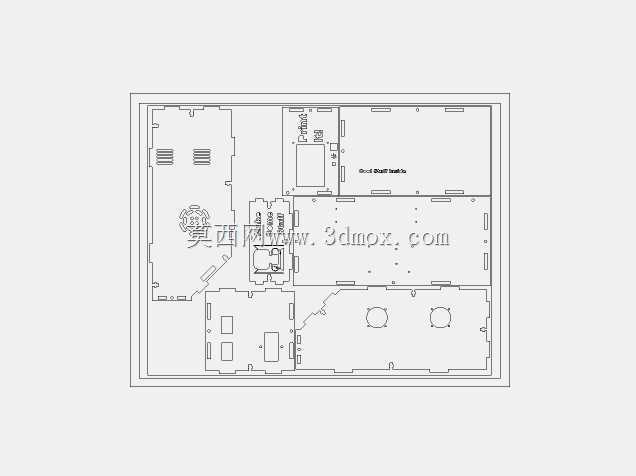

这套电控箱体结构面向桌面级FDM 3D打印机的电气集成需求,核心作用是把主控板、驱动模块、电源、散热风扇、显示面板以及交流输入接口集中收纳在一个封闭壳体内,避免桌面布线散乱,同时降低接线误碰、粉尘附着和搬运过程中拉扯线缆的风险。箱体采用平板激光切割后拼装的思路,板材厚度统一取6mm,材料可选用胶合板、MDF或亚克力,加工时不需要复杂折弯工序,二维排料后即可由激光切割机一次成型,非常适合开源硬件项目、实验室自制设备以及小批量打样场景。

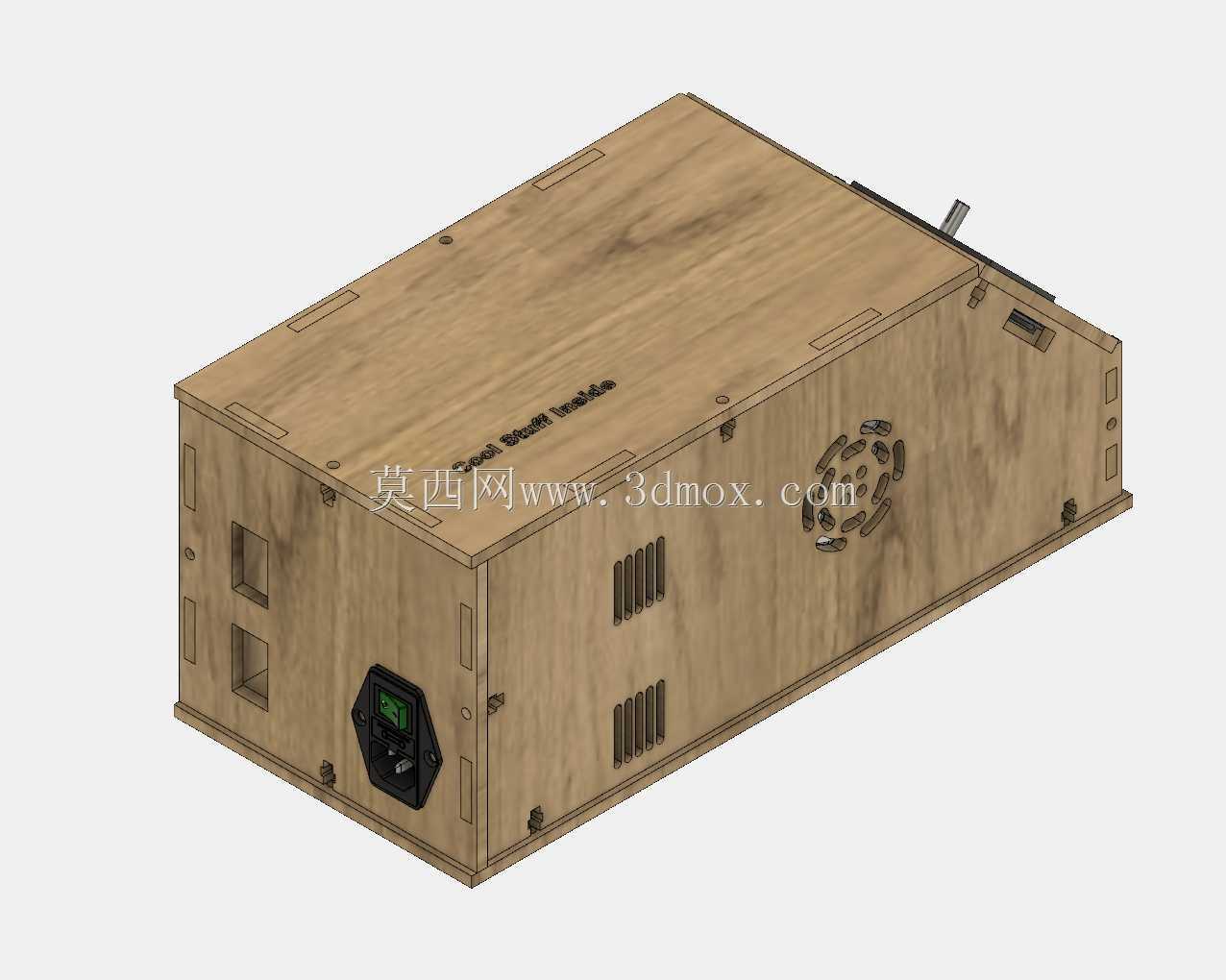

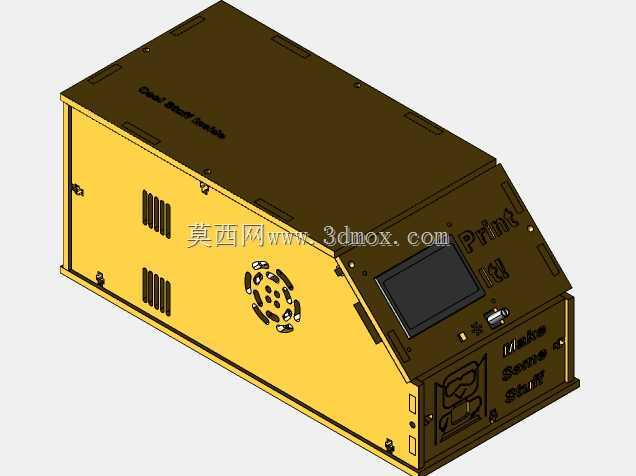

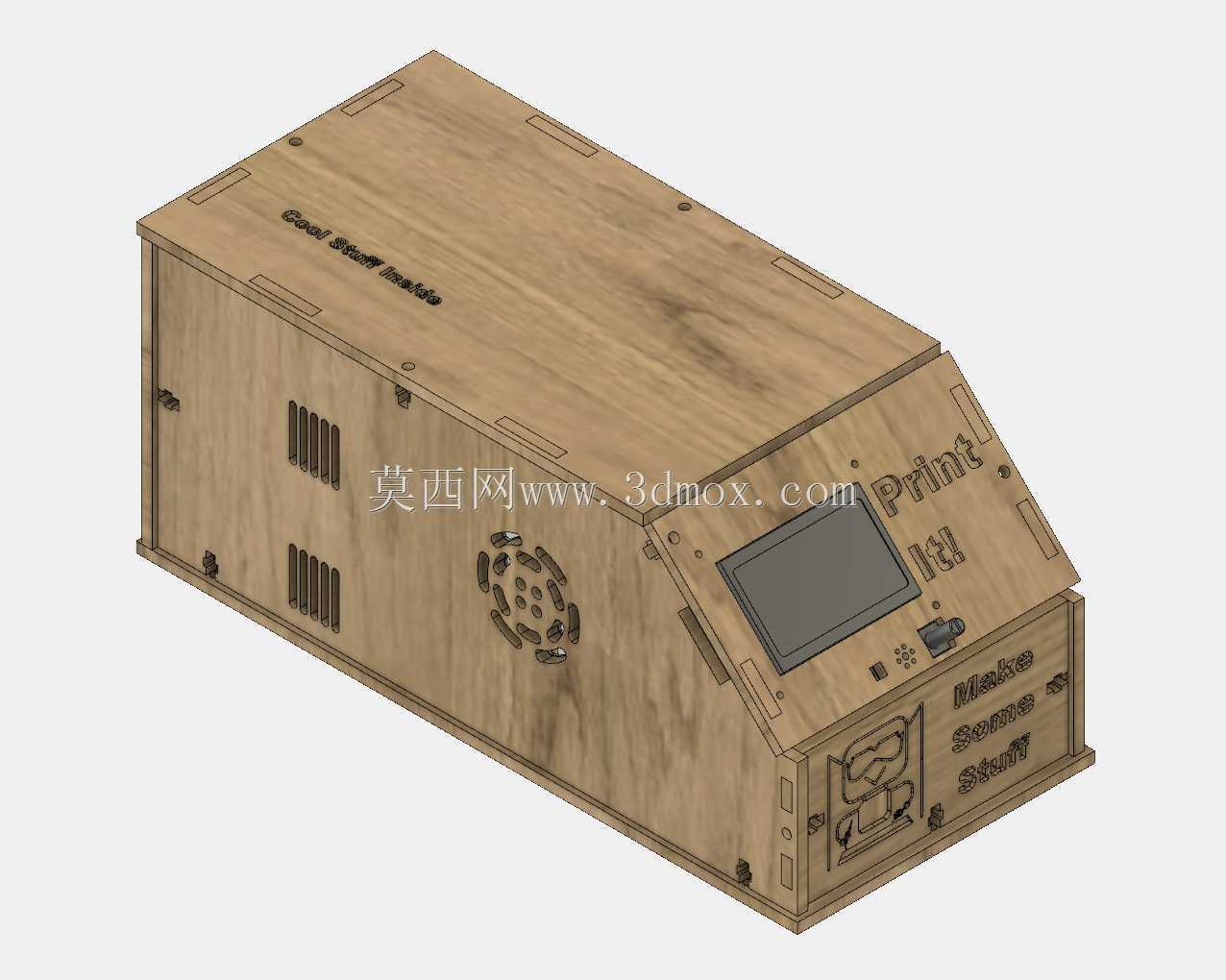

从整机布局看,箱体呈低矮长方体形态,顶面带有斜向过渡区,正面预留显示屏开孔,操作者站在设备前方即可查看打印参数;面板一侧布置旋钮、按键和接口开孔,交流电源插座、保险座和开关集中在后部或侧部,强电与弱电在箱内分区走线。侧面开设多组长条形通风栅格,配合12V轴流风扇形成进出风通道,热风从电源和步进驱动区域排出,保证长时间打印时功率器件温度可控。箱体端面还设计有风扇圆形安装孔位,孔位周围保留螺钉固定边,安装时直接将风扇贴合在内壁即可。
结构连接以板材插接为主,各板件边缘设计榫舌与槽口,装配时先把底板、侧板、前后立板和斜面板依次扣合,再通过标准紧固件锁紧。方案中使用M5×16mm螺钉配合M5螺母,在关键受力点形成可拆卸连接;螺母可预埋在对应板件的六角槽内,装配时不会随螺栓转动。相比完全胶粘方式,这种连接方式便于后期拆开维护电源、更换风扇或排查主板接线,也方便重复拆装运输。

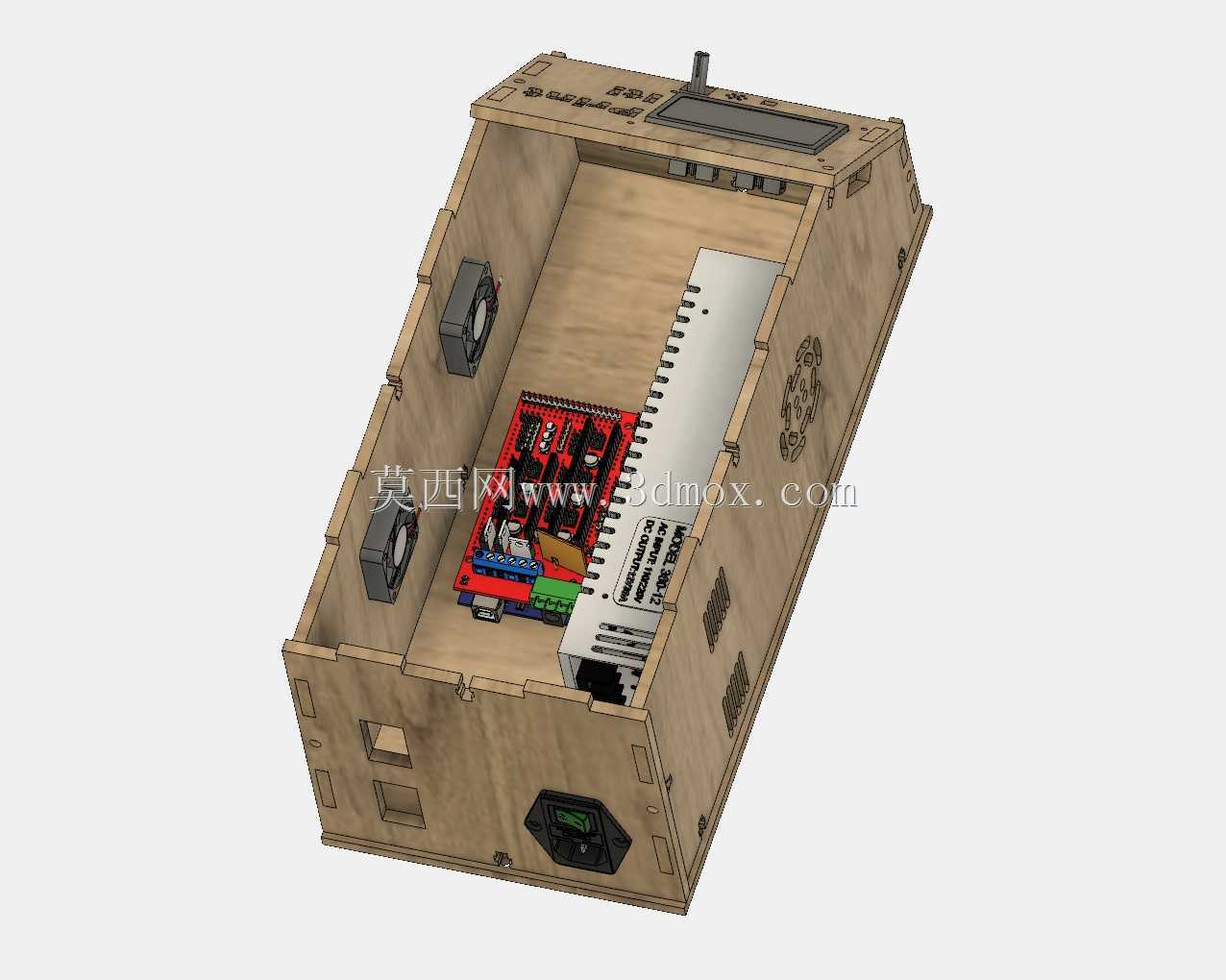

内部空间围绕常见开源控制方案组织。主控板可竖直或水平固定在底板预留立柱上,RAMPS扩展板叠装后,步进电机线、热敏电阻线、加热棒线和限位开关线从箱体侧面或后部出线孔引出;电源模块放置在靠近交流插座的一侧,缩短强电走线长度;风扇布置在散热栅格附近,使气流直接掠过驱动散热片。显示屏嵌入斜面开孔,背后留有屏幕排线弯折半径,避免面板压伤线缆。箱体内部还可根据需要增加隔板,把高压电源区与低压控制区隔开,提升检修安全性。
外形尺寸设计兼顾桌面摆放和器件包络,斜面板并非单纯造型,而是把人机交互面抬升到便于观察和操作的角度;前面板下部保留装饰与标识雕刻区域,可在激光切割时直接刻出设备名称、接口说明和警示符号。底板四角设置垫脚安装位,能够减少箱体与桌面直接摩擦,也让底部留出少量通风和走线间隙。侧板通风口采用多条平行窄槽,既保证开孔率,又避免板材大面积开孔后刚度下降。
在建模过程中,需要重点控制板件配合间隙。6mm板材实际厚度会因材料和切割误差略有波动,榫槽宽度应按实测刀缝和板材厚度预留装配间隙;显示屏开孔、风扇开孔和插座开孔要依据具体器件 datasheet 建立,不能只按外观轮廓绘制。螺钉孔位与螺母槽需保持同轴,六角螺母槽深度应使螺母装入后不凸出板面。线缆出口处建议设置圆角,防止割伤导线绝缘层;若用于长期移动场景,还可在出线孔加装橡胶护线圈。
该结构适用于Cairo Mini一类小型开源3D打印机,也可作为激光雕刻机、小型CNC、桌面点胶设备的控制箱参考。实际改造时,若更换更大功率电源,应重新核算通风面积和风扇风量;若将木质材料改为亚克力,需注意静电和耐热差异,靠近电源的板件应保持安全距离。整体设计以平板化、少工序、易装配为原则,在满足电气防护和人机操作的前提下,把复杂三维壳体拆成若干二维板件,降低了自制设备的制造门槛。
