带内螺纹侧孔法兰形管件接头结构

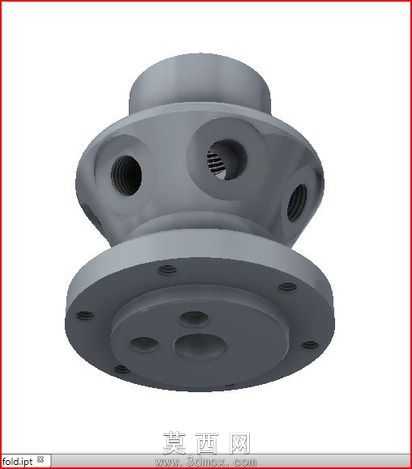

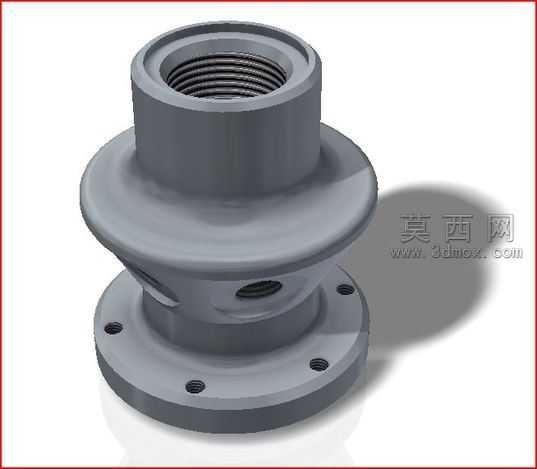

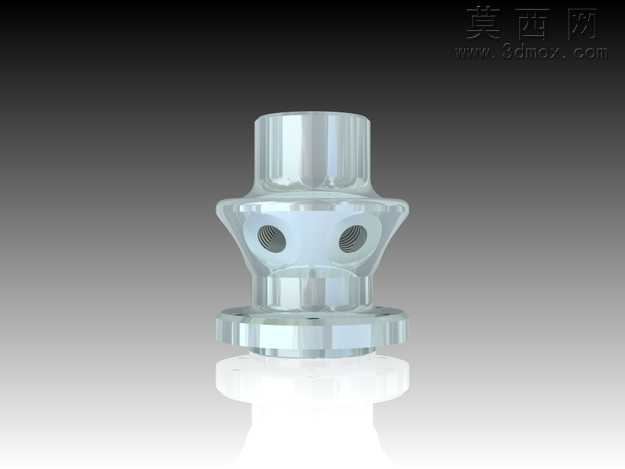

本作品为法兰形管路连接接头的三维建模成果，建模过程中首先梳理零件的功能逻辑：该零件用于管路系统的端部转接，上部为带标准内螺纹的圆柱接口段，用于旋接外螺纹管路，中部为外凸的过渡盘结构，下部为带均匀分布安装孔的法兰底座，法兰盘与中部过渡段之间设置有侧向通孔，用于管路的侧向分流或压力检测接口。建模阶段采用参数化草图驱动特征的方式完成，首先绘制各段的回转截面草图，通过回转特征生成零件的主体基体，保证上部螺纹段、中部过渡段、下部法兰底座的同轴度公差符合管路连接的装配要求；随后在下部法兰盘上绘制安装孔的定位草图，通过圆周阵列特征生成均匀分布的螺栓安装孔，保证孔位的分度精度满足法兰装配的互换性要求；之后在中部过渡段的对应位置绘制侧孔草图，通过拉伸切除特征生成侧向连通孔，同时对侧孔与主体内腔的相交位置做圆角过渡处理，避免应力集中。材质设置上选用工业常用的铸钢材质，调整材质的粗糙度、金属反光度参数，还原铸钢零件经机加工后的表面质感，对上部内螺纹的牙型、法兰安装孔的倒角、各段衔接处的圆角做精细化处理，保证细节特征符合实际加工工艺要求。渲染阶段采用工作室光照环境，添加柔和的地面投影效果，调整视角以完整展示零件的上部接口、中部过渡结构、下部法兰底座以及侧孔的位置关系，清晰呈现各部分的结构比例与连接逻辑。设计过程中充分考虑零件的实际装配需求：上部内螺纹的尺寸符合常用管路的连接标准，下部法兰盘的安装孔分布圆直径、孔径匹配对应压力等级的法兰连接规范，中部过渡段的外凸结构既提升了零件的整体结构强度，也为侧孔的加工预留了足够的壁厚，侧孔的位置避开了法兰安装孔的装配干涉区域，保证零件在实际装配使用中可顺利完成管路对接、法兰固定以及侧向接口的外接操作，整体结构紧凑，壁厚分布均匀，既满足管路连接的密封与强度要求，也兼顾了机加工的工艺可行性，减少不必要的加工工序与材料浪费。
