Ubertron9001多关节机械手臂结构设计

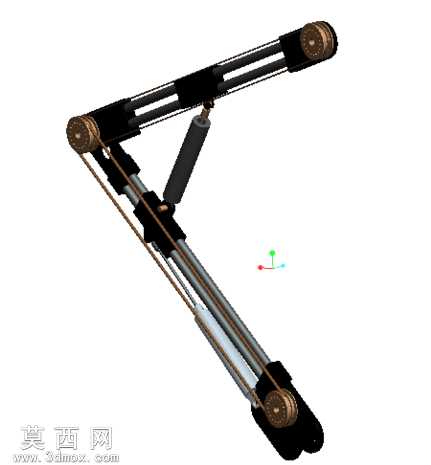

本作品为多关节串联式机械手臂的三维结构设计，整体采用三段式长臂架构，在三维建模过程中严格遵循机械设计的装配逻辑，从基座端关节起始，依次完成大臂段、小臂段、末端执行端连接关节的零件建模与装配约束，每一处铰接位置都预留了标准的转动副间隙，保证机构运动过程中无干涉卡滞。建模阶段针对臂身的平行双杆结构做了参数化设计，将臂身的型材截面、杆长比例、铰接点位置设置为可调整参数，方便后续根据负载需求调整臂展范围与承载能力。材质渲染上，臂身主体结构采用哑光黑色硬质合金材质表现，模拟工业机械臂常用的碳纤维增强复合材料或高强度铝合金阳极氧化后的质感，传动轮部位做了古铜色金属做旧效果，还原同步带轮的铜质基材特性，气撑杆部件则分别赋予黑色磨砂塑料与亮面金属镀铬材质，区分缸体与活塞杆的不同材质属性，同步带部分采用半哑光深棕色橡胶材质，添加细微的织物纹理提升真实感。结构设计上，大臂与小臂之间配置了气弹簧辅助支撑结构，用于平衡臂身自重带来的倾覆力矩，降低关节驱动的负载要求，各段臂身内部预留了传动带的走带空间，采用同步带传动方案实现关节间的动力传递，相比齿轮传动拥有更好的缓冲减震性能，同时降低了多关节串联结构的装配精度要求。末端关节同样采用铰接式带轮结构，可搭配不同的末端执行器完成拾取、搬运、操作等作业任务，整体结构兼顾了大臂展作业范围与结构轻量化需求，各零件的建模精度满足工程装配要求，可直接用于运动仿真验证、结构受力分析以及后续的加工出图参考，完整还原了绳索加带传动混合驱动的长臂机械臂的结构特点，清晰展现了多关节机械臂从动力输入到末端动作传递的完整结构逻辑。
