充电式Ryobi手持往复锯结构建模设计

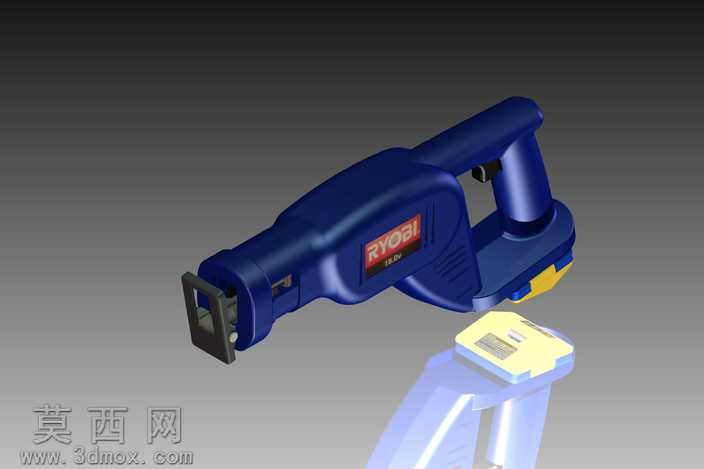

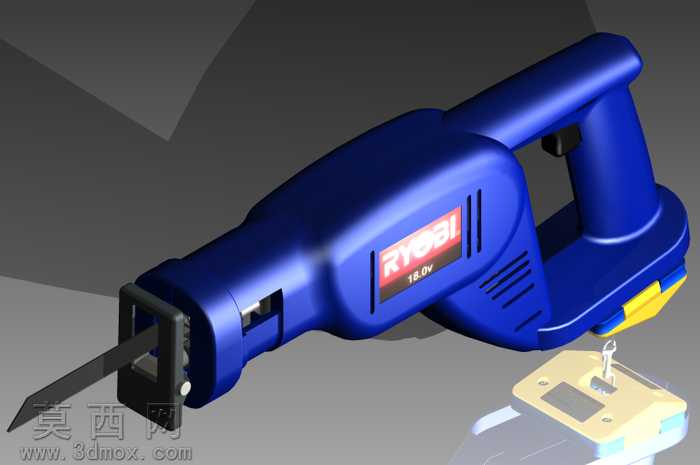

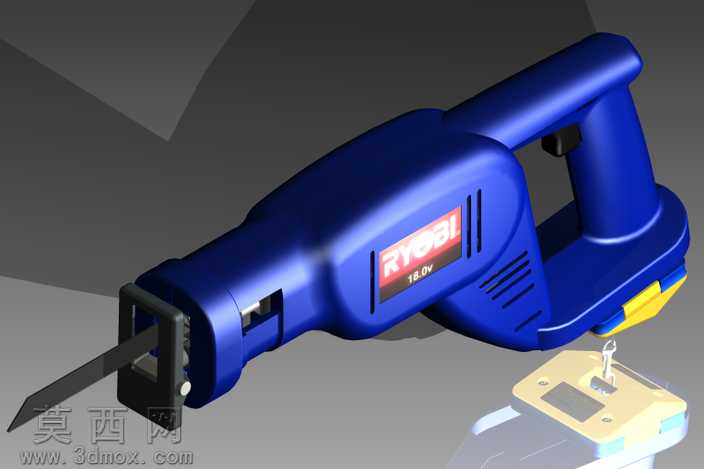

本作品为充电式手持往复锯的完整三维参数化建模成果，建模过程以实物逆向工程思路为核心，严格遵循手持电动工具的人机工程设计逻辑与实际装配约束关系，完整还原了产品的全部结构细节。建模阶段首先梳理往复锯的整体功能模块划分，将整机拆分为握持机身、传动仓、锯片夹持机构、电池接驳底座四大核心部分，逐一完成各零件的特征搭建：机身外壳采用曲面建模方式构建流畅的握持轮廓，表面的散热格栅、品牌标识凹槽、扳机按键安装位均通过拉伸切除、曲面偏移等特征实现，精准还原外壳的壁厚与内部加强筋布局，保证壳体结构的合理性；锯片夹持端的快装结构、导向挡块、锁紧卡扣等细小零件均按照实际装配尺寸完成建模，各活动部件预留了合理的运动间隙，可直观展示锯条往复运动的动作逻辑；手柄部分的D型握持轮廓充分贴合人手握持的弧度，扳机位置、防滑纹理区域的设计符合日常操作的施力习惯，电池接驳底座的卡扣结构、电极触点位置完全匹配对应规格的18V锂电池包，还原了快拆电池的装配结构。材质与渲染阶段针对不同部件的物理属性赋予对应材质：机身外壳采用哑光深蓝色工程塑料材质，调整材质的粗糙度与反光度还原电动工具外壳的磨砂质感；锯片采用高碳钢金属材质，添加细微的表面划痕与金属反光效果模拟真实工具的使用质感；电池包部分采用亮黄色工程塑料与深蓝色机身形成视觉区分，扳机按键、内部金属传动件分别赋予黑色软胶、抛光金属材质，提升模型的真实感。渲染场景采用柔和的影棚布光，通过多角度光源突出机身的曲面转折与结构细节，搭配浅灰色背景突出产品主体，同时完成了电池包拆卸状态的渲染展示，清晰呈现电池与机身的接驳结构。整个建模过程未依赖外部CAD参考数据，完全通过逆向测绘的尺寸推导完成各零件的参数匹配，所有零件之间的装配关系符合实际生产的装配逻辑，既完整呈现了充电往复锯的外观造型，也清晰展示了内部结构的布局逻辑，可作为手持电动工具设计的参考案例，也可用于相关产品的结构演示、装配教学场景。
