达芬奇风格无支撑FDM打印传动机构

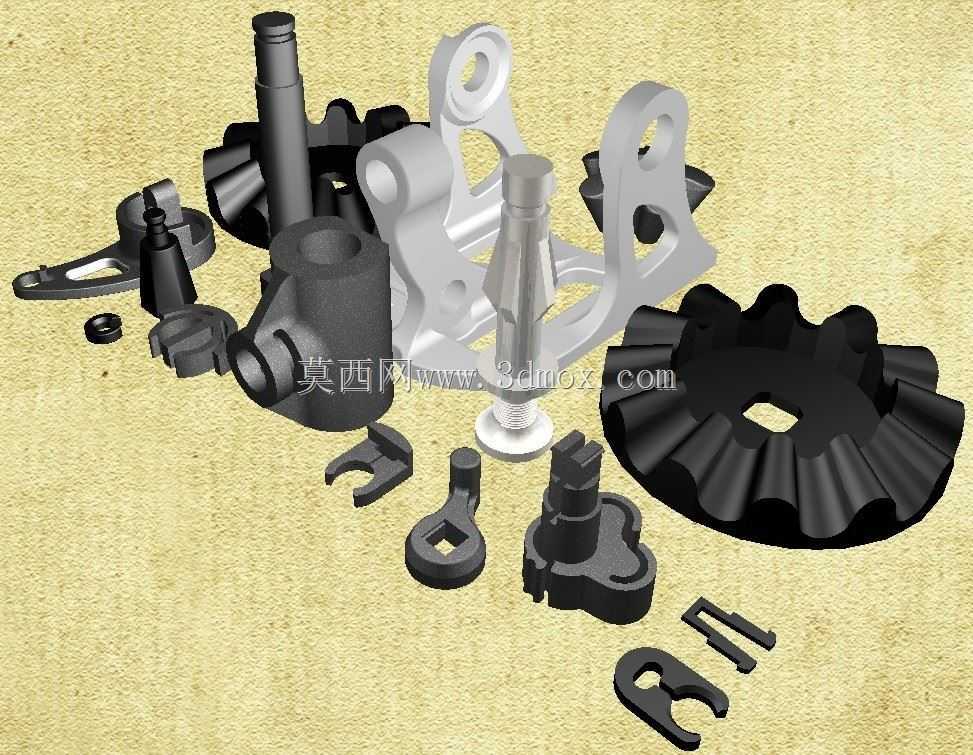

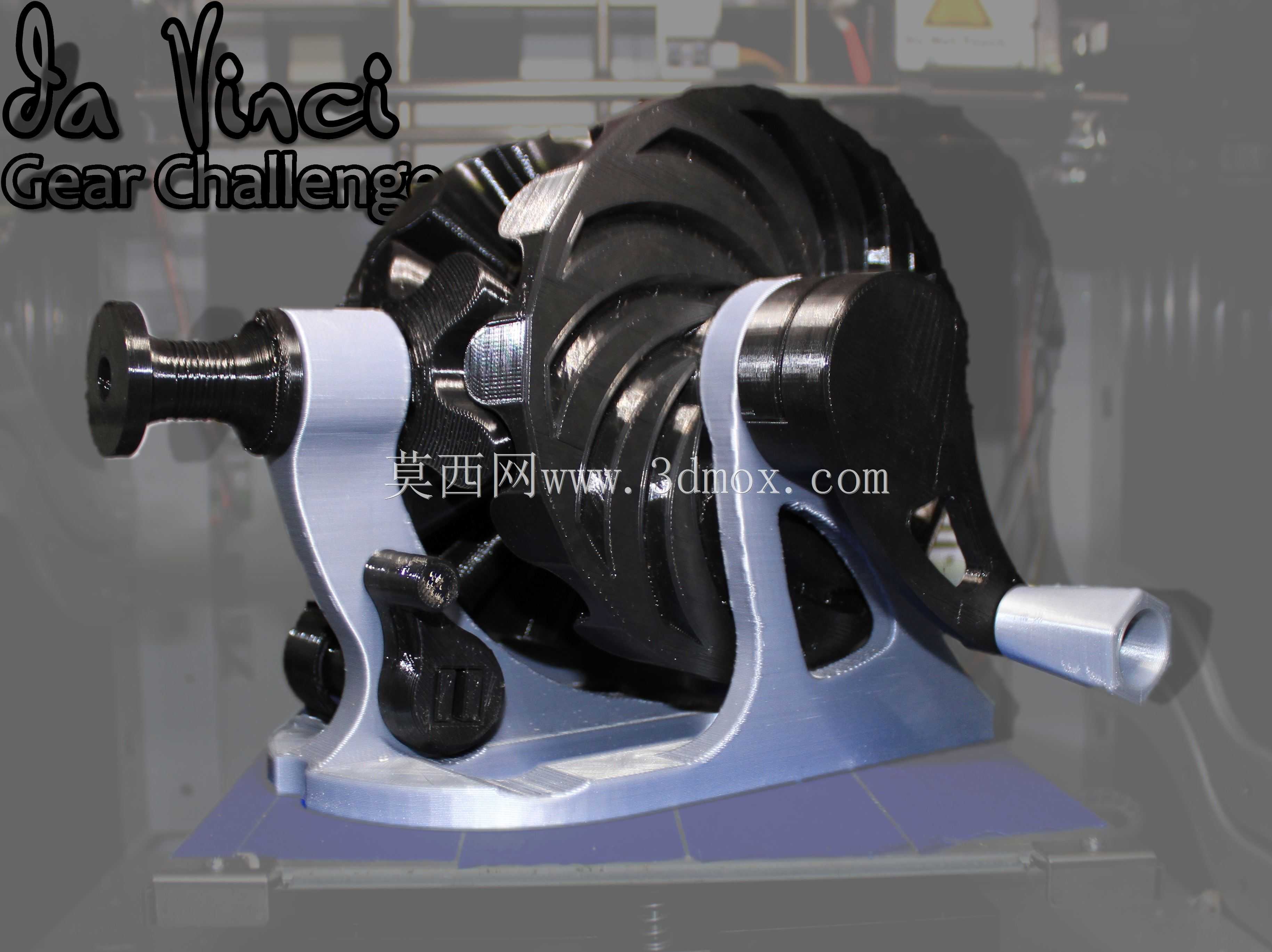

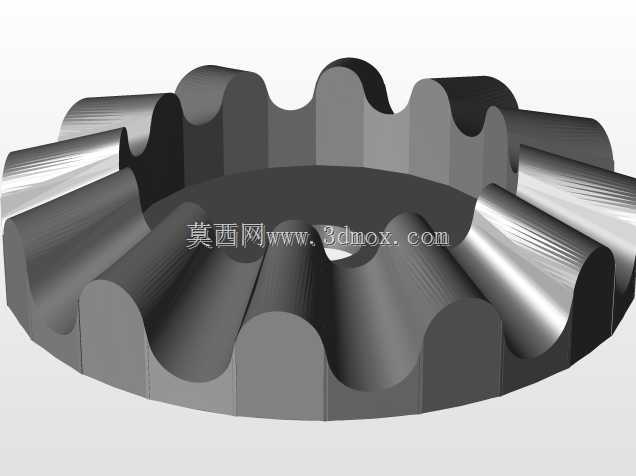

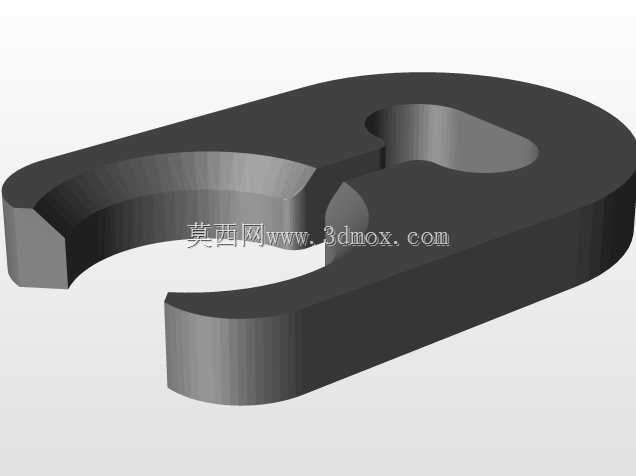

　　这套传动结构的几何轮廓脱胎于经典手稿中的机械意象，但在细节处理上完全围绕熔融沉积成型的工艺约束展开，没有沿用传统金属机构里的销钉、紧定螺钉这类独立紧固件，全部十六个组成零件都可以直接在桌面级FDM设备上完成成型。做结构评审时最先注意到的是它的支撑规避逻辑：所有悬伸面的角度都控制在设备自支撑阈值以上，内腔的弧形过渡没有出现低于四十五度的下向面，连齿轮啮合区域的齿侧间隙都特意放大到适配耗材挤出膨胀的范围，打印全程不需要生成任何外置支撑结构，成型结束后只需要把零件从构建平台上取下，去掉底座边缘的少量拉丝就可以直接进入装配环节，完全省去了支撑拆除、表面二次打磨、紧固件预装这些后处理工序。

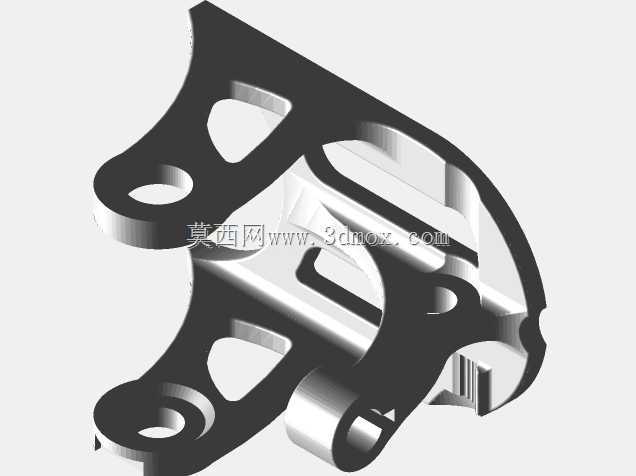

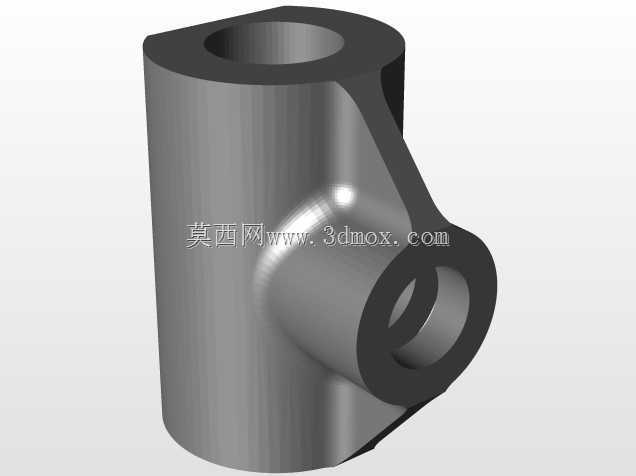

　　从实际装配边界来看，整套机构的外轮廓是适配常规桌面打印设备成型仓尺寸设计的，最大外形的长宽高都落在两百毫米级的成型区间内，不需要拆分大件就可以一次性排布所有零件的打印工位。侧板类零件采用了大面积的镂空减重结构，这些镂空不是单纯的装饰造型：三角形与长圆形的开孔排布刚好顺着零件受力的主应力方向，既把打印时的耗材消耗量压到较低水平，又减少了大截面实心件打印过程中因为冷却收缩产生的翘曲变形风险。两侧的弧形支架上预留的同轴孔位承担着转轴的定位功能，孔的内径按照FDM打印的水平孔收缩补偿做了预偏移，不需要二次铰孔就可以和打印成型的齿轮轴形成顺滑的转动配合。

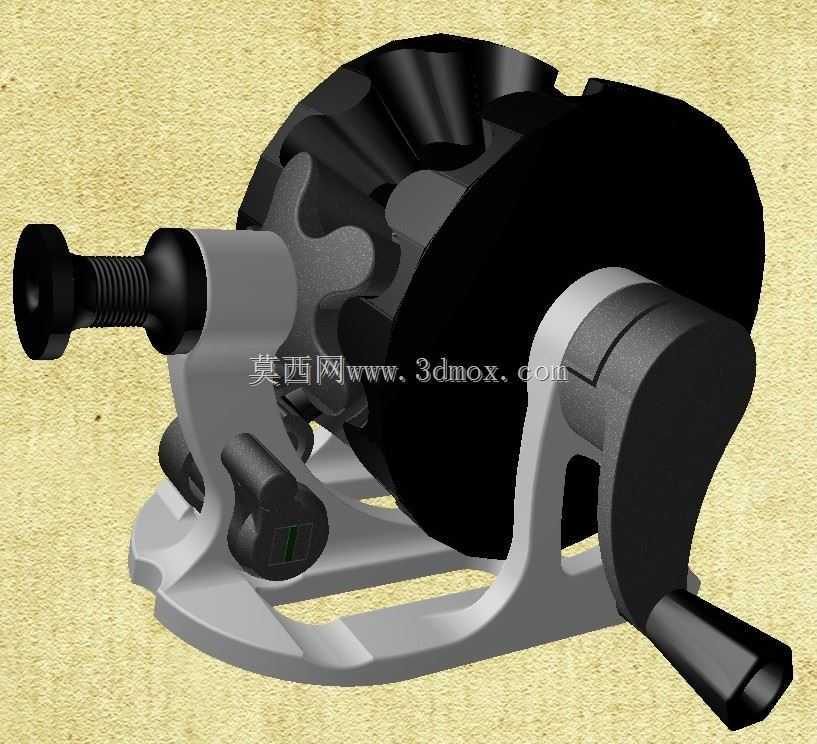

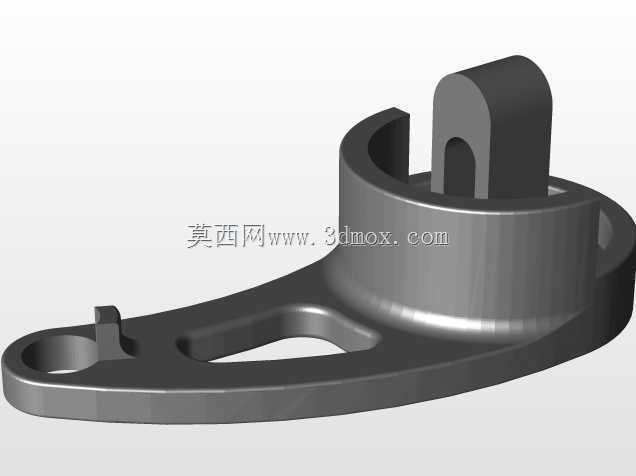

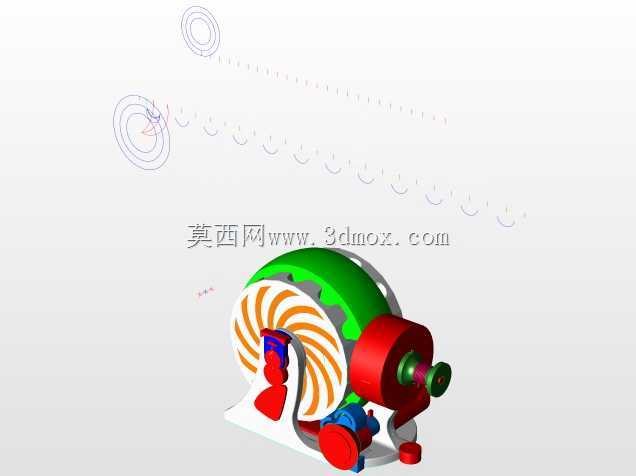

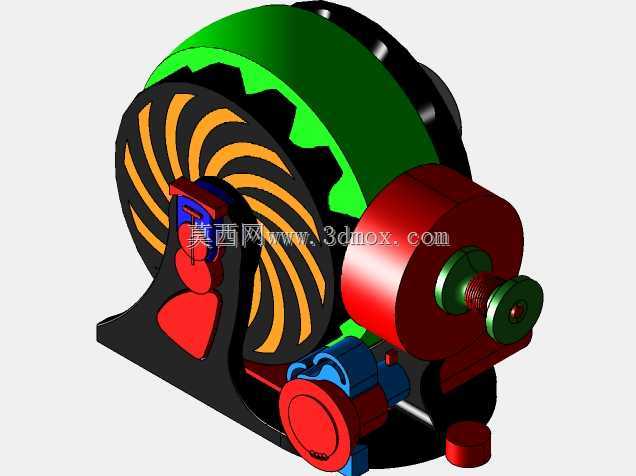

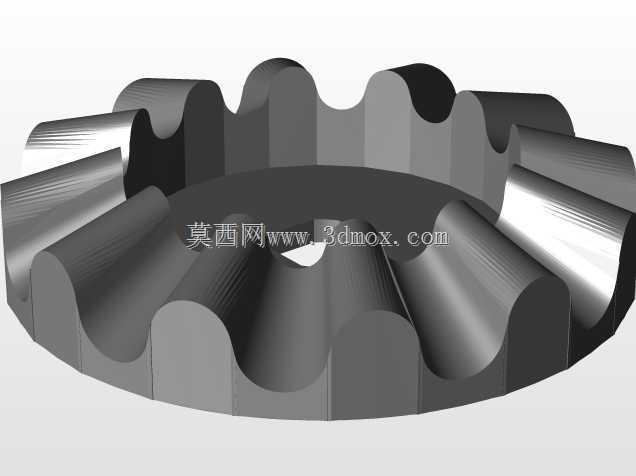

　　功能层面这套结构把齿轮传动、蜗杆啮合、离合器接合这几个经典机械原理整合在了同一块安装基体上，手动拨动输入端的曲柄时，动力会经过一级齿轮副减速，再传递到蜗杆蜗轮组完成大传动比的换向，侧边的离合滑套可以在不拆卸任何零件的状态下切断或者接通末端输出，用来演示动力传递路径非常直观。因为所有配合面都是按照塑料件的摩擦特性设计的，转轴和孔位之间预留的间隙刚好抵消PLA或者ABS材料打印后的层厚误差，转动过程中不会出现金属件那种需要额外加注润滑脂的要求，干摩擦状态下就可以保持顺畅的往复运转。

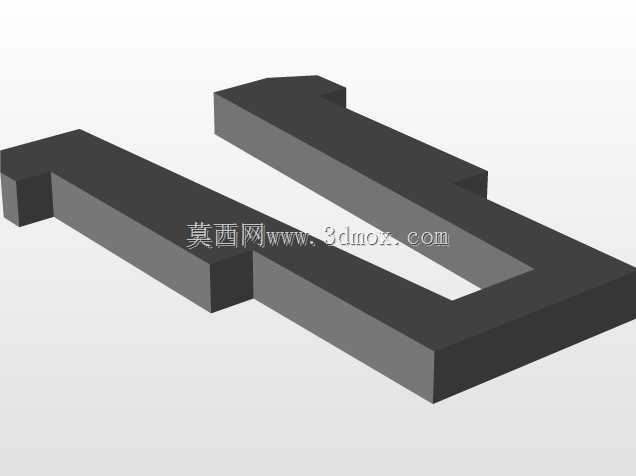

　　在教学场景里，这类结构可以直接放在机械原理课堂上做拆解演示，学生不需要面对复杂的工业设备，就能直观看到齿轮啮合的侧隙调整、蜗杆传动的自锁特性、离合器的接合断开动作逻辑；在创客工坊的场景中，它也可以作为小型动态展示装置的核心传动单元，外接小型舵机或者手摇柄就可以驱动末端负载，镂空的侧板本身也具备很强的机械美学展示效果。设计过程中特意把所有零件的壁厚都控制在FDM工艺最稳定的两到三毫米区间，没有出现薄于一点五毫米的脆弱凸台，也没有大体积的实心厚壁区域，即使用低速、大层厚的快速打印参数制作，零件的结构强度也完全满足手动演示的使用需求，不会在装配或者拨动的时候出现断裂。整套结构没有嵌入任何金属嵌件，所有卡扣、定位轴、配合凸缘都是和零件一体打印成型，真正做到了全塑料件无额外五金件就能完成完整装配，随结构附带的说明文档把每一个零件的装配顺序、啮合对位标记都做了清晰标注，即使是刚接触3D打印机械结构的制作者，也可以按照对位关系快速把整套机构组装完成，不需要反复调整配合间隙。
