链轮驱动可拼接链板输送机组

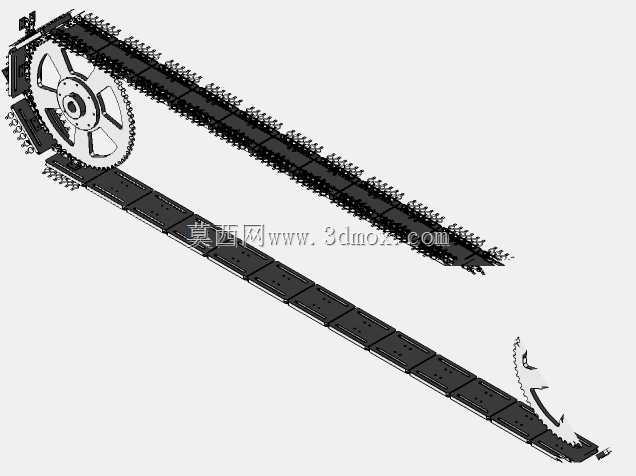

　　这套链板输送结构面向车间内部连续转运场景，常见于包装线后端成品归集、机加工工序间工件流转、装配线工位衔接以及仓储分拣段的水平输送。整机采用长距离直线布置，两端分别设置主动链轮轴组与从动张紧链轮轴组，闭环链条沿机身两侧导轨循环运行，链板逐节铰接在链条附件上，形成连续承载面，能够稳定承托箱装件、规整托盘、成型工件以及袋装物料，避免皮带输送在重载、尖锐边角工件工况下容易出现的划伤、跑偏与打滑问题。

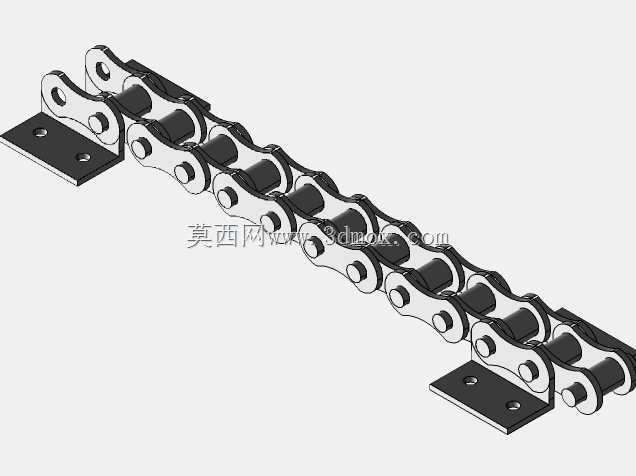

　　从结构组成看，输送段主体由标准链板单元、双侧滚子链、端部链轮组件、机架支撑、导轨挡边和驱动安装位构成。链板采用平板式承载面，板件之间保留铰接间隙，既能在直线段保持平整支撑，又能在端部绕链轮回转时顺利弯折；板面可根据输送物形态增加挡边、工装定位块或防滑结构，适配不同工件的定位需求。链条作为牵引件，与链轮齿形精确啮合，传动过程中速比稳定，长距离运行时不易出现弹性滑动；端部链轮采用大直径分度圆设计，可降低链条绕入绕出时的多边形效应，减小铰接点冲击噪声，同时让链板回转轨迹更平顺。

　　设计思路上，该结构强调模块化拼接与现场维护便利性。输送长度方向由多段标准机身单元组合而成，各段机架通过螺栓连接，可依据产线占地调整总长，也便于分段进场安装。两侧导轨对链条回程与承载边进行约束，限制链条在重载启停时的横向摆动；从动端配置张紧调节结构，通过轴承座滑移补偿链条磨损后的节距伸长，保持合理啮合间隙，防止跳齿。主动端预留减速电机安装接口，工程师可根据输送节拍、单件重量和线体长度选配驱动功率，并在轴端设置链轮与止退结构，保证启停定位可靠。

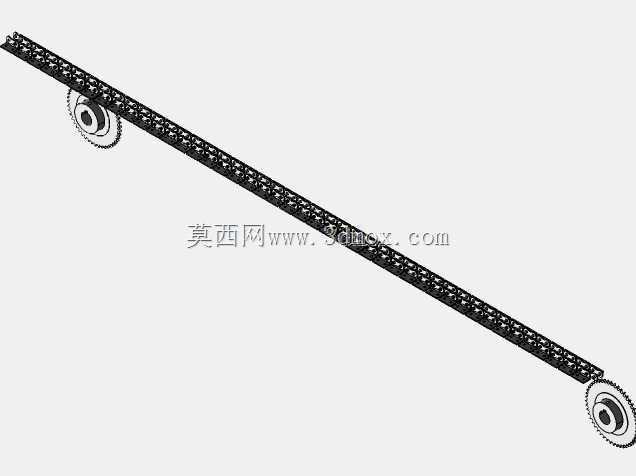

　　外形与安装边界方面，线体呈狭长水平布局，长度方向为主要占地尺寸，宽度由链板有效输送宽度、双侧链条及机架外轮廓共同决定；端部链轮组件处需预留链条绕转空间和维护操作空间，机架下方支撑腿按跨度布置，支撑点应落在平整地坪或预埋钢板上。安装时需保证两端链轮轴平行、两侧链条同步张紧，否则容易出现链板偏斜、链条异常磨损和卡滞现象。驱动侧应留出检修距离，便于拆装链轮护罩、检查链条润滑和更换铰接件；线体与上下游设备衔接处，可在进料端设置导料板，在出料端配置挡停或分流机构，使工件平稳过渡。

　　功能特性上，链板承载面刚性强，能承受集中载荷和频繁启停冲击，适合金属件、包装箱、注塑件等较重物料；链条链轮啮合传动适合油污、切屑、粉尘等相对恶劣环境，维护点集中在链条润滑、张紧量复核和链轮齿面磨损检查。三维结构中各链板、销轴、链节、链轮齿廓和机架连接关系完整表达，可用于干涉检查、输送长度规划、驱动选型校核以及非标产线方案沟通。对结构设计人员而言，建模重点在于链板铰接间距与链条节距匹配、链轮分度圆与回转空间校核、导轨导向面高度一致性以及张紧行程是否满足后期磨损补偿；对设备选型人员而言，可据此确认有效输送宽度、支撑腿布置、端部转弯半径和设备外接尺寸，再结合物料重量、输送速度和节拍要求完善驱动与防护设计。
