机加工用高度偏移测量划线规结构

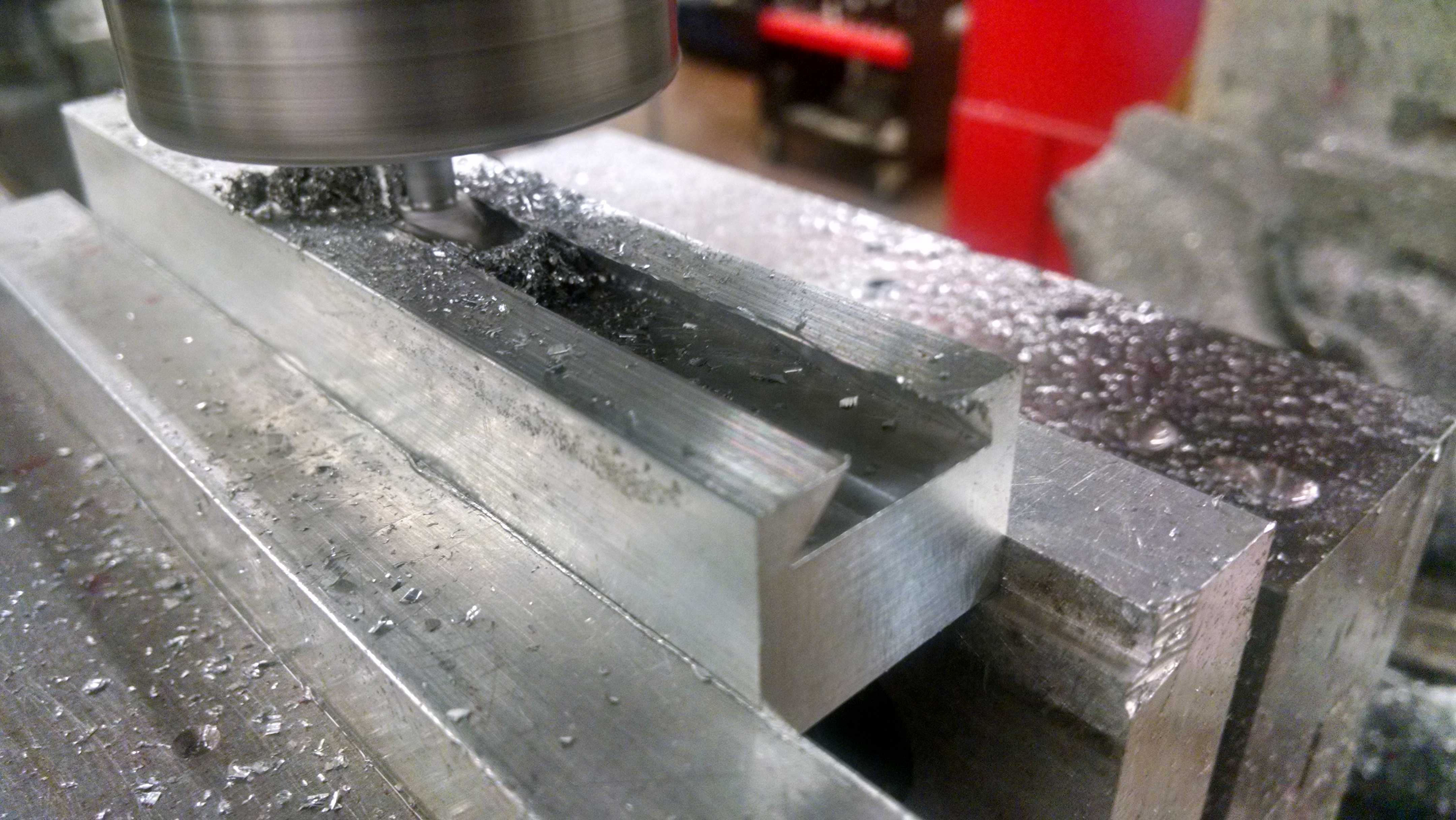

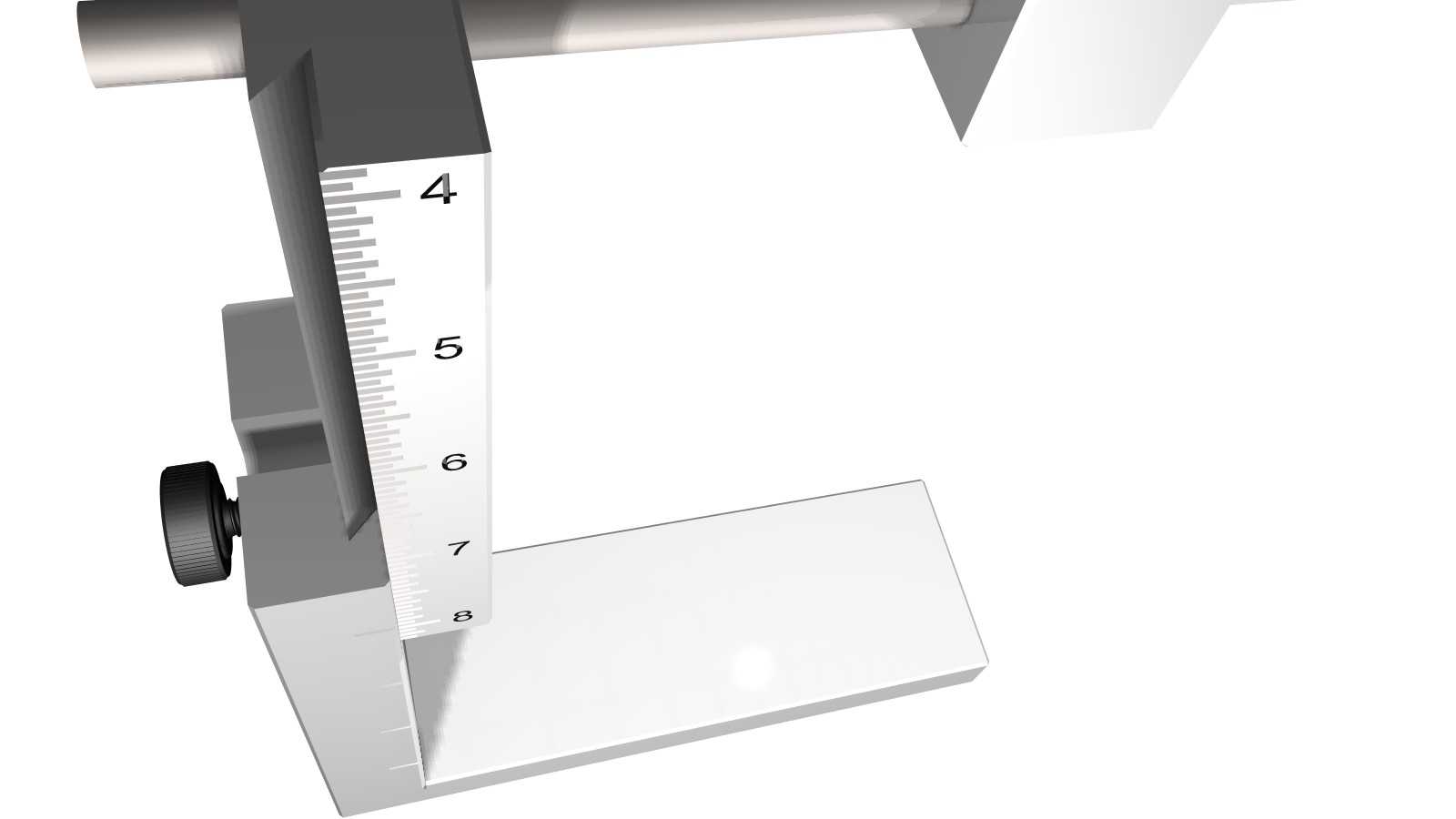

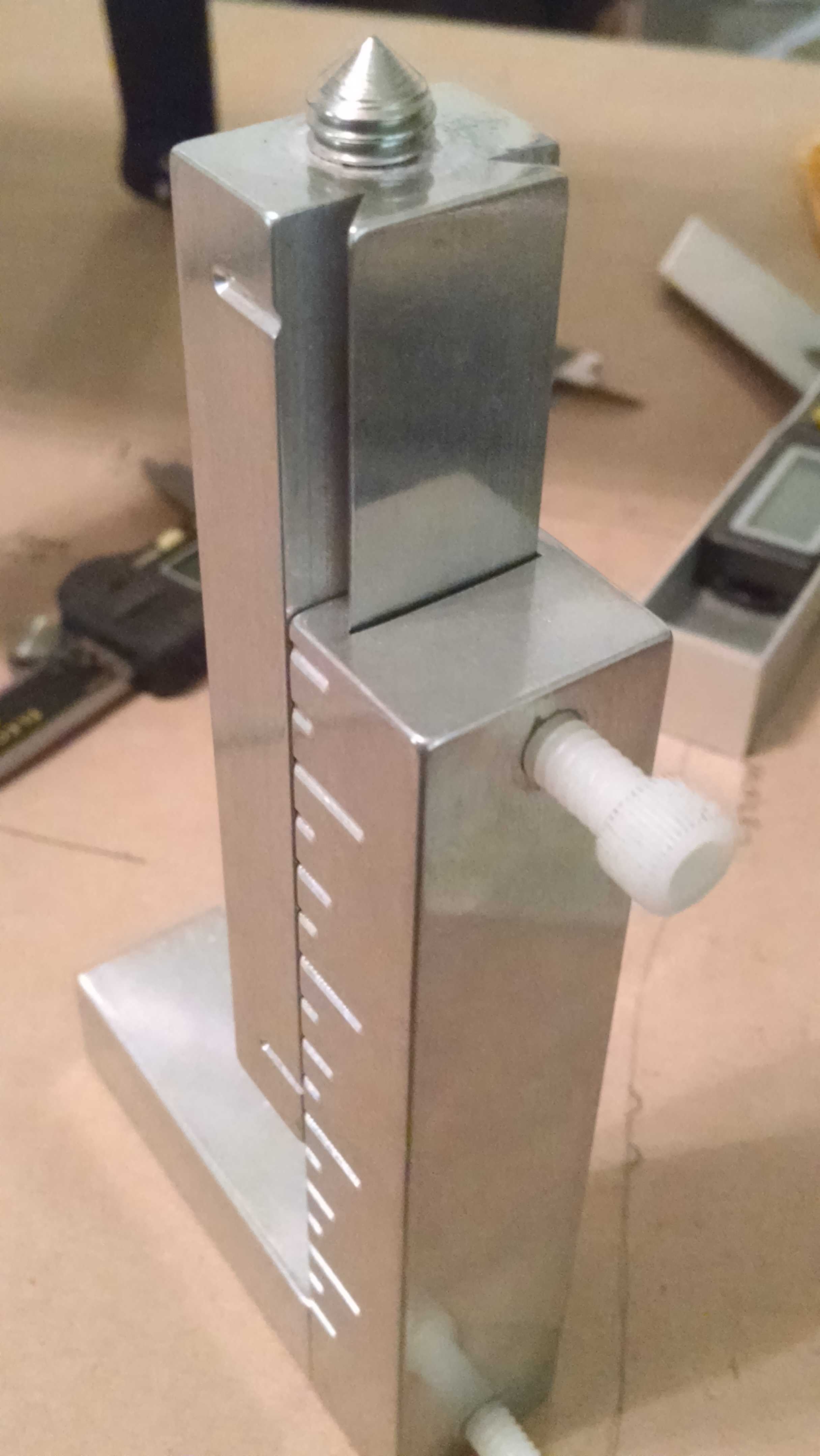

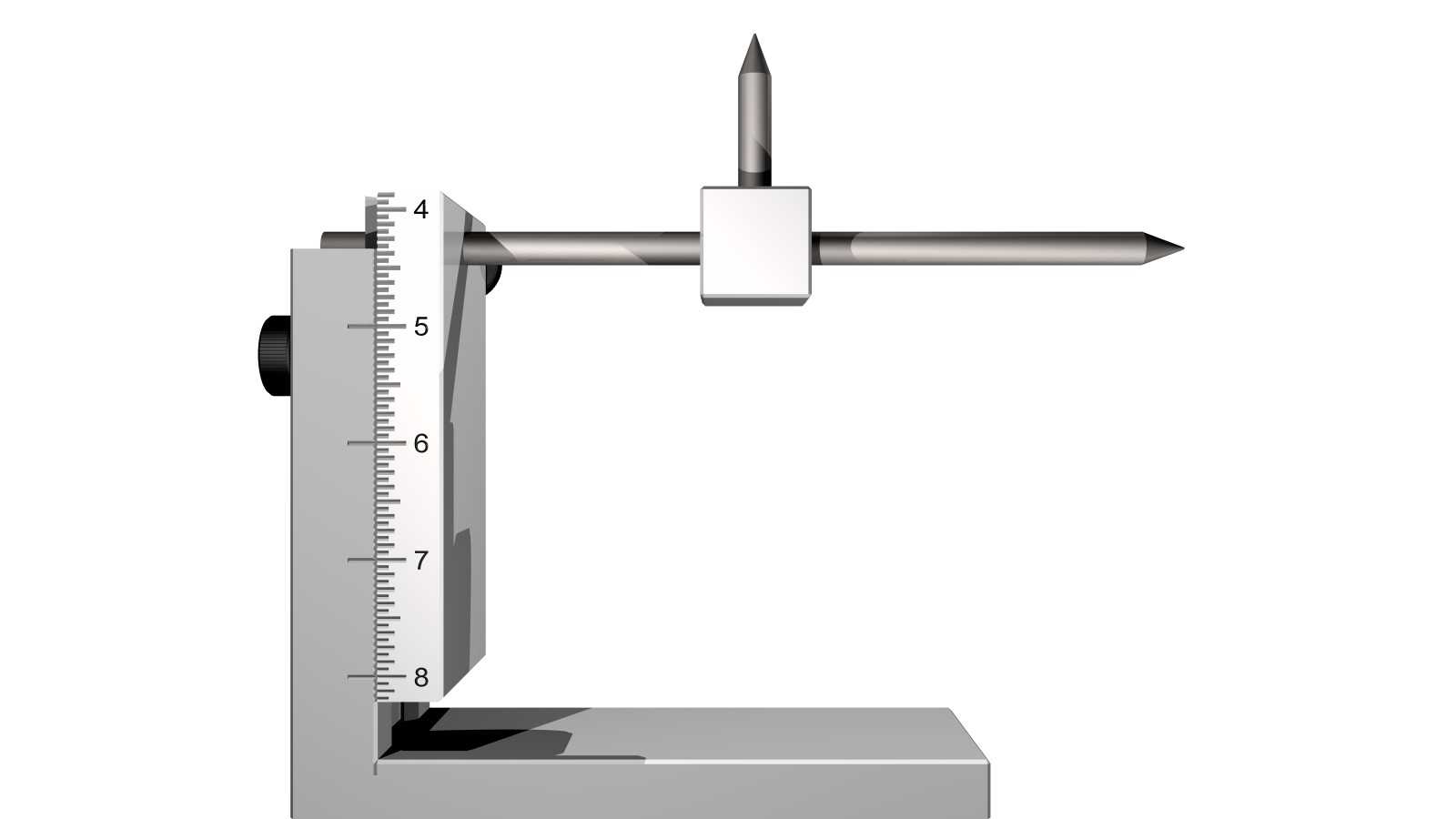

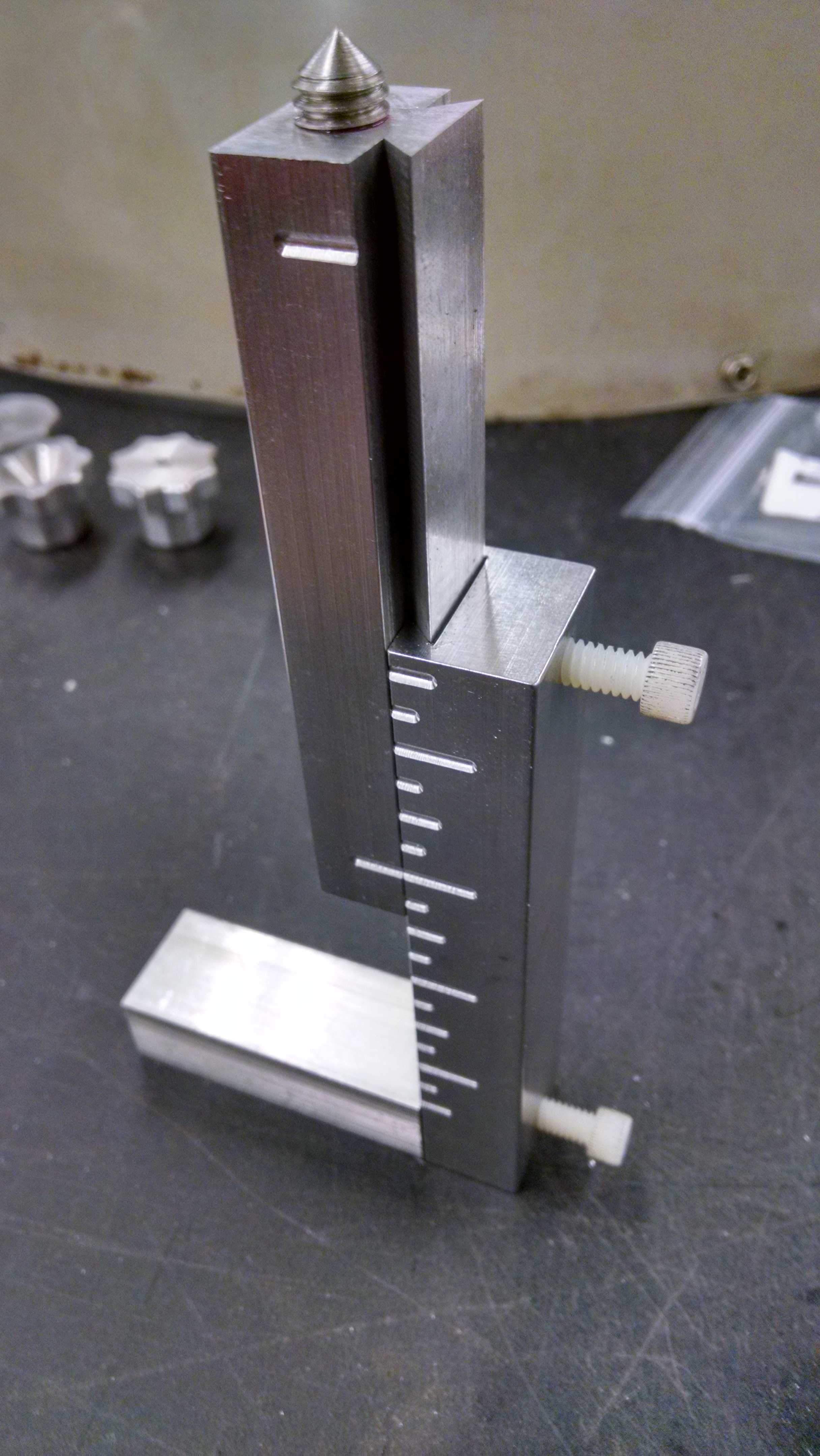

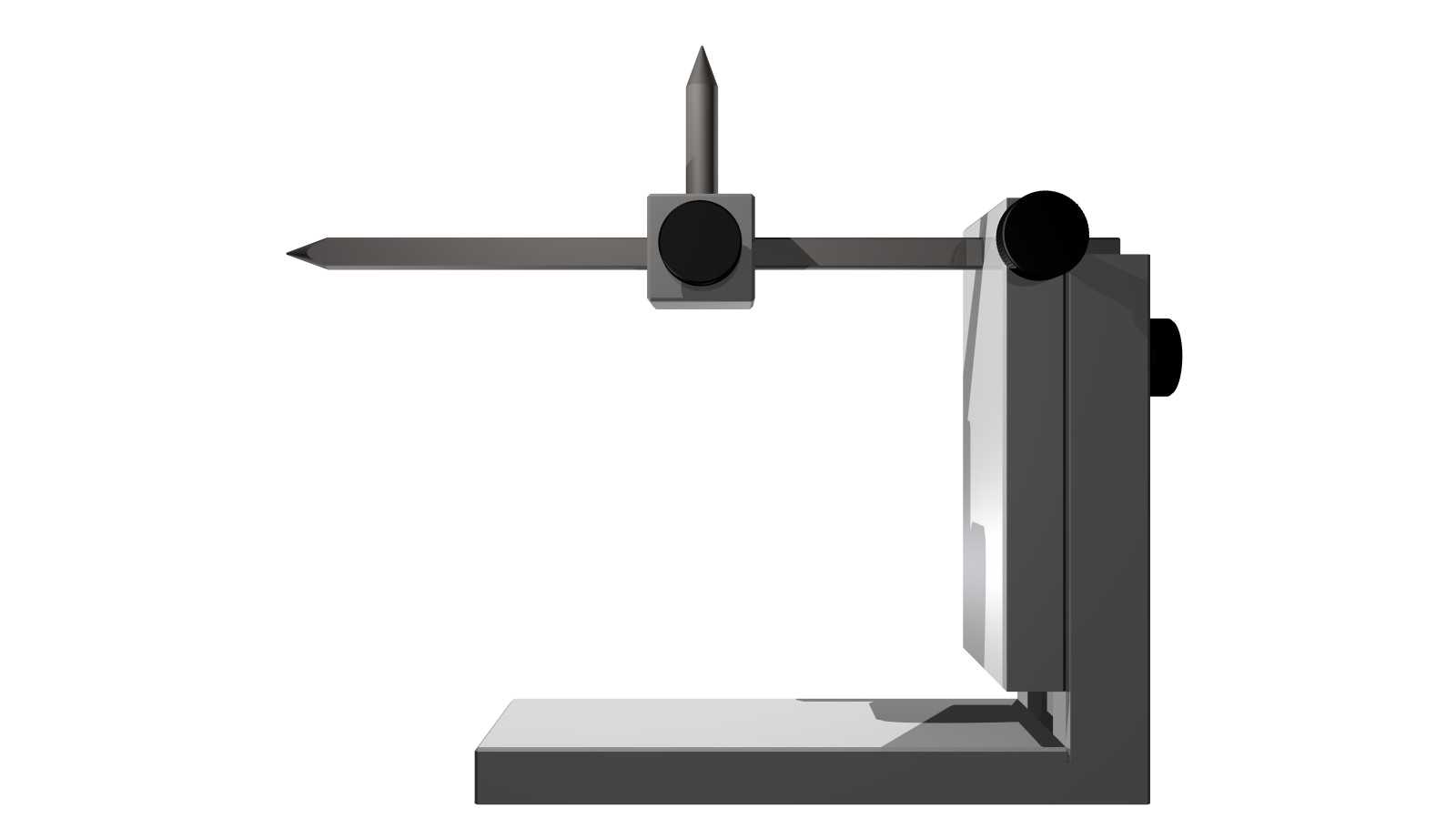

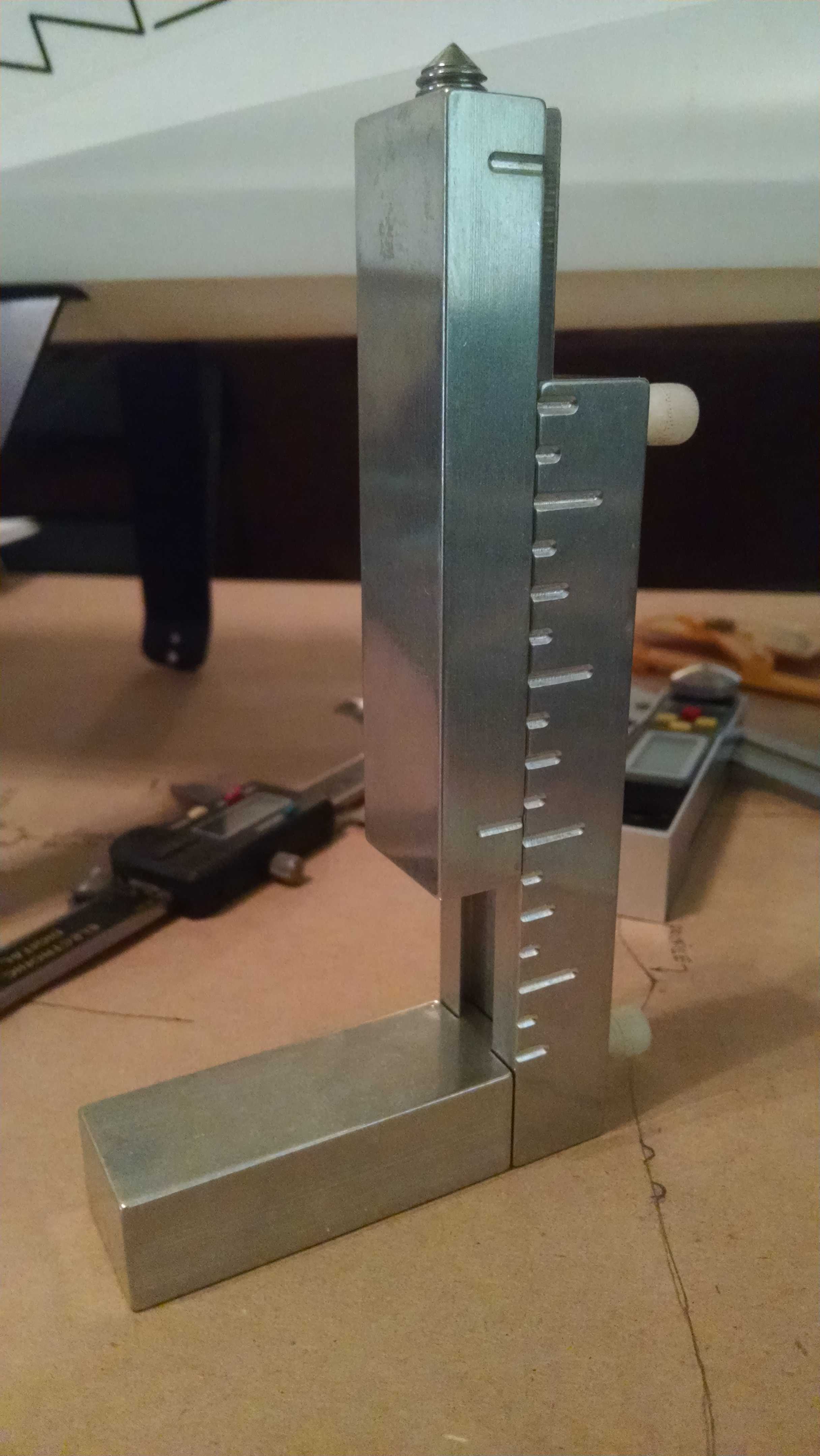

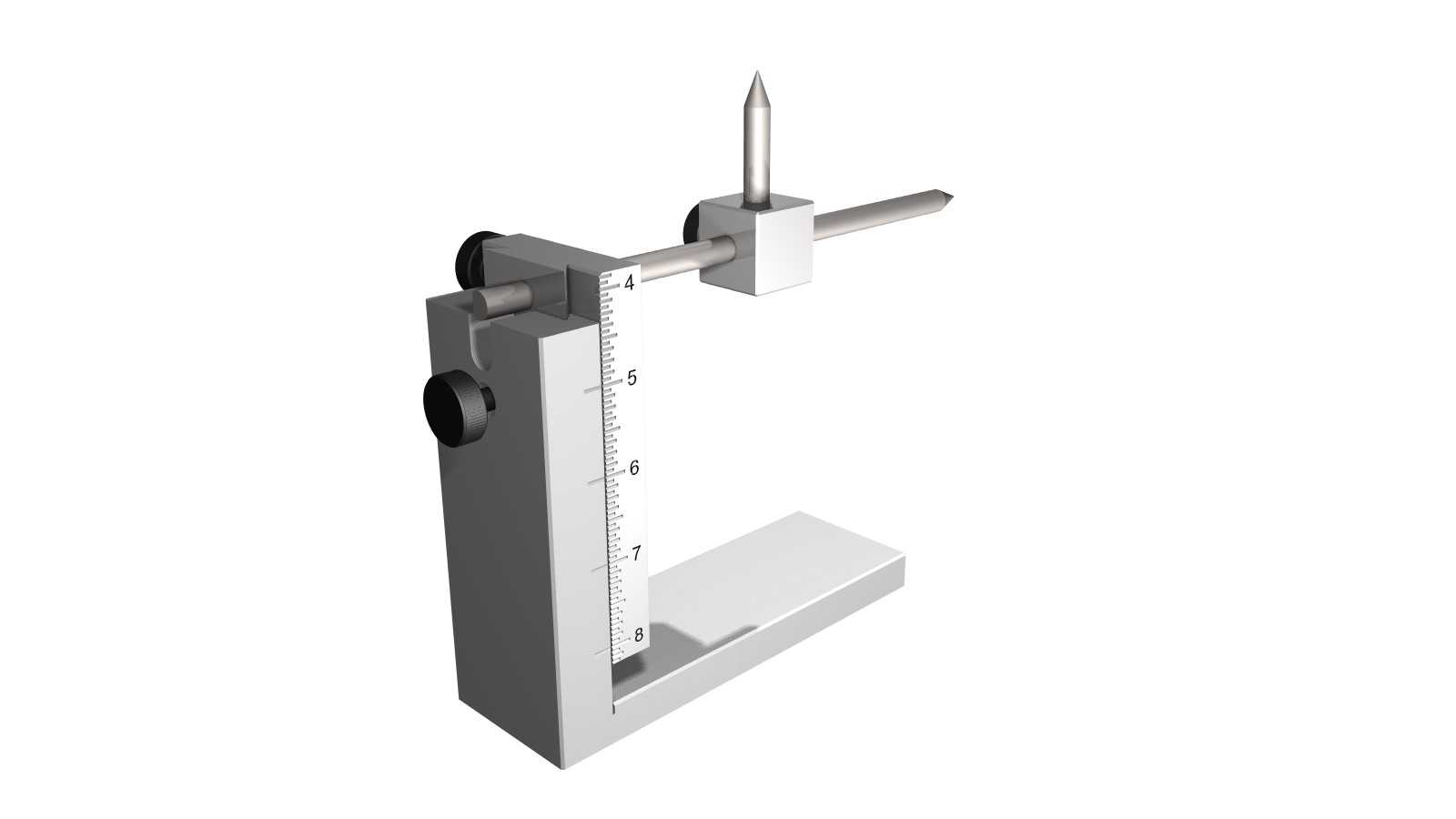

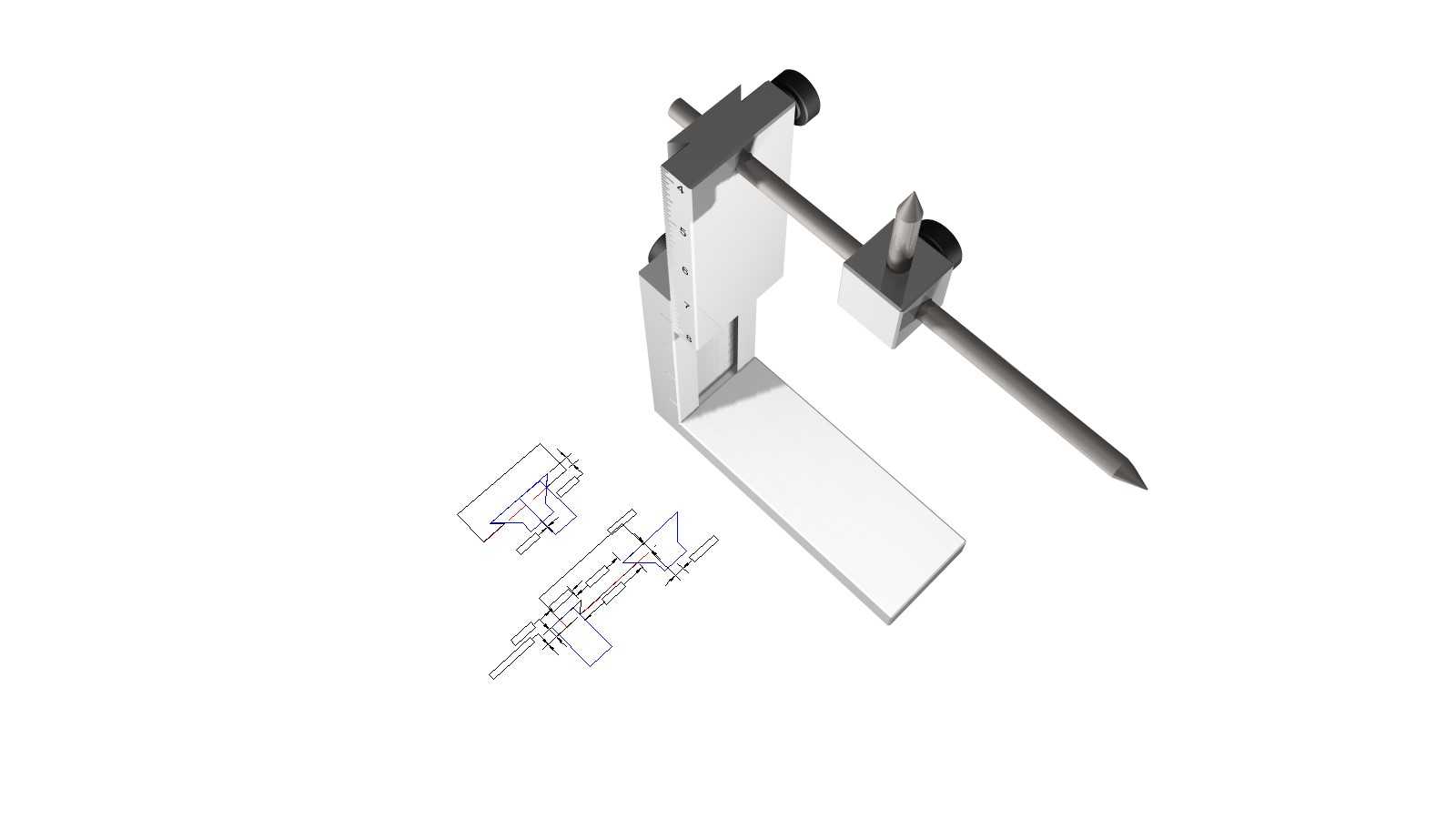

在单件小批量机加工、钳工划线、工装调试的现场场景里，这类带划线头的高度偏移测量规是工位上常备的辅助检具，不需要依赖高精度三坐标或者高度仪的复杂操作，就能快速完成工件基准面的高度差测量、平行偏移划线、形位公差初检的工作，尤其适合模具修配、钣金件校形、工装夹具预调这类对操作灵活性要求高的场景。从结构设计逻辑来看，这款量规采用了L型铸铁基座作为安装基准，基座底面做了刮研处理，保证和平台、工件基准面贴合时的平面度误差控制在合理范围，避免基座倾斜带来的测量偏差；垂直立柱上加工有等距调节孔位，配合锁紧旋钮可以快速调整横臂的安装高度，不需要像传统游标高度尺那样反复微调锁紧，适配不同高度区间的测量需求，横臂本身采用轻质合金材质，降低悬臂伸出后的自重变形量，横臂上的滑动划针座可以沿横臂轴向自由移动，配合侧面的锁紧螺钉，能固定任意横向偏移位置，划针采用硬质合金尖端，既可以在钢件、铝件表面划出清晰的加工基准线，也可以替换成测量表头做高度差的直接比对。实际使用时，操作人员只需要将基座贴合在工件的基准平面或者检验平台上，先调整横臂到大致的测量高度，锁紧立柱端的旋钮，再滑动划针座到待测位置，通过微调划针的伸出长度，让尖端接触待测表面，就能直接读取高度或者偏移的数值，也可以沿着基准面滑动整个量规，完成长距离的平行划线作业，相比传统的高度尺，这款量规的横臂伸出长度更长，能跨过工件的凸台、肋板结构，测量传统量具难以到达的内侧位置，解决了异形件测量时的空间干涉问题。从安装边界来看，基座的长宽尺寸适配常规检验平台的T型槽间距，不需要额外做转接安装，垂直立柱的有效行程覆盖了常规小型机加工件的高度测量范围，横臂的最大伸出长度满足大部分中小型零件的偏移测量需求，整体结构没有多余的复杂传动部件，日常维护只需要定期清洁立柱和横臂的滑动面，涂抹少量防锈脂即可，在车间多粉尘、多切削液的环境下也能保持稳定的使用精度，不会因为细小切屑进入配合间隙就出现卡滞、测量失准的问题。在工装调试场景中，这款量规还可以用来快速校验夹具定位面的平行度、定位销的高度差，不需要拆卸工件就能完成在线检测，大幅缩短了工装调整的辅助时间，划线作业时硬质合金划针的尖端磨损后可以快速更换，不需要整体更换划针座，降低了日常使用的耗材成本，整体结构的受力设计也做了优化，悬臂伸出到最大长度时，横臂的下挠量控制在钳工划线允许的误差范围内，不会因为自重变形导致划线或者测量出现超差。
