创想三维K1XY轴步进电机结构

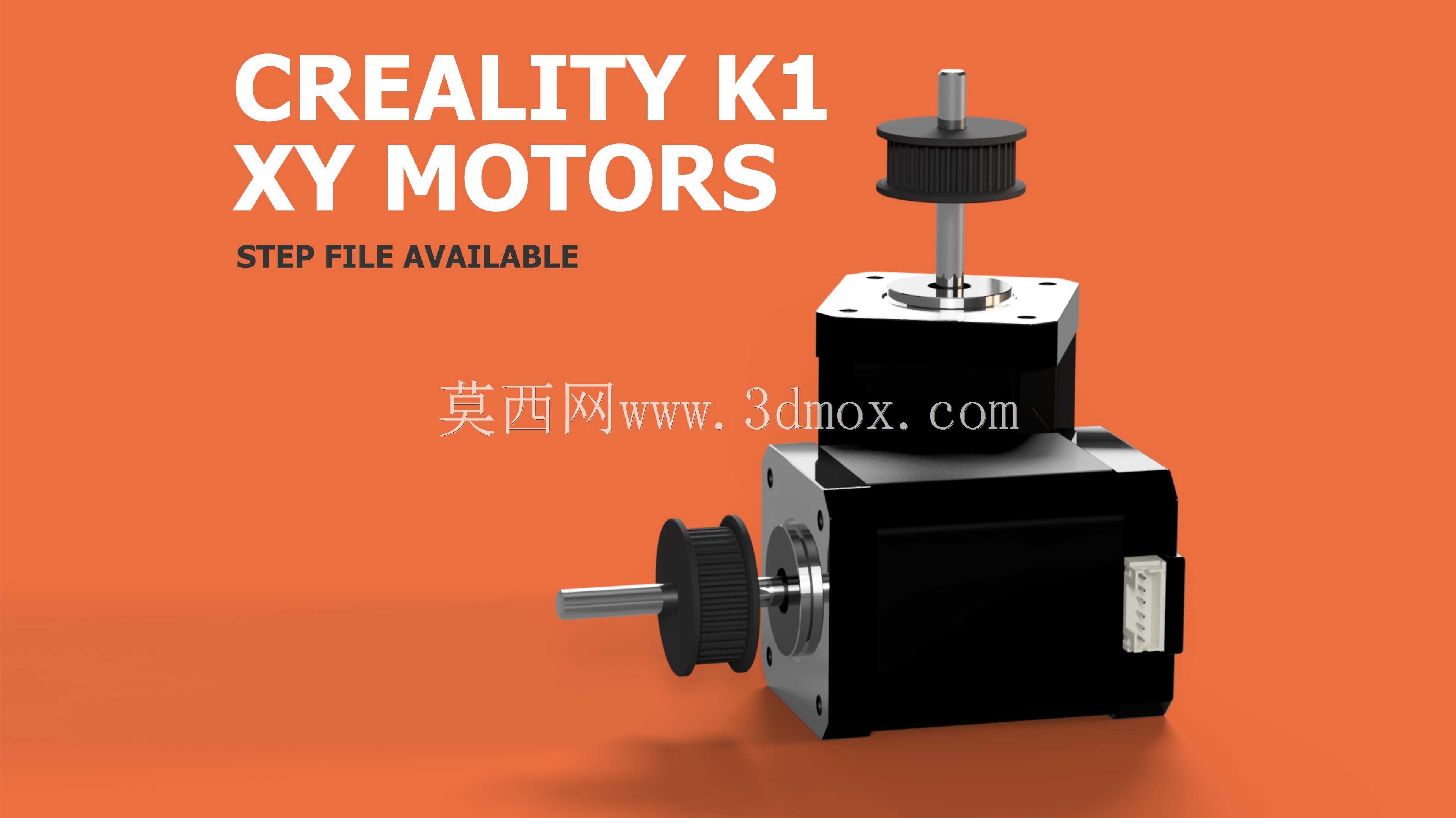

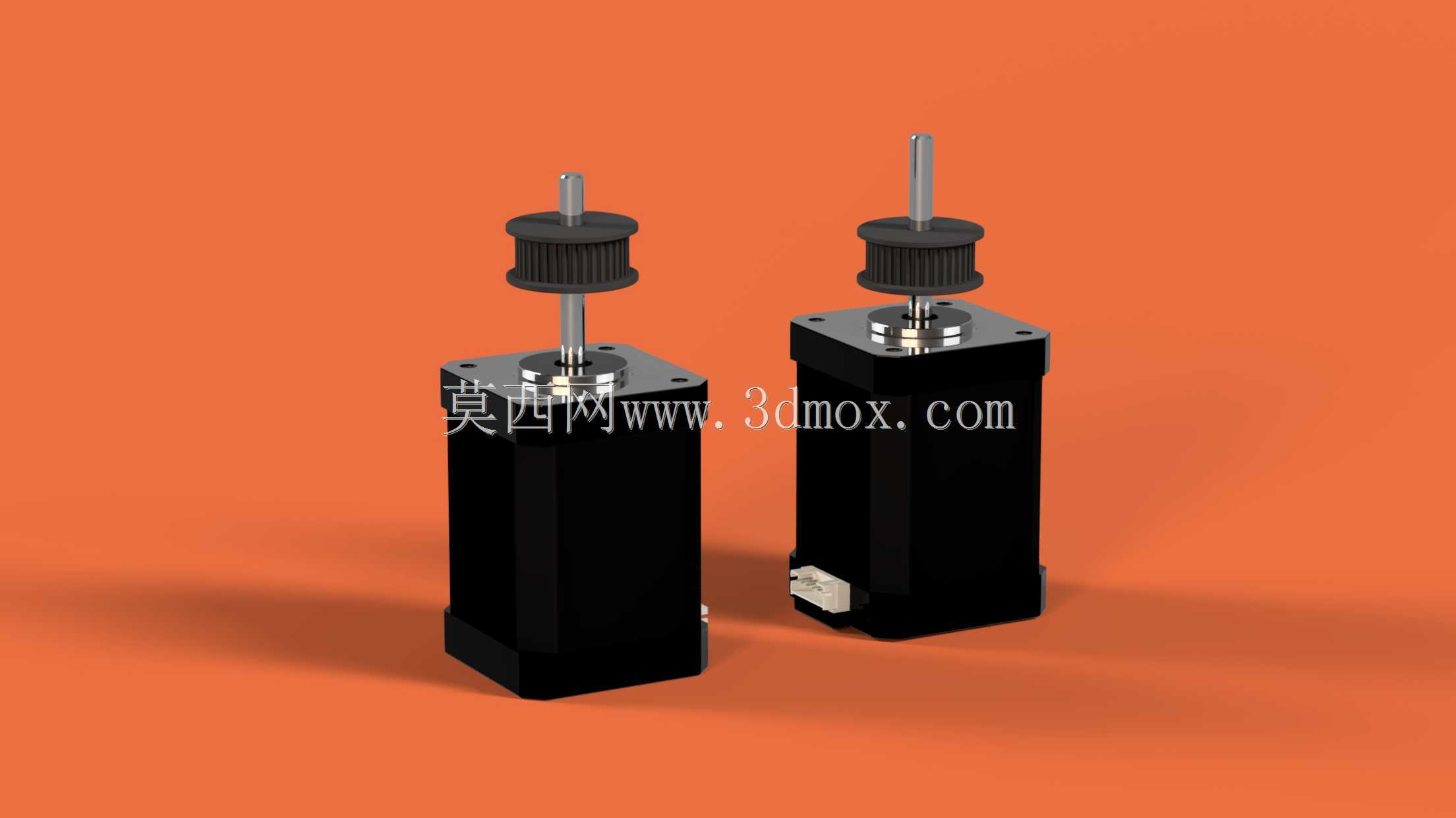

　　桌面级熔融沉积成型设备的XY平面运动，长期处于高频启停、短距离往复、小幅加减速交替的工况中，执行元件的轴端负载、安装定位与带轮匹配，直接决定喷头运动轨迹的跟随精度。这套针对Creality K1设备XY轴布置的步进电机结构，围绕Nema17规格42mm机座展开，完整还原了两台电机在设备框架内的实际装配状态：X轴与Y轴电机分别对应BJ42D41-14V06、BJ42D4 1-14V07规格，机身长度控制在40mm区间，输出轴径5mm，轴端预装GT2规格36齿同步带轮，带轮与轴段通过顶丝锁紧，传动齿形与设备常用的6mm宽GT2开口同步带完全适配。

　　从整机布局逻辑来看，CoreXY运动架构的两台驱动电机通常固定在设备机架后侧或底部边角，不需要随喷头做高速往复移动，因此电机自身重量不会转化为运动部件的惯量负载，这也是该类架构能够实现高加速度运行的核心原因之一。建模时两台电机的安装法兰面、螺孔位置、出线方向都按照实机装配关系还原：前端法兰为42mm见方标准Nema17安装界面，四个M3安装孔的孔距为31mm，适配设备钣金支架或注塑电机座的预装孔位；机身侧面的接线插座朝向机架走线槽一侧，方便线束沿框架型材布置，避免运动过程中皮带或拖链剐蹭线材。

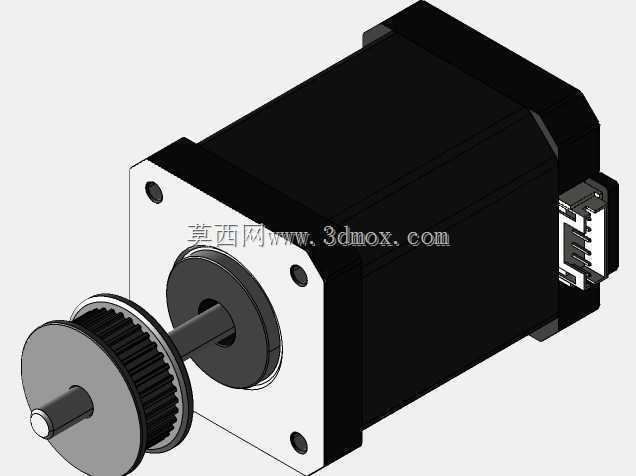

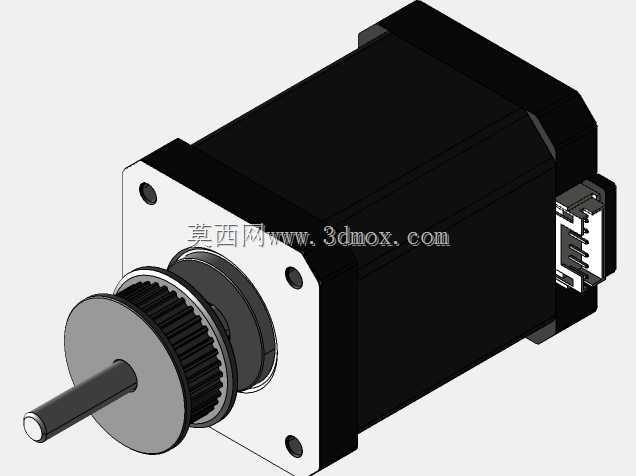

　　轴端同步带轮的设计细节直接影响传动平稳性：36齿GT2带轮的节圆直径约22.92mm，相比小齿数带轮，相同运动分辨率下皮带的弯折频次更低，带齿啮合的包角更大，高速往复运动时皮带多边形效应带来的速度波动更小，能够减少喷头换向时的振动纹。带轮的轴向定位台阶紧贴电机前端面，锁紧顶丝对应输出轴的平面卡位，装配后带轮径向跳动控制在小范围内，避免皮带运行时出现跑偏、蹭边问题。电机输出轴伸出法兰面的长度经过匹配，既保证带轮完全贴合轴段有效配合长度，又不会因轴伸过长导致带轮悬臂量过大，高速运转时产生额外径向挠度。

　　结构设计上，步进电机的定子壳体采用方形叠片封装，外壳的散热筋平面贴合设备安装座，电机运行产生的热量可以通过法兰接触面传导到机架金属件上辅助散热，在封闭机箱的高温腔体环境下，能够避免电机长时间高速运行出现过热丢步。后端盖预留的阻尼安装空间可搭配减震垫使用，过滤电机步进运行的固有振动，减少振动通过安装座传递到机架型材，降低整机打印时的共振噪音。

　　在设备维护与改装场景中，该三维结构可以直接用于校核电机安装座的开孔位置、皮带张紧机构的行程余量：更换电机时无需反复测量实机尺寸，即可在设计阶段确认电机机身与周边线束、外壳钣金的间隙，避免出现装配干涉；也可以基于该模型延伸设计张紧轮支架、电机减震座、皮带限位件等周边附件，保证XY传动系统的装配公差匹配。对于逆向复刻整机传动方案、做桌面FDM设备结构优化的设计人员来说，完整的双电机装配模型能够清晰呈现CoreXY架构两个动力输入端的相对位置关系，方便核对皮带绕线路径，计算传动比与运动脉冲当量，从结构层面保障XY平面运动的定位精度与长期运行稳定性。
