微型直线导轨滑块长行程导向组件

　　这套微型直线导向组件面向小载荷、高安装密度的精密运动场景，常见于桌面式检测工位、小型点胶机构、3C装配治具、光学调焦平台、医疗采样模组以及实验室自动化设备中。在这类设备里，执行端往往需要沿单一方向完成重复定位，空间留给传动和导向部件的位置非常有限，常规宽幅导轨会挤占电机、拖链和传感器的布置空间，而9mm规格的微型导轨能够在较窄的安装面上提供稳定约束，使滑台在长距离移动时仍保持较低的偏转量。

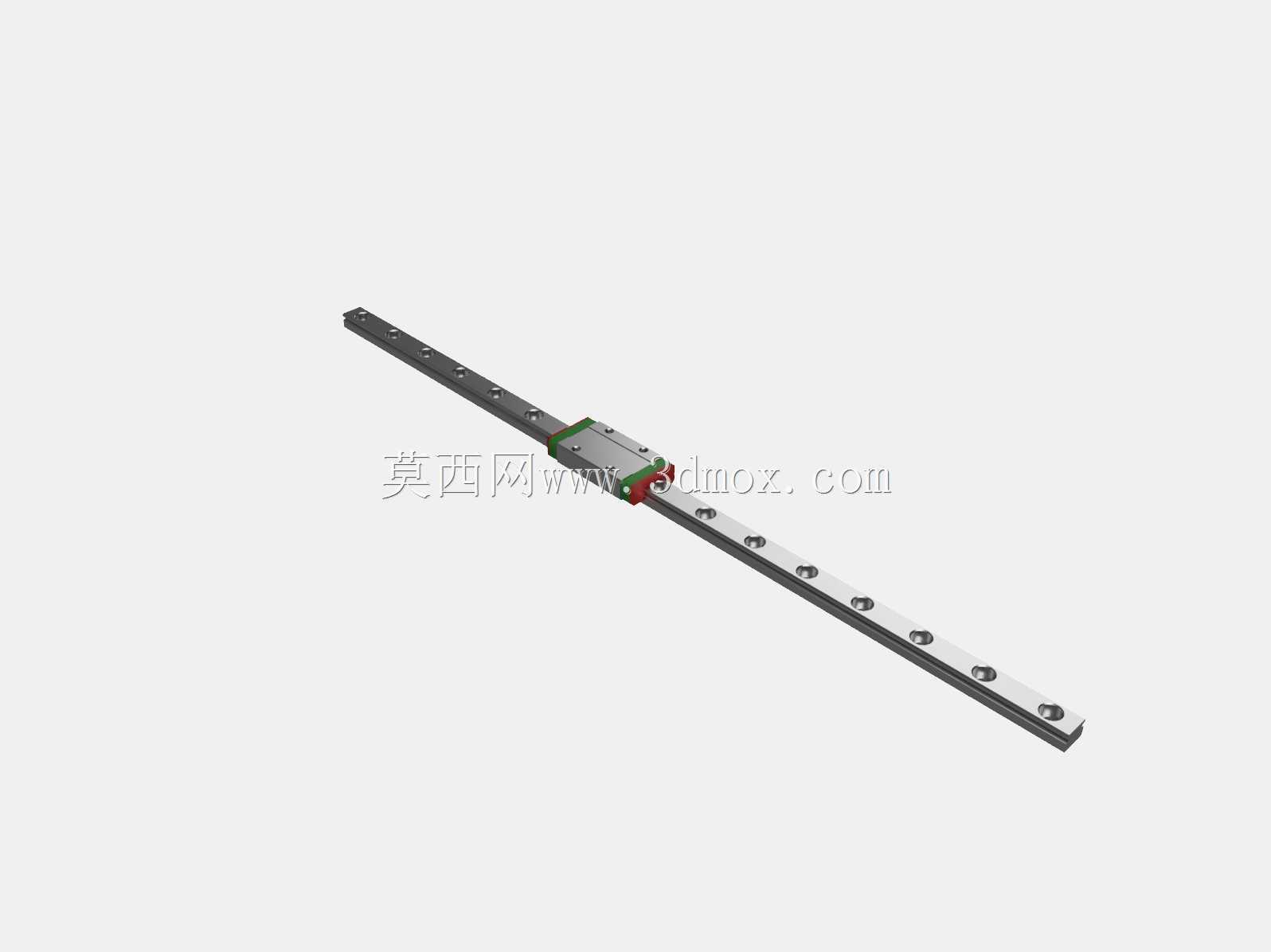

　　组件由长导轨条与单个方形滑块组成，导轨有效行程按315mm级长导轨布置，适合需要较大伸展距离但负载较轻的横轴或竖轴。滑块内部采用循环滚珠承载结构，滚道沿导轨两侧对称分布，运动时滚珠在滑块端部回流，形成连续滚动接触。相比滑动导向，滚动导向的启动阻力更小，低速进给时不易出现爬行，对伺服步进系统的细分控制更友好；在视觉对位、微量点胶、探针插拔等动作中，较小且一致的摩擦阻力有助于提升位置重复性。

　　从结构设计角度看，导轨本体为细长钢制型材，截面宽度控制在微型系列范围内，上表面沿长度方向规律分布安装孔，可直接通过沉头螺钉固定在设备底板或立板上。建模时需要重点保留导轨顶面、侧面基准、安装孔位、端部倒角以及滑块与导轨配合的外部轮廓。滑块外壳呈方块状，四周设有安装螺纹孔，用于连接滑台、夹爪座、传感器支架或其他执行模块；端面的回流器、密封片和保持件构成外部可见特征，这些细节虽然不参与内部受力计算，却会影响整机装配检查、干涉排查和维护空间预留。

　　实际选型时，不能只按导轨总长确定方案。长径比较大的微型导轨对安装基准平直度较敏感，若底板加工翘曲或螺钉锁紧顺序不当，滑块运行阻力会明显增大，甚至出现卡顿。因此安装面通常需要铣削出连续基准面，导轨侧靠面承担侧向定位，螺钉按中间向两端交替锁紧，锁紧后再全程推动滑块检查阻力变化。对于315mm这种较长行程，单滑块支承的滑台不宜外伸过大；当执行端存在偏载或翻转力矩时，应在设计阶段评估改用双滑块、加宽滑台或提高导轨规格，避免滚珠滚道局部受载而过早磨损。

　　该组件不带附加油润滑装置，结构更简洁，适合洁净、轻载、维护周期可控的场合。应用在无尘车间或检测设备中时，可根据工况选用低发尘润滑脂，并控制预压等级；预压过小会产生间隙，影响换向瞬间的位置稳定性，预压过大则会增加摩擦和发热。模型外形表达应服务于工程布置：导轨长度决定轴向边界，滑块宽度和高度决定滑台搭接尺寸，滑块端面到回流器最外沿的距离决定极限位置余量，安装孔间距则决定底板螺纹孔的加工坐标。

　　在三维布局中，这类导轨常与微型丝杠、同步带或直线电机配合使用。导轨承担径向和侧向约束，驱动件提供推力，二者轴线应尽量平行，驱动中心最好靠近负载质心，以减小附加力矩。若用于竖直轴，滑块和滑台自重会在断电后产生下坠趋势，需要额外配置配重、抱闸或阻尼机构，不能仅依赖导轨滚动体保持位置。线缆和气管走向也应避开滑块端面密封区域，拖链弯曲半径不足时会对滑块产生侧向拉力，长期运行后表现为运动阻力不均和定位漂移。

　　建模处理上，外部特征完整即可满足大部分设备总图需求：导轨作为细长件应保留真实孔位和端部形状，滑块需体现安装面、螺纹孔位置、端盖轮廓及与导轨的配合关系。内部滚珠、保持器沟槽和未在外部图纸中指明的凹槽细节不必强行展开，因为这些结构对整机干涉检查没有直接贡献，反而会增加装配体负载。对于结构工程师而言，该模型的价值在于把行程边界、滑块包络、固定孔位和连接接口准确放入设备骨架中，使后续的电机选型、传感器限位、防护罩设计和维护拆装都有可靠参照。
