10A规格ATOF汽车插片式保险丝结构

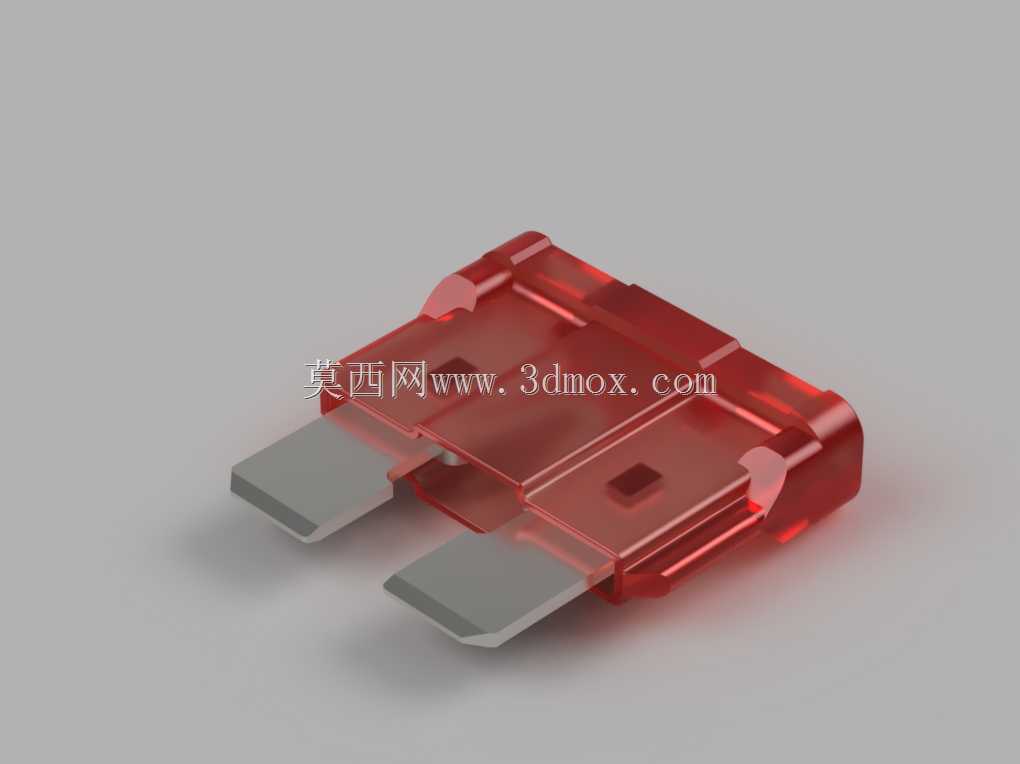

　　这个模型把外壳的拔插导向倒角、插脚的插入导向斜角都做出来了，外壳是半透明的红色阻燃PA材质，建模的时候特意还原了材质的半透效果，能隐约看到内部的熔丝结构，10A规格的熔丝是特定线径的合金丝，不同安培数的同系列保险丝，外部安装尺寸完全一致，只有内部熔丝的粗细、熔断特性有区别，这点在做系列化选型的时候特别方便，不用因为安培数调整就修改保险盒的安装腔尺寸。实际装车场景里，这类插片保险丝主要用在乘用车、商用车的12V/24V低压电气回路里，从灯光、雨刮这类常规负载，到ECU、车载娱乐系统这类敏感电子负载的前端保护都靠它，当回路出现过流或者短路故障的时候，内部熔丝会在规定时间内熔断，切断回路避免烧蚀线束甚至引发车辆自燃。做汽车低压线束设计这么多年，插片保险丝是绕不开的基础保护元件，这次还原的力特ATOF系列10A规格插片保险丝，完全是照着实测样本和官方公开规格做的全细节建模，不管是做整车线束三维布线、保险盒集成设计，还是做维修教学演示模型都能用。很多刚入行的工程师容易忽略这类小元件的安装边界，实际做整车布置的时候，保险盒里的保险丝插拔空间、相邻元件的安全间隙都卡得很死，差个1毫米可能就会出现装配干涉，或者后期维修的时候拔不出来的问题。

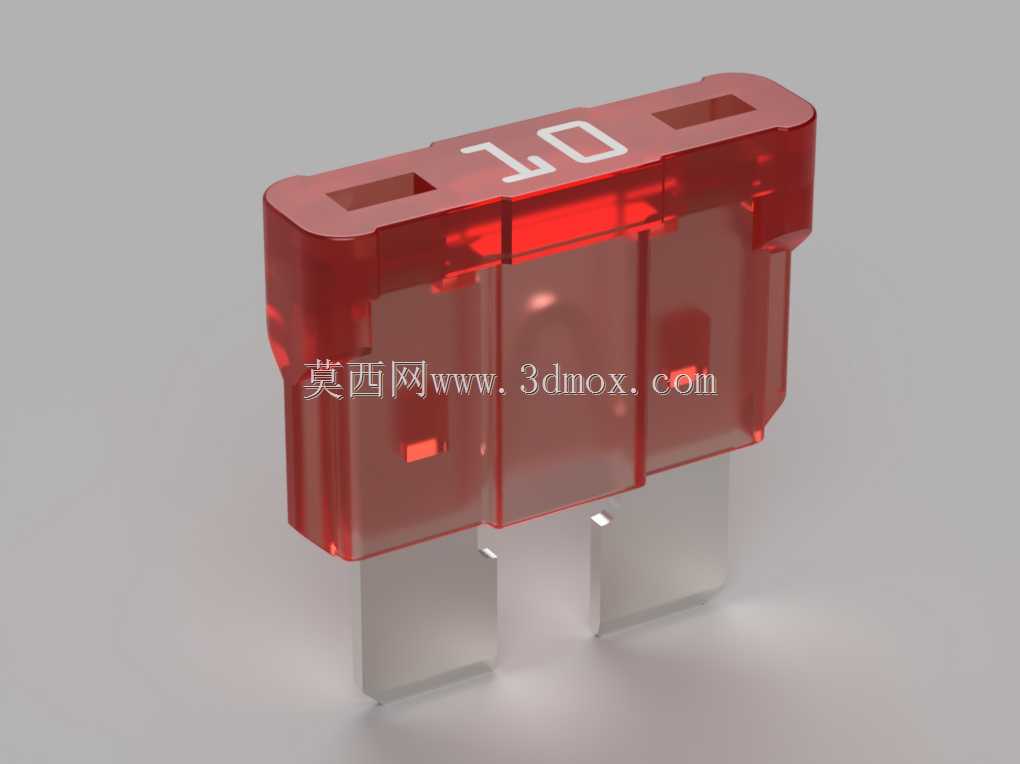

　　建模的时候先从插脚开始做，两个插脚是镀锡铜材质，厚度、插脚间距严格按照ATOF系列的标准尺寸来，插脚的伸出长度刚好匹配常规保险座的夹持深度，不会因为插接过浅导致接触电阻过大发热，也不会因为插接过深顶到保险座底部造成装配不到位。外壳部分做了两侧的防滑凸棱，实际用尖嘴钳或者保险丝拔取器插拔的时候，这个凸棱能增加摩擦力，不容易打滑。外壳顶部的10A标识做了凸起的字符，和实物的激光雕刻或者模压标识一致，方便维修人员快速识别安培数，避免换错规格导致后续电路故障。

　　很多人做这类小元件的模型容易简化内部结构，其实内部的熔丝走向、灭弧腔的结构都有实际作用，熔丝两端和插脚的连接是铆接结构，建模的时候还原了铆接点的压痕，熔断点的位置也和实物一致，当大电流通过的时候，熔断点会最先发热熔断，周围的空腔是用来容纳熔断时产生的电弧，避免电弧击穿外壳造成二次短路。做整车线束三维布置的时候，把这个模型导入进去，能准确模拟保险丝在保险盒内的占用空间，预留出足够的手指或者拔取器操作空间，尤其是在做紧凑性布置的时候，不会因为模型简化导致预留间隙不足，后期样件装配的时候才发现干涉返工。

　　另外做维修仿真教学的时候，这个带内部结构的模型也能清晰展示保险丝的工作原理，学员能直观看到熔丝的位置，理解过流熔断的过程，比单纯的示意图要直观很多。要注意的是，同系列不同安培数的保险丝除了颜色区分，顶部的安培数标识是最准确的识别依据，建模的时候特意把标识的字体、大小都和实物对齐，避免做选型演示的时候出现标识错误。插脚的表面粗糙度也做了对应设置，模拟镀锡层的哑光金属质感，外壳的半透红色材质调整了透光率，和实际的阻燃塑料外壳视觉效果一致，打光渲染的时候能透出内部熔丝的轮廓，和实物放在一起几乎能以假乱真。
