数控及3D打印设备用2040规格龙门安装板

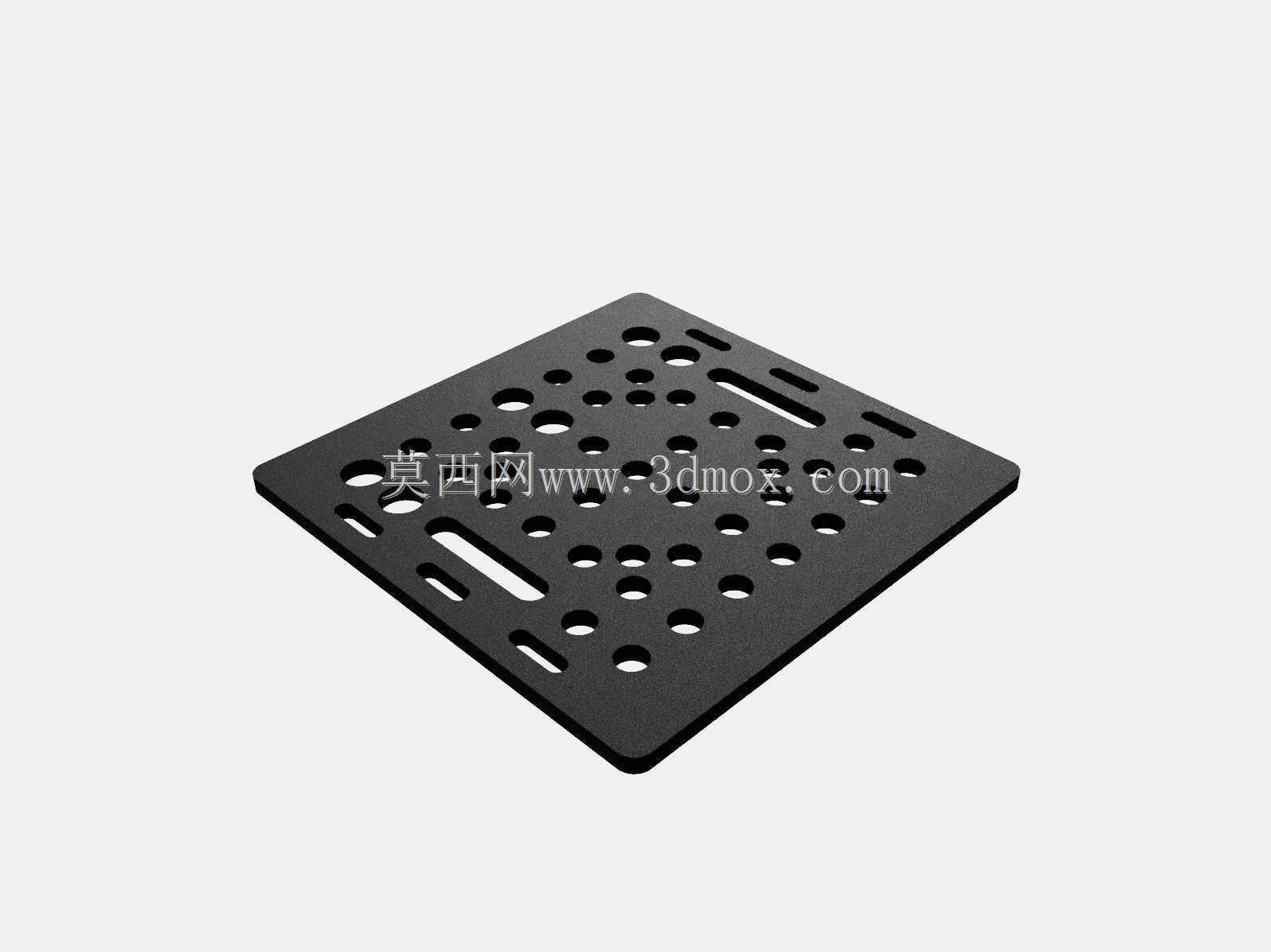

　　在桌面级数控加工设备与FDM3D打印设备的结构搭建中，龙门板作为连接运动模组与型材框架的核心受力连接件，其设计合理性直接决定设备运行的刚性与运动精度。这款适配2040铝型材的龙门安装板，整体外形尺寸控制在87mm×88mm×3mm，厚度选取兼顾了轻量化需求与结构抗形变能力，3mm的板材厚度在常规桌面设备的负载工况下，可有效抵消Y轴运动过程中产生的倾覆力矩，避免龙门结构出现晃动导致的加工层纹偏移、铣削震刀等问题。

　　从实际应用场景来看，这类龙门板主要适配采用2040欧标铝型材搭建的运动龙门结构，既可以用于DIY组装的桌面CNC雕刻机，作为X轴导轨与Y轴龙门立柱的连接载体，也可用于CoreXY结构、十字轴结构的桌面3D打印机，承担热端运动模组、挤出机构的安装承载功能。由于市面上流通的同类配件没有统一的OEM尺寸标准，这款板件的孔位设计参考了市面主流供应商的通用安装规格，能够兼容多数常规2040型材的安装孔距，无需二次打孔加工即可直接装配，大幅降低DIY设备搭建的加工门槛。

　　在功能特性设计上，板件表面排布了多组不同规格的安装孔位，其中圆形通孔主要用于铝型材端面的T型螺母锁紧固定，长条形的腰型孔则预留了安装调节余量，装配时可根据实际导轨平行度需求微调安装位置，补偿型材切割、框架组装过程中产生的尺寸误差，保证X轴运动方向与Y轴运动方向的垂直度。板件边缘开设的V型槽结构，可适配V型滚轮导轨的安装需求，滚轮可直接沿V型槽面滚动，无需额外加装导轨压块，进一步压缩运动模组的装配空间，让设备整体结构更加紧凑。

　　设计思路上，这款板件没有采用多余的加强筋或冗余结构，整体为平板式结构，通过孔位的均匀排布实现应力分散，当运动模组高速往复运动时，板件各区域受力可通过密布的孔位间隙均匀传导至两侧的铝型材立柱上，避免局部应力集中导致的板件弯曲变形。板件的边角做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能减少装配过程中与相邻型材、线束的干涉问题。

　　从安装边界来看，板件的长宽尺寸刚好匹配2040型材的端面安装范围，安装后不会突出型材外侧，不会额外占用设备的内部成型空间，在有限的设备框架尺寸内，可最大化留出加工或打印的有效行程。板件厚度仅3mm，装配后X轴模组与Y轴立柱的连接间隙极小，可有效降低运动过程中的连接虚位，提升传动系统的响应速度，对于需要频繁做往复换向运动的桌面设备来说，更小的连接间隙意味着更高的运动定位精度，无论是3D打印时的细节成型，还是CNC雕刻时的轮廓加工，都能获得更稳定的输出效果。

　　在实际选型使用时，这类平板式龙门板适合负载在5kg以内的桌面设备使用，若用于更大负载的加工场景，可通过叠加板件厚度或更换更高强度材质的方式提升承载能力，当前3mm厚度的设计刚好匹配桌面级DIY设备的常用负载区间，在保证结构强度的同时，尽可能控制了板件自身重量，减少运动模组的负载负担，提升设备运动的加速度上限。板件上的预留孔位除了基础的型材固定、导轨安装功能外，也可用于安装行程开关、线束固定座、拖链端接件等附属配件，无需额外在型材上打孔拓展安装位，提升设备装配的灵活度。
