3D打印机V6螺纹散热热端组件

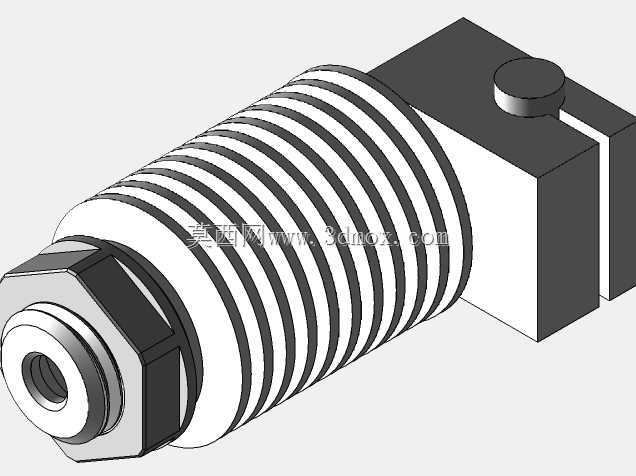

　　这套热端组件面向桌面级FDM熔融沉积成型设备的挤出系统，核心由带密集环形散热鳍片的螺纹散热器与后方方块状安装固定座两部分整合而成，是耗材熔融挤出路径上的关键功能部件。

　　从实际工况来看，热端工作时下方加热块需要将PLA、ABS、PETG等各类耗材稳定加热到两百摄氏度左右的熔融温度，而上方送料通道必须维持在耗材玻璃化转变温度以下，否则耗材会在喉管上部提前软化膨胀，造成堵料、送料打滑甚至断料。螺纹段散热器的作用正是在冷热交界区建立强制散热屏障，通过外圆连续车削出的数十道等距环形鳍片，把喉管传导上来的热量快速扩散到周围空气中，配合轴向散热风扇形成的横向气流，把热量持续带走，保证冷端温度始终处于安全区间。

　　建模时鳍片采用等壁厚环形阵列结构，相邻鳍片之间留出均匀的通风间隙，既保证足够的换热面积，又避免鳍片过密导致风阻过大、气流无法穿透。散热器主体外圆加工标准外螺纹，既可以直接拧入对应规格的安装支架，也能通过螺母锁紧固定，相比光面压装结构，螺纹连接在反复拆装、长期高温振动工况下不易松动，同轴度也更容易保证。散热器下端预留六角锁紧位，装配时可以用开口扳手卡住拧紧，防止喉管随动扭转。中心为贯通的送料孔，喉管从下端装入后与散热器内孔形成同轴配合，耗材从上方送入后沿中心通道直达下方喷嘴。

　　后方方块状安装座采用直角块状构型，顶面设置圆柱形定位凸台，侧面开出贯通卡槽，用于卡在打印机X轴滑台的安装板上。这种卡槽式固定方式不需要额外定制转接件，兼容市面上多数V6规格热端的安装孔位，拆装时松开锁紧螺钉即可整体抽出热端，维护更换喷嘴、清理喉管都很方便。安装座与散热器之间保留合理间距，避免金属座体直接贴近高温区形成热桥，同时方块的平直基准面可以作为调平、校准喷嘴高度的定位参考。

　　选型装配时需要重点核对几个边界尺寸：散热器螺纹规格要与机身固定螺母匹配，中心送料孔直径要适配所用喉管外径，安装座卡槽宽度要对应滑台安装板厚度，喷嘴端面到安装座定位面的伸出长度要留出足够的打印平台运动空间，避免Z轴回零时碰撞。散热风扇的安装位要正对鳍片组，风向沿鳍片径向吹过，才能让每一道鳍片间隙都有气流通过。

　　这套整合结构把螺纹散热段与快装固定座做在一起，省去了用户单独选配散热器、转接支架的适配麻烦，冷热分区清晰，散热路径短，安装定位可靠，适合改装老款打印机、定制DIY挤出机构以及多喷头设备的热端布局设计，建模时各配合面预留了合理的装配公差，鳍片根部做了小圆角过渡避免应力集中，长期冷热循环下不易出现变形开裂。
