3D打印机配套开关电源外壳结构

　　这套壳体结构面向桌面级熔融沉积成型设备的供电改造场景，适配Prusa i3 MK3s这类常见开源桌面机型，用来容纳24V240W等级的直流开关电源整机，把原本裸露的电源板、输入接插部件、开关控件全部封闭在金属防护壳内，解决桌面设备摆放时的触电隐患、线材拉扯干涉和散热风道混乱问题。

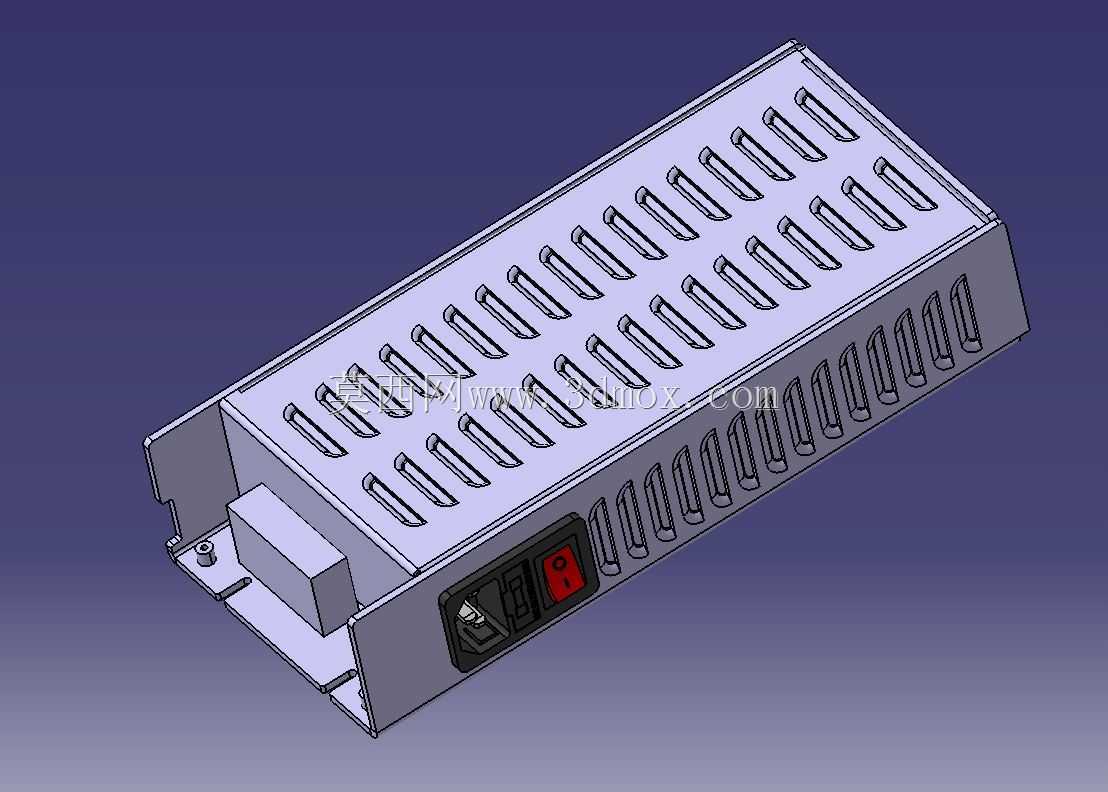

　　从实际装机的边界条件来看，壳体整体采用长条形薄金属钣金折弯成型，长宽高比例贴合常规240W开关电源的板卡布局：长度方向预留了PCB板上电解电容、功率变压器、整流器件的排布空间，宽度方向刚好容纳电源板两侧的安装固定孔位，高度方向避开主板上最高的电解电容与升压电感，不会出现元件顶壳的装配干涉。壳体底部延伸出带折弯的安装支耳，支耳上预制沉头安装孔，既可以直接锁附在3D打印机的铝型材框架内侧，也能平放于设备电控仓的底板上，支耳的折弯高度抬升壳体底面，让壳底和安装面之间留出空隙，避免底部积热直接传导给型材框架。

　　散热设计是这套壳体的核心考量，开关电源在长时间加热热床、驱动挤出头加热棒的工况下，功率管与整流桥会持续产生热量，壳体顶面连续排布多组长条形通风冲槽，侧面沿长度方向也整列开出竖向通风槽，冲槽的折弯边向外翻出，既提升薄钣金壳体的整体刚性，避免薄钢板按压变形，又能形成自然对流的风道：冷空气从壳体下部缝隙与侧槽进入，带走功率器件表面的热量后从顶面槽孔排出，即便不加装外置散热风扇，也能满足240W电源在桌面设备日常连续运行的散热需求，冲槽的开孔宽度做了限位处理，不会让手指意外触碰内部带电的PCB元件，符合桌面民用设备的防护要求。

　　壳体端面集成了标准IEC品字输入插座与带红色指示灯的船型电源开关，插座内嵌保险丝仓，不用额外在壳体上开孔加装独立保险丝座，交流输入线直接插在品字插座上，开关直接控制交流输入回路，接线时不用在壳体上额外做走线开孔，所有强电连接点都封闭在壳体内部，外露部分只有插座接口和开关按键，装机后走线整洁，更换设备时直接拔下品字电源线即可，不用反复拧接接线端子。端面的开孔位置做了翻边强化，插座和开关从壳体内侧向外装入，通过卡扣与螺丝锁附固定，长期按动开关不会出现开孔处钣金变形松动的问题。

　　结构设计阶段优先考虑钣金加工的工艺性，整个壳体主体采用单块板材折弯拼接，减少额外的焊接工序，折弯棱边都做了圆角处理，没有尖锐毛刺，装配时不会划伤线材或者安装人员的手部。壳体内部预留了电源板的固定螺柱位置，PCB板通过绝缘隔离柱锁附在壳底，和金属壳体之间保持安全爬电距离，高压区和低压输出区之间的壳体内部没有多余凸起，不会干涉板上的安规隔离槽。壳体外侧的安装孔位都做了对位沉台，锁附螺丝后螺丝头不会突出壳体外表面，设备推入狭小电控仓时不会勾挂其他线材。

　　在3D打印机的实际装机场景里，这款电源壳可以直接替换原厂裸露的电源组件，把原先散落在框架旁的电源模块规整为独立封闭部件，整机布线时直流输出线从壳体端部的预留出线口引出，直接连接打印机主控板的电源输入端口，交流侧完全封闭，即便打印过程中出现PLA、PETG耗材碎屑掉落，也不会落到高压电源板上引发短路风险。壳体的黑色表面处理版本和多数桌面3D打印机的黑色框架外观统一，安装在设备底部或者后侧框架上不会破坏整机外观协调性，长条形的外形也能顺着型材的长度方向布置，不会过多占用打印平台下方的有限仓内空间，针对DIY改装、套件装机的场景，壳体的安装孔位兼容市面同规格240W开关电源的通用安装尺寸，不用对电源板进行二次打孔改造，就能完成整机装配。
