3D打印机主控板集成散热风道结构

项目分类:3D打印机 发布时间:2024-06-20 ID:756817
  • 3D打印机主控板集成散热风道结构
  • 3D打印机主控板集成散热风道结构
  • 3D打印机主控板集成散热风道结构
  • 3D打印机主控板集成散热风道结构
  • 3D打印机主控板集成散热风道结构

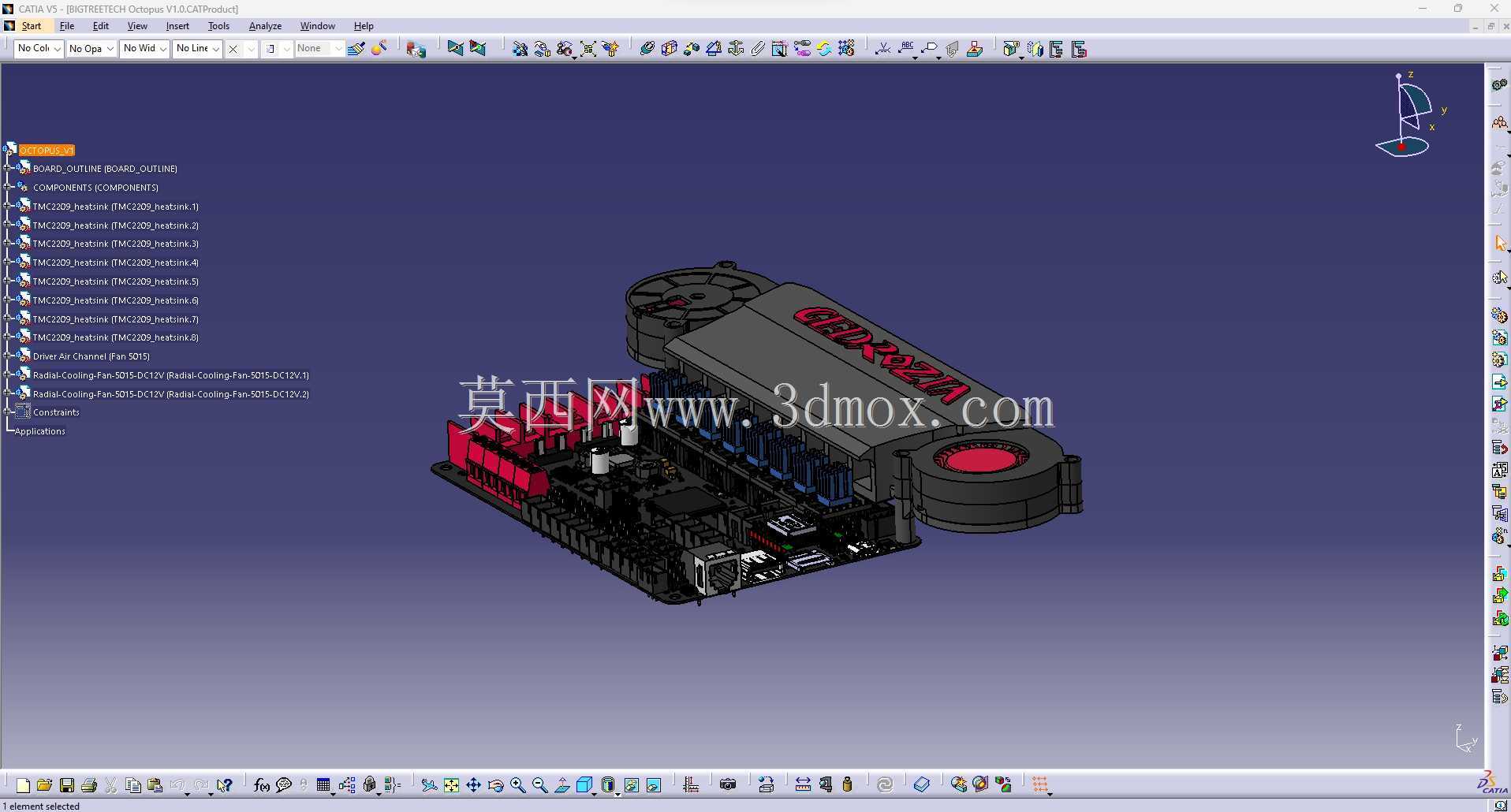

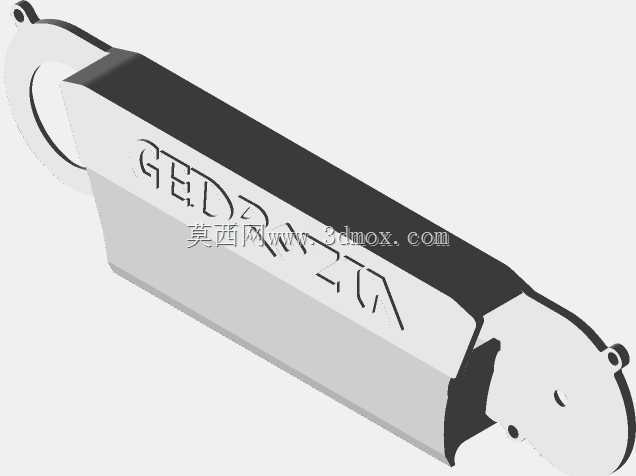

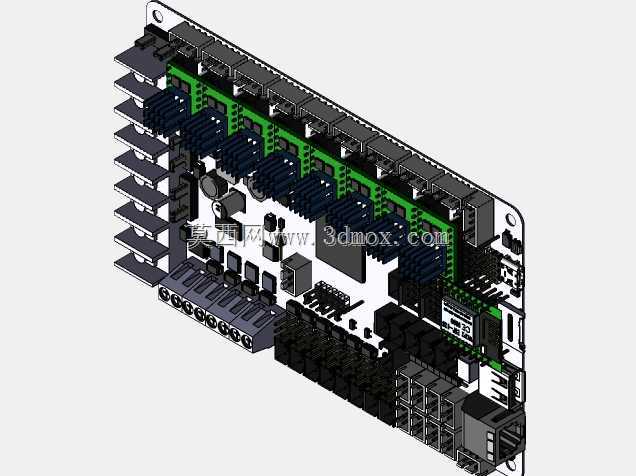

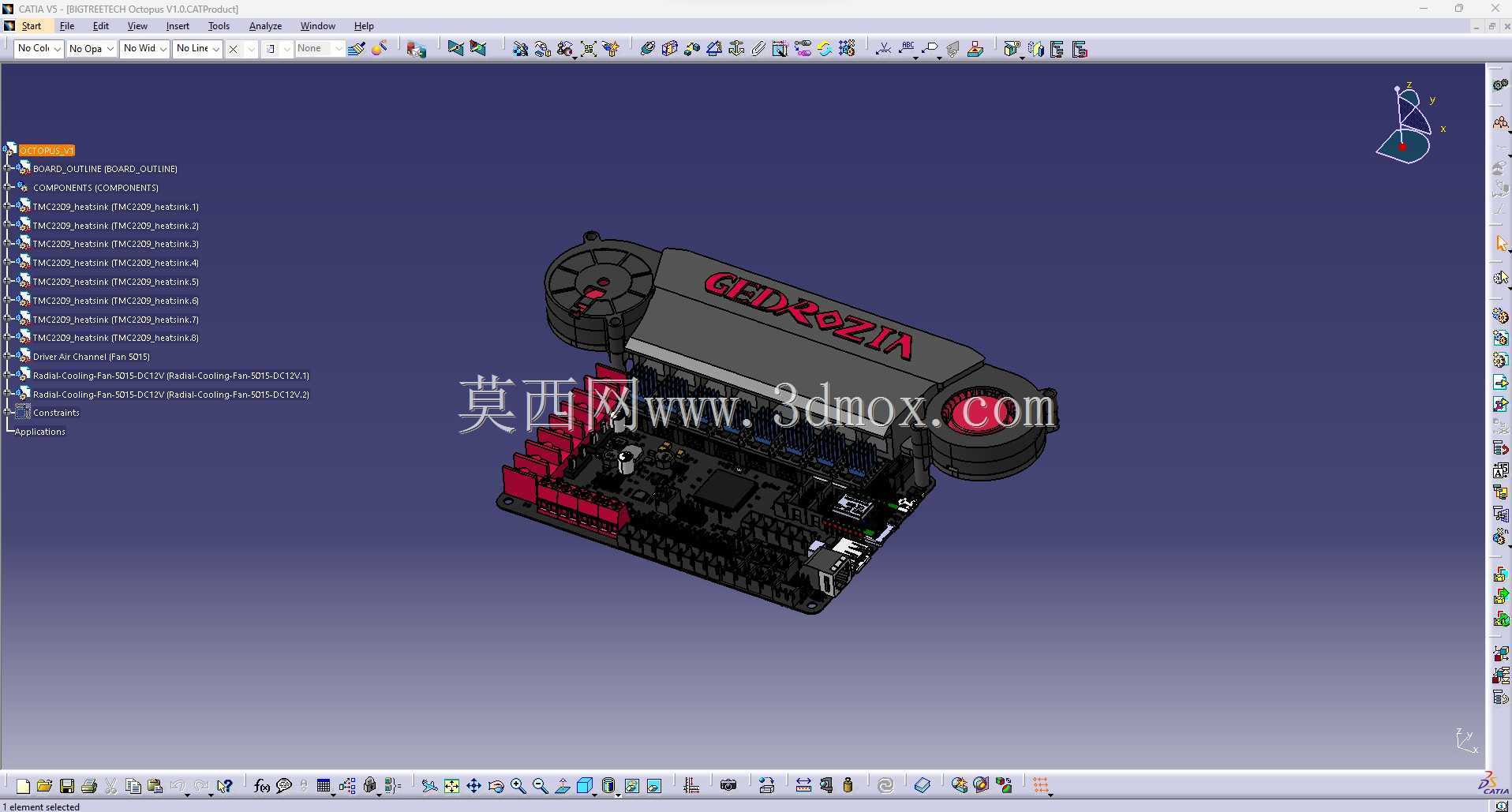

  这套结构面向桌面级FDM熔融沉积成型设备的电控舱改造场景,核心解决多模块主控长时间高负载运行时的热量堆积问题,适配BIGTREETECH章鱼系列主控板的安装布局,同时预留树莓派等上位机拓展模块的固定位,覆盖DIY改装、整机厂电控舱优化两类实际使用需求。

  从实际工况来看,桌面3D打印机在长时间连续打印、多喷头同时加热、步进电机高频驱动的工况下,主控板上的步进驱动芯片、MOS管、电源稳压模块会持续散发热量,原厂开放式电控舱仅靠自然对流散热,在封闭机箱、夏季高温环境下很容易触发驱动芯片过温保护,甚至出现打印中途停机、步进电机失步的问题。这套风道结构直接将离心风扇的出风导向主控板所有高发热元件区域,同时在风道内部规划独立导流通道,让气流依次扫过驱动芯片散热片、MOS管安装位、上位机拓展板表面,避免出现散热死角,风扇选用5015规格离心鼓风机,风压充足,能够在风道内部形成稳定正压,热风顺着风道末端的排风口直接排出电控舱外,不会在舱内形成热风循环。

  设计思路上优先考虑安装兼容性,整体底座完全匹配章鱼V1.0主控板的安装孔位,不需要对原有主控板进行钻孔、切割改装,直接使用原厂自带的铜柱螺丝就能完成固定,风道外壳和底座采用卡扣加螺丝的组合固定方式,后期清理风扇积尘、更换维护部件时不需要完全拆解整个电控组件。风道内部做了分流筋设计,把风扇送出的气流分成多股独立流道,分别对应不同发热区域,避免气流全部从阻力最小的位置流走,保证每个高发热元件都能得到足够的风量冲刷。针对树莓派这类拓展上位机,结构上预留了专属安装槽位,拓展板和主控板之间留出足够的插接线空间,不会挤压排线,同时该区域也处于风道的送风范围内,上位机长时间运行视频传输、切片预处理任务时产生的热量也能被气流带走。

  外形与安装边界方面,整套组件整体呈长条形布局,长度适配主流桌面3D打印机的电控舱内部宽度,底部安装孔位和主控板原生孔位完全重合,整体高度控制在较低范围,不会和机箱内的Z轴导轨、皮带传动组件发生运动干涉。风扇安装位预留了标准5015风扇的固定孔,支持用户根据自身噪音需求更换不同转速的同规格风扇,风道侧壁预留了走线槽,主控板的电机线、加热棒线、热敏电阻线可以顺着走线槽规整引出,不会散乱堆积在风道内部阻挡气流。风道对接风扇的位置做了密封唇边,减少风压泄漏,避免气流从缝隙溢出降低散热效率,出风端朝向机箱预设的排风位,不需要额外加装导流管就能把热风直接排出设备外部。

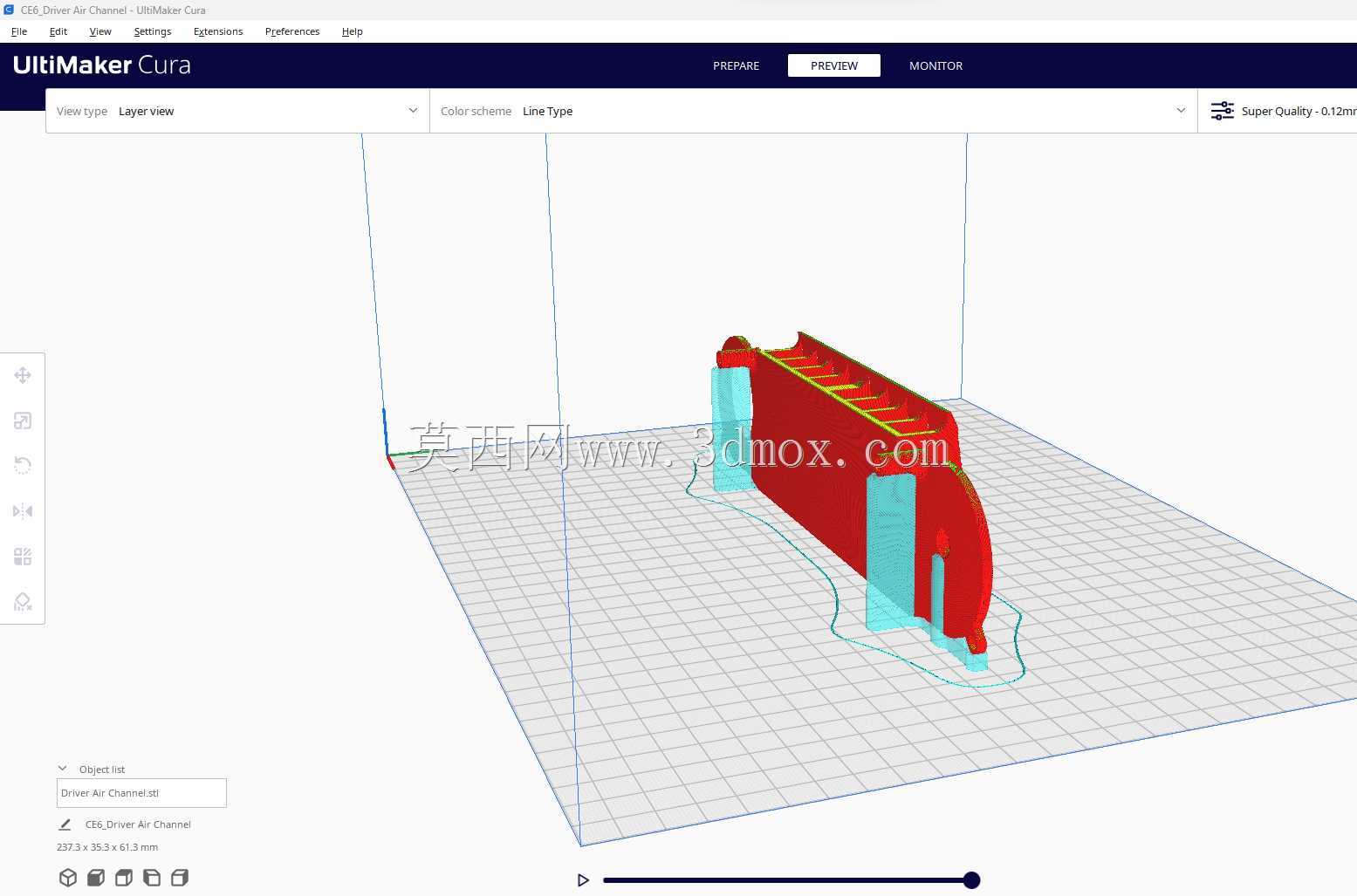

  实际使用中这套结构既可以用于新机组装时的电控散热集成,也适合老设备改装,用户不需要重新设计主控安装板,直接替换原有简易固定支架就能完成升级,多通道分流的设计相比普通单风扇直吹的方案,各元件之间的温差更小,不会出现部分元件过热、部分区域风量浪费的情况,整体结构没有复杂的异形曲面,常规FDM打印设备就可以直接制作成型,装配完成后所有接口、按键、接线端子都完全外露,不会影响后续的接线调试和固件烧录操作。
