608轴承双卷料承托线轴支架

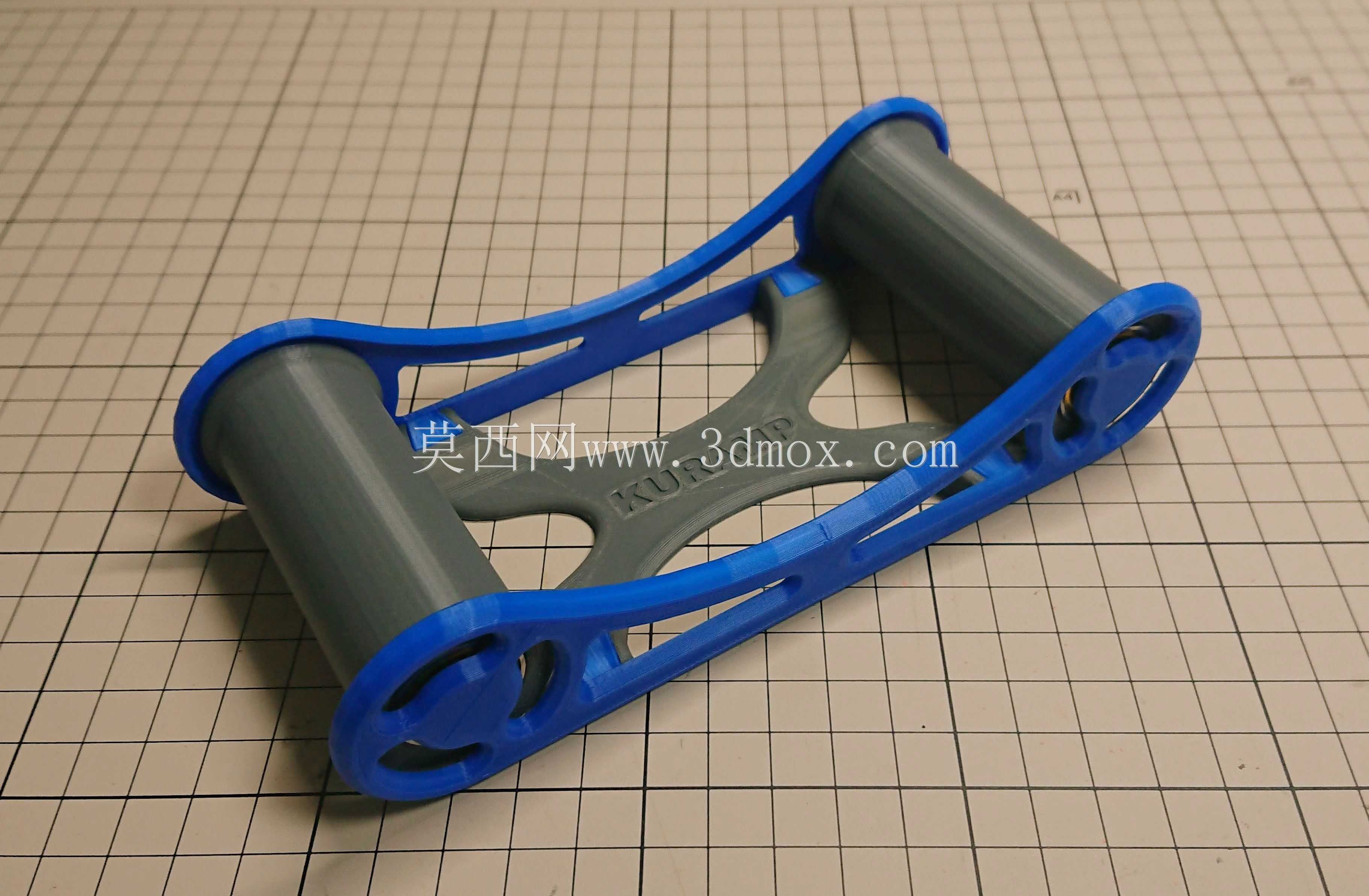

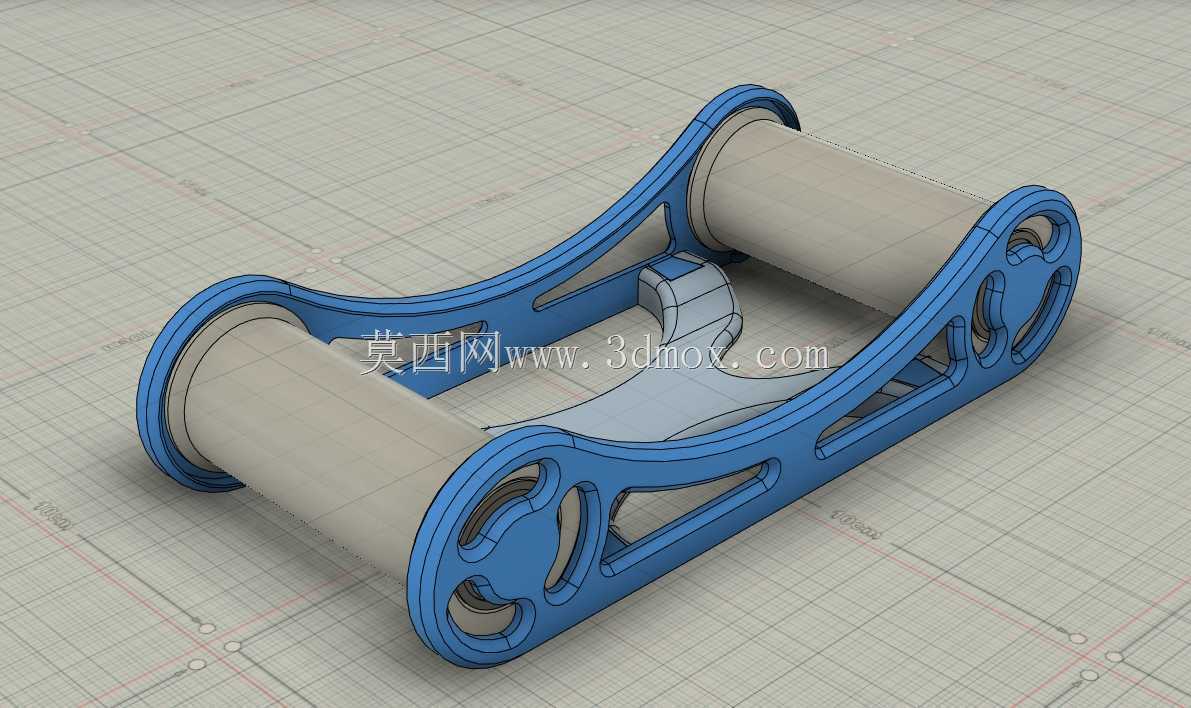

　　桌面级熔融沉积3D打印作业里，耗材卷的承托一直是容易被忽略却直接影响送丝稳定性的环节。不少入门机型原配的料架要么是单轴悬臂结构，长时间放置大重量耗材后轴端容易挠曲，要么支架侧板刚性不足，耗材转动过程中出现径向跳动，轻则送丝齿轮咬合松紧波动，打印件表面出现周期性纹路，重则耗材卡滞造成断料、堵头。这款双卷位线轴支架就是针对桌面打印工位的耗材存放与顺畅送料需求设计，整体采用双侧板平行排布的框架结构，两根平行卷轴分别架在左右两块镂空侧板之间，可同时放置两卷1kg装标准打印耗材，也可根据工位需求单卷放置，适配PLA、ABS、PETG等常见FDM耗材的料卷规格。

　　结构设计上最核心的选型是转动副全部采用标准608深沟球轴承，这类型号轴承是桌面设备里通用性极强的标准件，滑板轮、小型输送辊、桌面雕刻机旋转轴都大量使用，采购成本低，更换维护方便，轴承自身的径向游隙经过标准管控，承载后转动阻力极小。侧板对应卷轴的安装位直接加工出轴承嵌槽，轴承外圈和侧板槽位采用小间隙过渡配合，压入后不需要额外紧固件即可实现外圈固定，卷轴两端和轴承内圈配合，料卷转动时只有轴承内部滚动体摩擦，相比直接让塑料轴在塑料孔里干摩擦的简易料架，转动阻力降幅非常明显，即使料卷剩料不多、自身重量较轻时，送丝齿轮牵引耗材也能轻松带动料卷转动，不会出现料卷拖拽不动导致的送丝打滑。

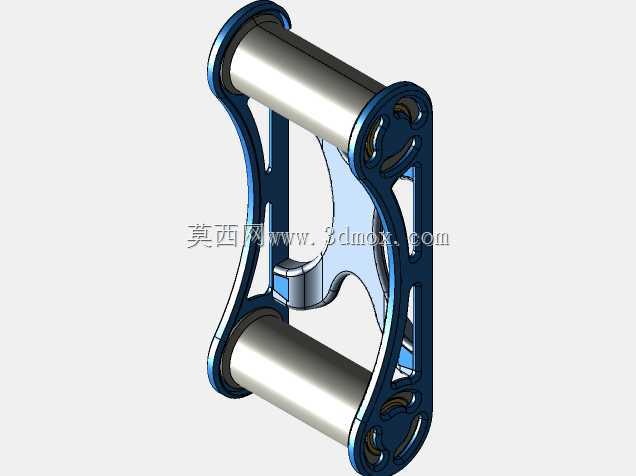

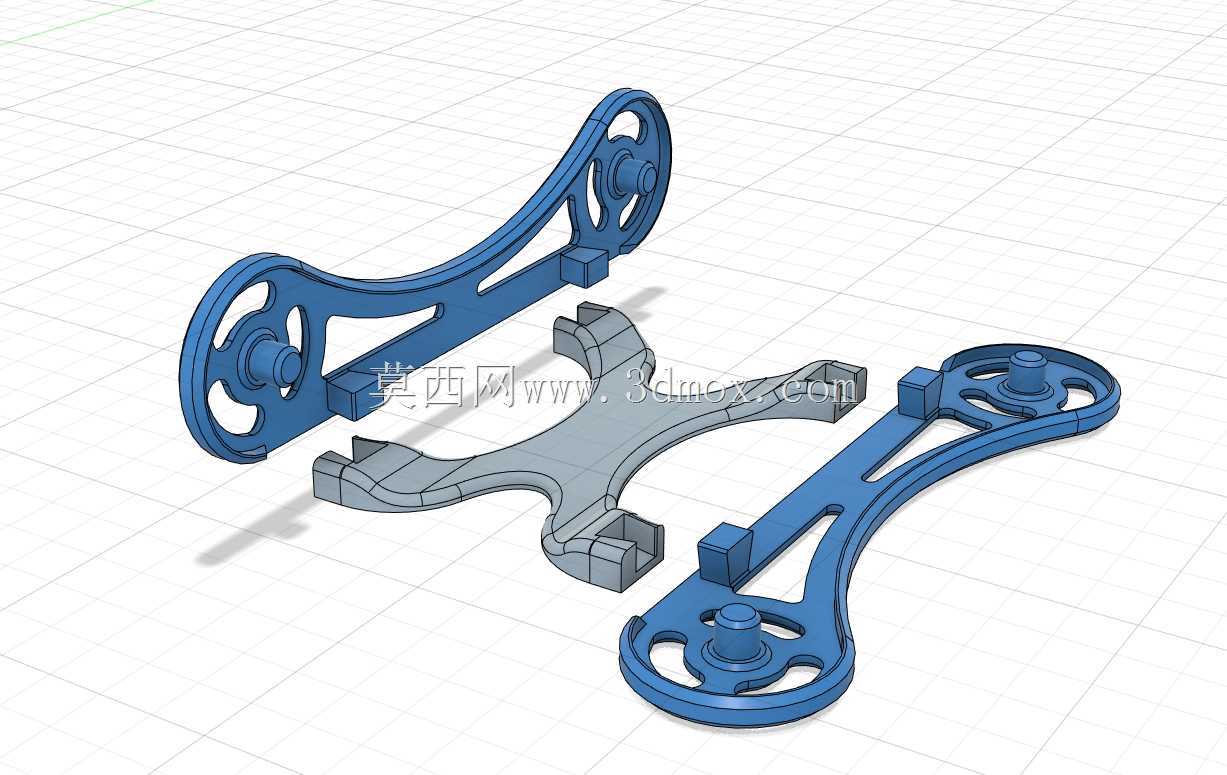

　　侧板的轮廓没有采用整块实心板材的设计，而是顺着卷轴之间的传力路径做了大面积镂空，长圆形减重槽沿着侧板受力的主梁方向分布，既大幅降低了支架整体的自重，打印生产时减少材料消耗，又不会破坏侧板的整体刚性——两侧板之间的受力主要是卷轴传递的料卷重力，力的传导路径从轴承安装位沿着侧板上下两条弧形主梁延伸到支架底部接触桌面的支撑边，镂空槽刚好避开了这些主受力截面，保留的材料截面完全能承载两卷满料耗材的重量，不会出现侧板外翻、轴承位变形的问题。侧板外侧对应轴承的位置做了带花瓣形镂空的圆形加强凸台，凸台轮廓包裹住轴承外圈周边区域，既提升了轴承嵌槽位置的局部壁厚，避免长期受力后槽位开裂，花瓣状的镂空也方便用户从外侧顶推轴承外圈，在需要更换轴承时不用硬撬侧板，就能把轴承从槽位里平稳推出，维护便利性考虑得很到位。

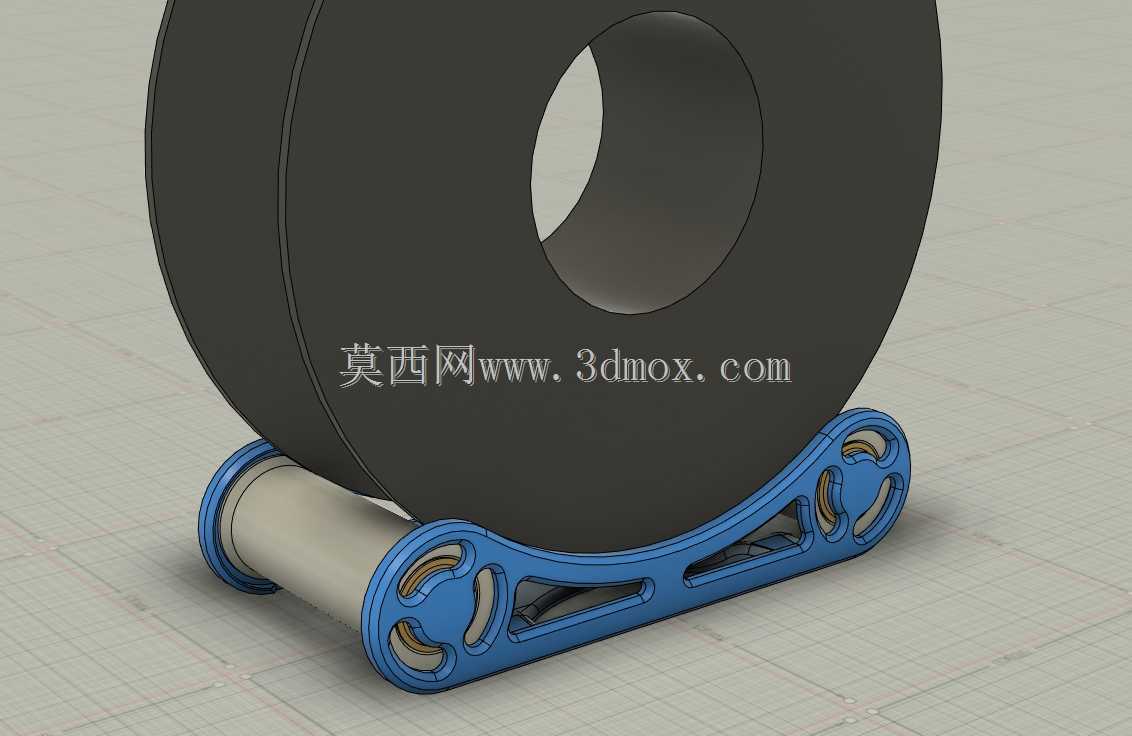

　　安装边界与适配尺寸方面，支架两根卷轴的中心距经过匹配设计，两卷标准直径200mm的1kg耗材并排安装时，料卷外圆之间留有足够间隙，转动过程中不会互相摩擦剐蹭；卷轴的有效支撑宽度达到64mm，市面上绝大多数带燕尾接头的标准耗材卷都能顺畅套入，不会出现料卷宽度过大卡滞、或是宽度过小轴向窜动过大的问题。支架底部的支撑边做了加宽处理，和桌面接触的支撑跨度足够，整体重心落在两支脚围成的支撑区域内部，即使料卷转动时出现小幅晃动，支架也不会倾翻；底部平面可以粘贴防滑硅胶垫，放在木质桌面、铝型材工作台面都不会打滑移位。

　　实际工位应用中，这款支架既可以直接放在打印机顶部的耗材平台上独立使用，也可以通过侧板预留的安装孔位固定在铝型材机架的侧面，把耗材架布置在打印机机身外侧，节省机箱内部空间，尤其适合封闭机箱的高温打印场景，耗材放在机箱外部不会长期处于机箱内的高温环境，避免PLA这类耗材受潮、软化变脆。双卷位的设计也方便多色打印作业时同时挂载两卷不同颜色耗材，切换耗材时不用反复拆装料架，卷轴的拆装结构简单，抬起卷轴就能取出空料卷、换上新卷，操作流程顺手。整个结构没有复杂的异形零件，所有受力件的壁厚都针对3D打印工艺做了优化，不需要支撑即可打印成型，批量制作的成本很低，同时标准608轴承的通用化设计也让整个支架的维护门槛极低，哪怕长期使用后轴承进灰出现转动卡涩，直接更换同型号轴承即可恢复性能，不需要整体更换支架，在个人创客工位、小型3D打印服务工坊、学校创客教学场景里都有很高的实用价值。
