二十五节圆柱电芯阵列固定托架结构

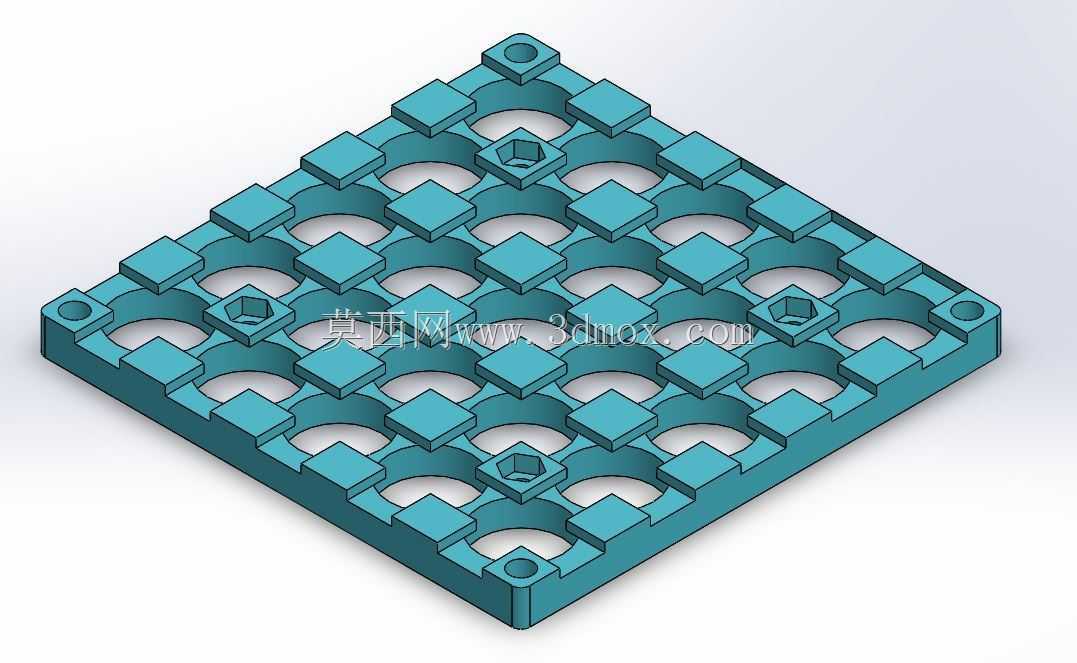

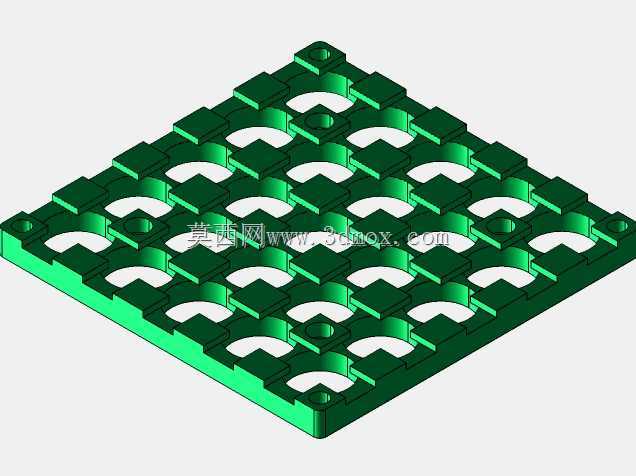

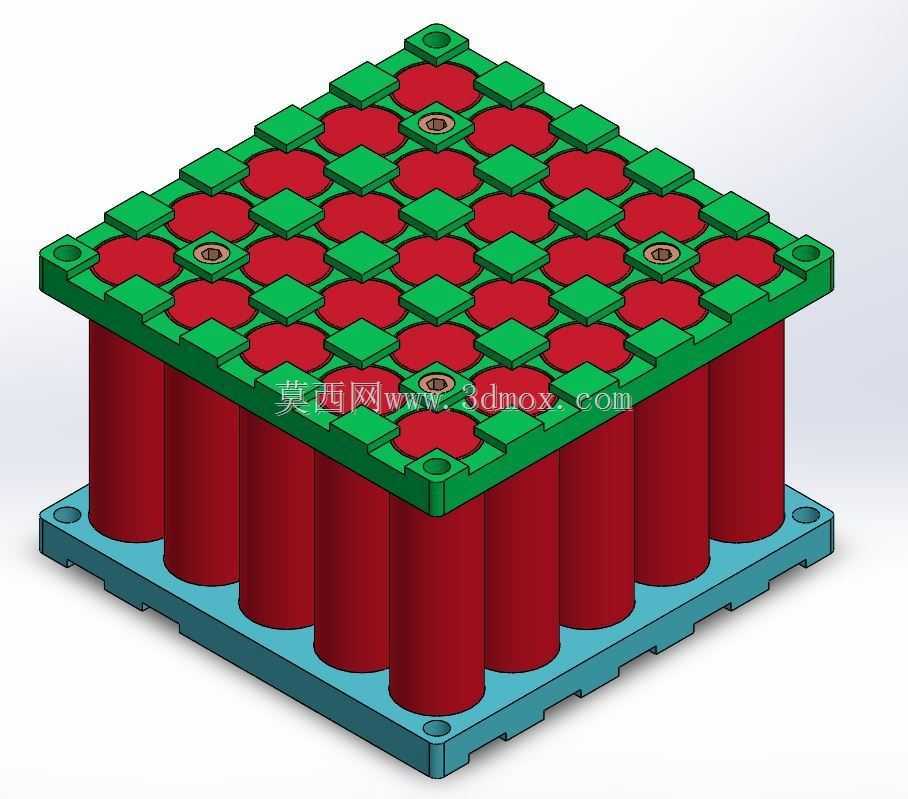

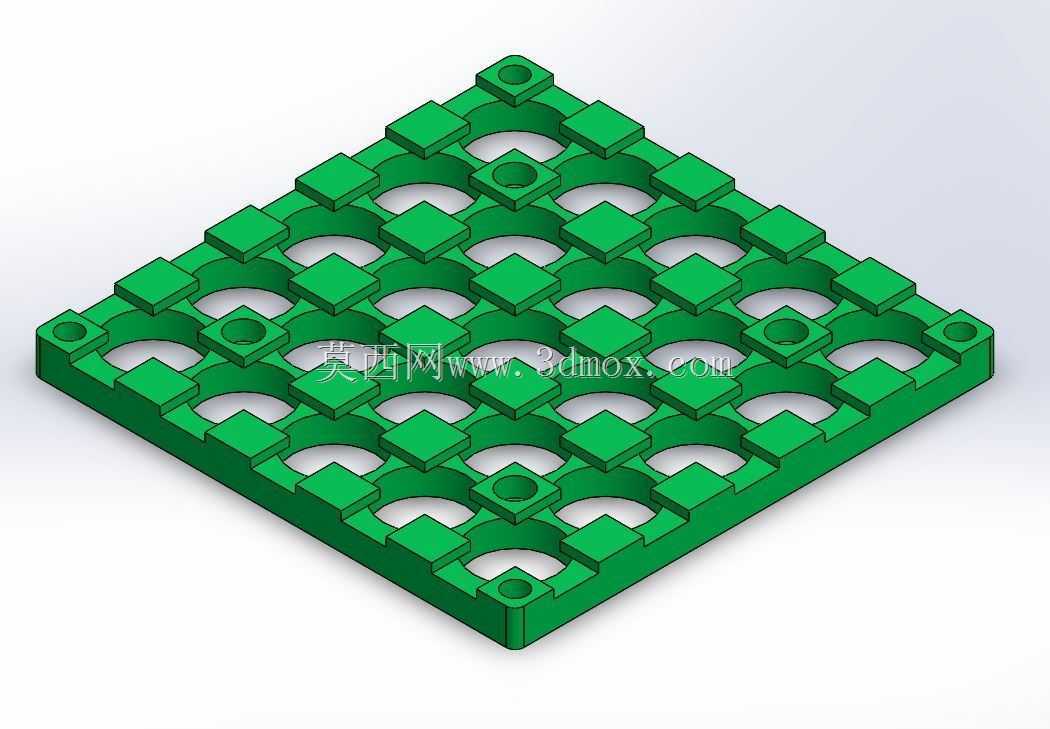

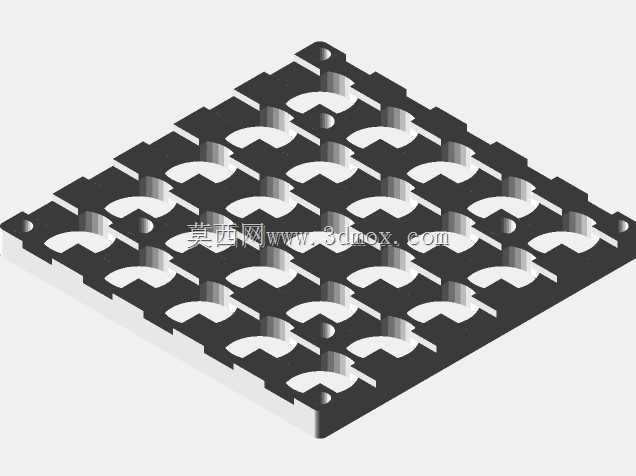

　　这套托架结构面向圆柱电芯成组场景，采用上下双层夹持的布局，将二十五支18650规格电芯按五行五列规整排布，解决零散电芯在模组装配中定位、限位与间距保持的问题。上层绿色托架开设对应数量的圆形限位孔，孔位周边做方格状加强筋，既对电芯上端形成径向约束，又在相邻电芯之间留出均匀散热间隙，避免电芯外壁直接贴合造成热量积聚。下层蓝色承托板对应电芯底部设置定位结构，托住电芯下端并承担整组电芯的竖向载荷，底板边缘延伸出带安装孔的凸耳，可直接将整个电芯模组固定到设备仓体内。

　　从实际装配逻辑看，圆柱电芯成组时最容易出现孔位错位、电芯倾斜、串并联焊接间距不一致的问题，该托架把每支电芯的中心距锁定为统一数值，镍片或汇流排焊接时无需逐支测量对位，能大幅降低模组装配的累计误差。上层板四角预留的沉孔可穿入紧固件，配合下层板完成两层架体的锁合，架体边角做圆角过渡，没有尖锐突出结构，在电池包狭小仓内装配时不会刮伤电芯外皮或线束绝缘层。

　　结构设计上，托架主体采用绝缘工程塑料成型思路，板材主体壁厚均匀，加强筋沿方格网格连续布置，在控制整体重量的同时提升板面抗翘曲能力；电芯插孔边缘做小角度导入倒角，电芯压入时可自动导正，不会出现卡滞或硬挤压损伤电芯壳体的情况。底板下方留出架空层，电芯底部不直接贴合设备安装面，空气可在模组底部流通，兼顾充放电过程中的散热需求。

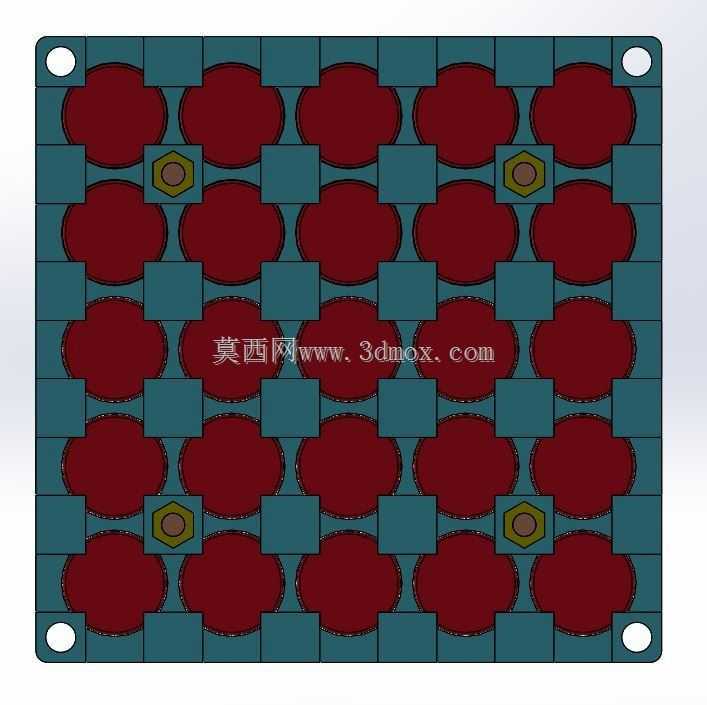

　　安装边界方面，整组托架外轮廓为规整方形，五行五列的阵列密度适配中小容量储能模组、便携电源、小型动力包的仓体尺寸，架体四周的固定孔位可配合M4规格螺栓与螺母完成锁附，紧固件沉入沉孔后不突出板面，不会干涉上方汇流排、采样线束或保护板的布置。电芯插入后上下两端均被约束，在设备受到振动、颠簸工况时，电芯不会出现轴向窜动或径向偏移，维持极柱位置的相对稳定，保障后续焊接连接的可靠性。

　　在三维建模过程中，阵列孔位采用参数化驱动，行列间距、插孔内径、加强筋厚度、安装孔孔径均可随电芯规格或模组容量调整，若需扩展电芯数量，只需修改阵列参数即可衍生出不同排布规格的托架方案。架体各部位拔模角度按照注塑成型工艺预留，避免成型后出现脱模卡滞，壁厚过渡处无突变厚胶区域，可减少注塑缩痕、变形的概率。整套结构没有复杂异形曲面，加工成型难度低，既适合小批量3D打印验证装配间隙，也可直接开模量产，应用在后备电源、电动工具电池包、小型储能单元等需要圆柱电芯规整成组的设备中。
